特性

• 保护具有双路输入电源的便携设备
  • 较宽工作输入电压保护：3V至28V
  • 5A连续输出电流能力
  • 集成73mΩ (典型值) nMOSFET开关
• 允许OVLO方案中的灵活和高精度设计
  • 较宽可调节OVLO门限范围：4V至14V
  • OTG使能允许输出电源INA/INB
  • 预设高精度内部OVLO门限：
    • 13.75V ±2% (MAX14727)
    • 10V ±2% (MAX14728)
    • 5.92V ±2% (MAX14731)
• 优异的安全性提高系统可靠性
  • +100V浪涌抗扰性
  • 软启动电路大大降低了输入浪涌电流
  • 内部15ms启动去抖
  • 热关断保护
• 采用小尺寸封装，最大程度减小电路板空间
  • 30焊球、2.6mm x 2.2mm WLP封装

产品详情和应用

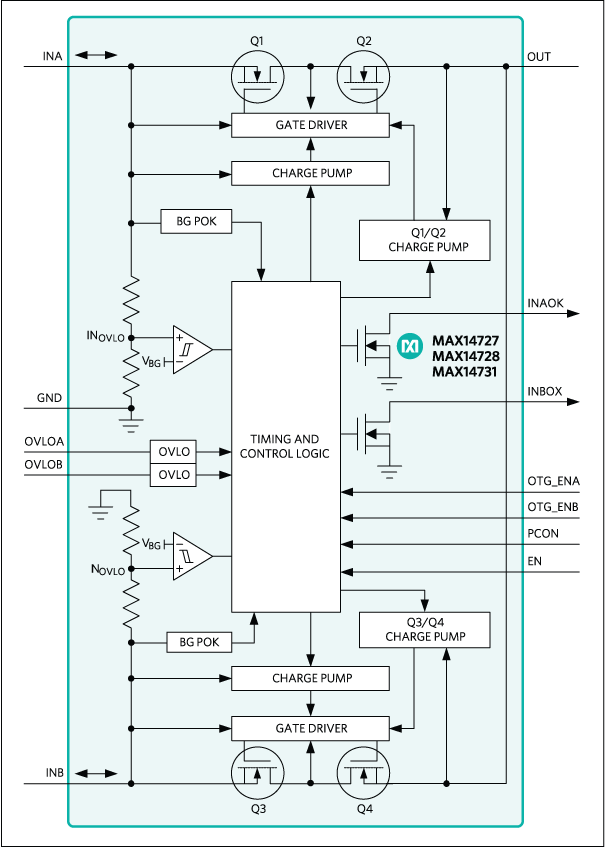

MAX14727/MAX14728/MAX14731为高价值消费电子电路提供保护，防止高达+28V_DC的两路正向电压故障。内部箝位电路也为器件提供高达100V的浪涌保护。器件自动选择输入源，通道A为主电源。

这些器件具有反向偏压阻塞能力。与其它过压保护器不同，器件被禁止时，施加到OUT的电压不反馈到INA或INB。这些器件也具有两个OTG使能引脚(OTG_ENA、OTG_ENB)，在OUT高于输出启动电压时，允许OUT电压为对应输入供电。

这些过压保护器件具有高电压、低导通电阻(73mΩ，典型值)内部FET，有效降低器件上的压降。当输入电压高于过压门限时，内部FET关断，防止损坏被保护电路。器件也具有热关断保护，防止过载条件。

过压保护门限可以通过可选外部电阻设置在4V至14V之间。过压锁定输入设置为低于外部OVLO选择电压时，器件自动选择合适的内部触发门限。内部OVLO预设为13.75V (典型值) (MAX14727)、10V (典型值) (MAX14728)或5.92V (典型值) (MAX14731)。

器件工作在-40°C至+85°C扩展级温度范围，采用30焊球晶圆级封装(WLP)。

应用

• 电子书
• 智能电话
• 平板电脑
