ADI亚德诺_LT4254_产品介绍

ADI亚德诺 LT4254 产品介绍

2026-03-09 0次

特性

允许电路板在带电背板上安全地插拨
可在 10.8V 至 36V 的范围内控制供电电压
折返电流限制
开路和过流故障检测
驱动一个外部 N 沟道 MOSFET
过流故障之后进行自动重试或锁断操作

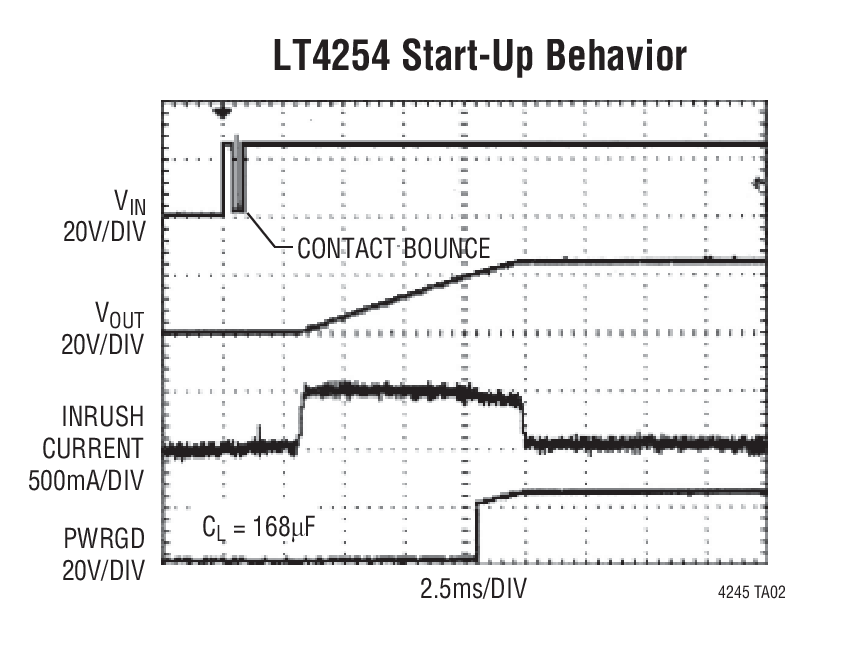

可编程供电电压上电速率
欠压和过压保护
MOSFET 开路检测

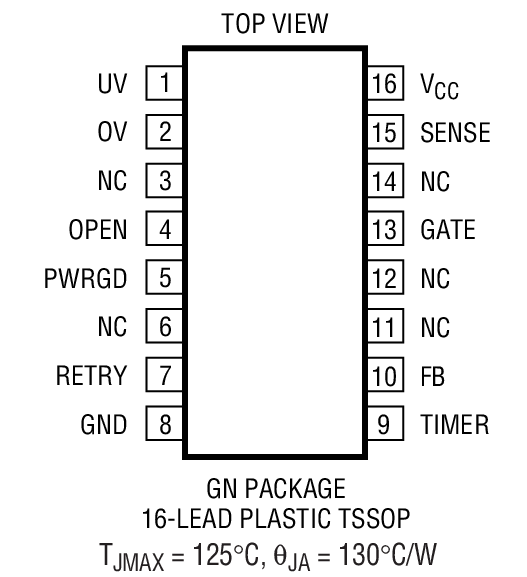

16 引脚 SSOP 封装

产品详情和应用

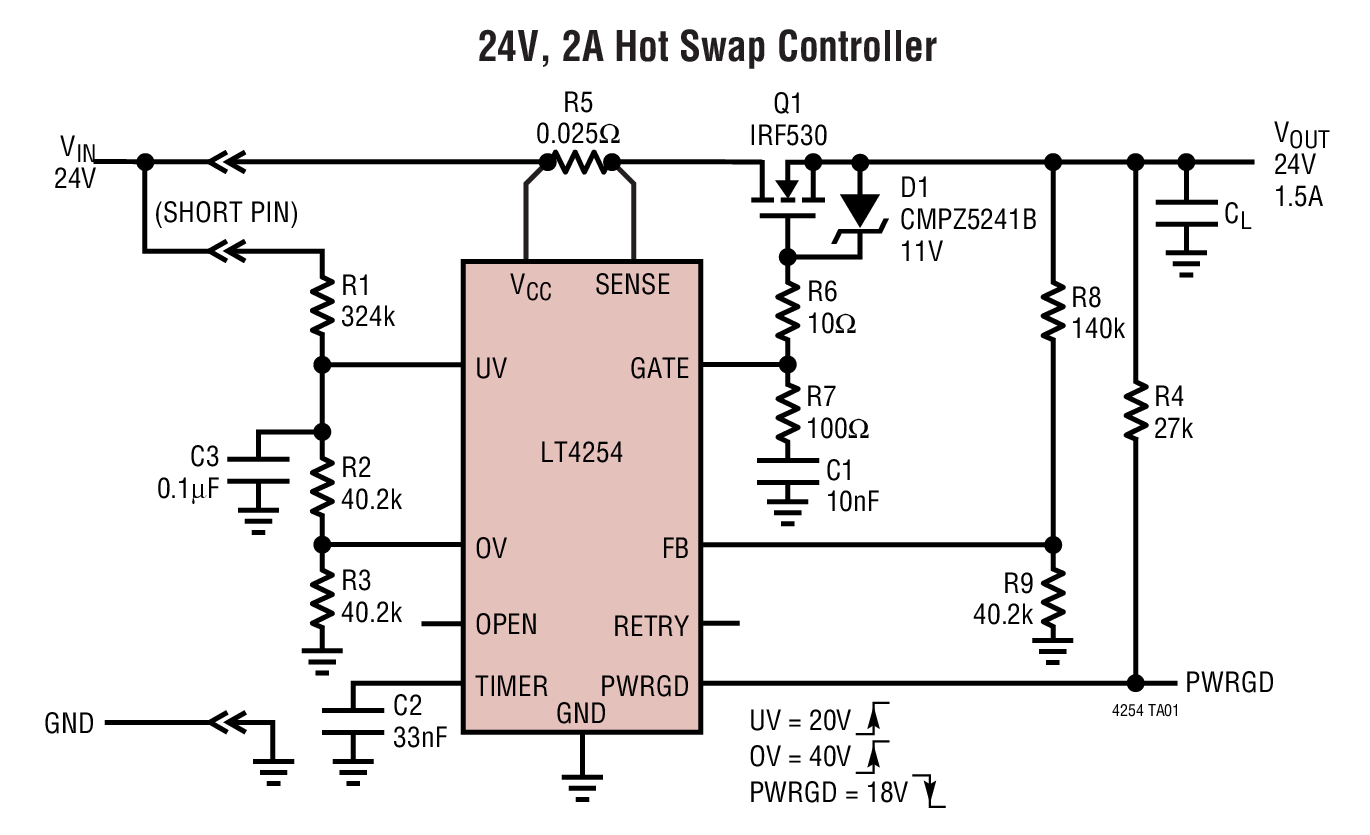

LT^®4254 高压热插拨 (Hot Swap^™) 控制器允许电路板在带电背板上安全地插拨。对于 10.8V 至 36V 范围内的供电电压，一个内部驱动器对高压侧 N 沟道MOSFET的栅极进行控制。该器件具有一个用于指示异常低负载电流状态的开路检测 (OPEN) 输出。

LT4254 具有一个可调模拟折返电流限制。如果电源处于电流限值状态的时间超过了一个可调时间量，则 N 沟道 MOSFET 关断，PWRGD 输出走低，且 LT4254 要么在一个超时延迟之后自动重试，要么锁断至 UV 引脚循环至低电平为止。RETRY 引脚将设定该器件是在一个过流故障之后自动重试，还是锁断至 UV 引脚循环至低电平为止。

PWRGD 输出可指示输出电压何时升至一个可设置电平之上。一个从 V_CC 引出的外部电阻串提供了可编程欠压和过压保护。

Applications

板卡带电插拨
电子电路断路器 / 电源总线
工业用高压侧开关 / 电路断路器
24V 工业 / 报警系统
12V 和 24V 分布式电源系统
