特性

• 工作在0至16V的热插拔控制器
• 10位ADC用于监测负载电压和电流
• 环形缓存器可存储5ms的电流和电压测量值
• 内部电荷泵产生n沟道MOSFET栅极驱动
• 内部500mA栅极下拉电流实现快速关断
• VariableSpeed/Bilevel™断路器保护
• 精密电压使能输入
• 报警输出指示故障和告警状态
• 极性可编程的漏极开路电源就绪输出
• 漏极开路故障指示输出
• 4个漏极开路通用输出，可吸收25mA电流直接驱动LED
• 可编程LED闪烁功能
• 锁存故障管理
• 400kHz I²C接口
• 小尺寸5mm x 5mm、32引脚TQFN-EP封装

产品详情和应用

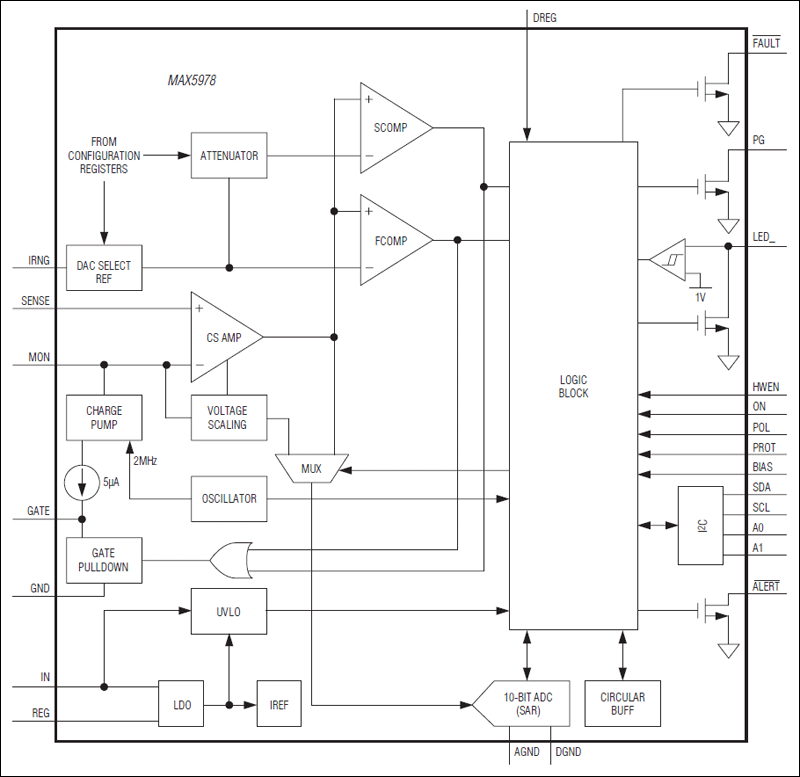

MAX5978热插拔控制器为0至16V供电系统提供完备保护，器件包括4路可编程LED输出。

IC提供两级可编程过流保护断路器：快速比较门限可迅速关闭电路，低速比较门限可实现延时关断。通过三电平逻辑输入(IRNG)或通过I²C接口设置断路器的最大过流门限范围。

IC采用先进的热插拔控制架构，利用内部10位ADC监测电压和电流，ADC连续切换，以10ksps速率对输出电压和电流进行转换。每10位采样值存储在内部环形缓存器内，可随时或在发生故障时通过I²C接口读回每个信号之前的50个采样值。

器件包括5个用户可编程数字比较器，以实现过流报警和两级过压/欠压检测。当测量值超出设定门限时，将触发外部/ALERT输出信号。除/ALERT信号外，可对IC进行编程，解除电源就绪信号的触发状态和/或关闭外部MOSFET。

IC具有4个I/O口，可独立配置为通用输入/输出(GPIO)或可编程闪烁的漏极开路LED驱动器，4个I/O口可混合配置为LED驱动和GPIO功能。

器件采用32引脚薄型QFN-EP封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 刀片式服务器
• 直流能量计
• 磁盘驱动/DASD/存储系统
• 网络交换机/路由器
• 用于ASIC、FPGA和微控制器的软开关
