特性

产品详情和应用

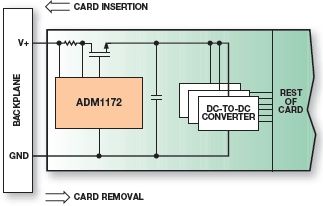

ADM1172是一款热插拔控制器，允许将印刷电路板安全地插入带电背板或从带电背板移除。热插拔功能通过一个外部N沟道功率MOSFET实现，电流控制环路通过检测电阻监控负载电流。内部电荷泵用于增强N沟道FET的栅极。当检测到过流状况时，FET的栅极电压会降低，以限制流经检测电阻的电流。在过流情况下，TIMER引脚电容决定FET保持限流工作模式直到关断的时间长短。ON (ON-CLR)引脚是该器件的使能输入，可用于监控输入电源电压。ADM1172采用2.7 V至16.5 V电源电压供电。

ADM1172还配有电源故障比较器。将PFI引脚上的电压与内部0.6 V基准电压源进行比较，此比较器的输出在PFO引脚上显示。此器件提供两种选项：ADM1172-1，在过流故障时自动重试；ADM1172-2，在过流故障时锁定。切换ON (ON-CLR)引脚会复位锁定故障。ADM1172采用8引脚TSOT封装。

应用
