特性

• 小方案尺寸
  • 多达4个600mA保护开关
  • 3V至15V输入电源电压
  • 3V至5.5V器件工作电源
  • 26V电池短路隔离
  • 可调节限流值(100mA至600mA)
  • 用于更高电流的并联多通道
  • 可选I²C地址

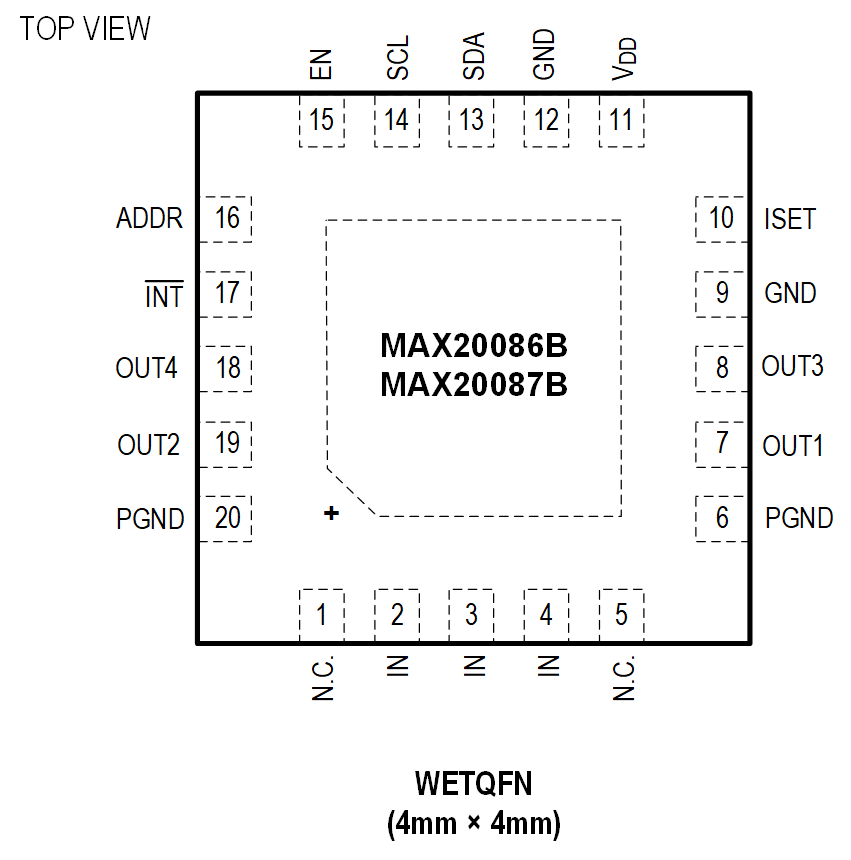

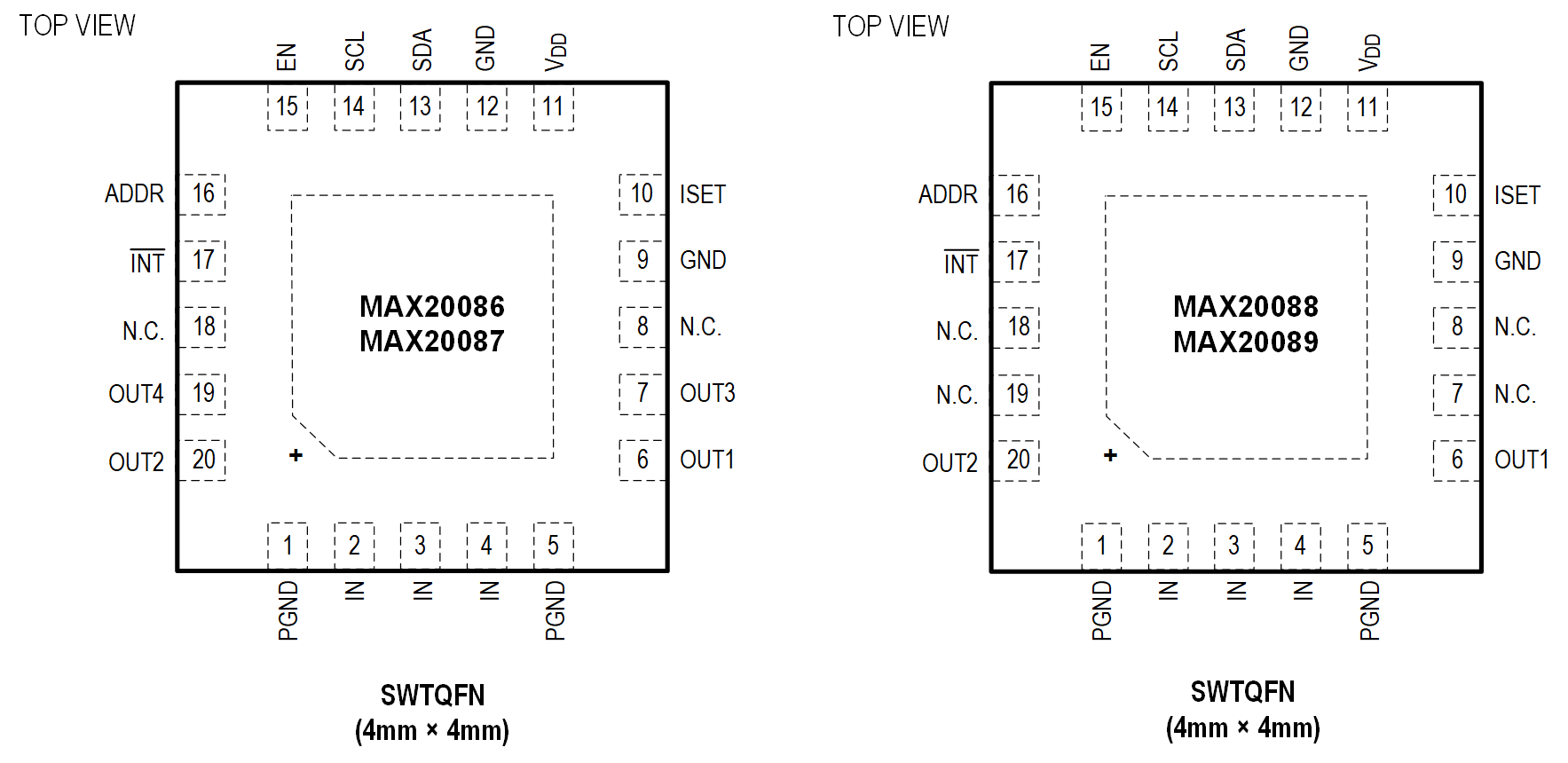

  • 小尺寸(4mm × 4mm)、20引脚SWTQFN和WETQFN封装
• 高精度
  • ±8%限流精度
  • 0.5ms软启动时间
  • 0.25ms软关断时间
  • 0.3µA关断电流
  • 110mV压差@ 300mA
• 专为安全应用设计
  • 兼容ASIL B/D
  • V_BAT/GND短路诊断
  • 输出过压/欠压诊断
  • 输入过压/欠压诊断
  • 通过I²C读取各路8位电流、输出电压和供电读数
  • 发生故障时自动重试
• AEC-Q100认证，-40°C至+125°C工作温度范围

产品详情和应用

MAX20086–MAX20089双/四通道摄像机电源保护器IC为每路输出提供高达600mA负载电流。每路输出具有独立的电池短路、对地短路和过流保护。IC工作在3V至5.5V电源电压，带有3V至15V摄像机电源。输入至输出压差仅为110mV(典型值) @ 300mA。

IC提供使能控制和I²C接口，以读取器件的诊断状态。板载ADC读取每个开关的电流。ASIL B和ASIL D兼容版本可通过ADC读取附加的7项诊断测量信息，确保覆盖高故障率事件。

MAX20086–MAX20089包括热关断，每路输出独立限流。所有器件均工作在-40°C至+125°C温度范围。

应用

• 同轴电缆供电，适用于雷达和摄像机模块
• 全景可视ECU
