特性

• 允许在带电背板上安全地进行电路板的插拔操作
• 电源电压控制范围：2.5V 至 16.5V
• 具浪涌电流限制功能的可编程软起动，无需外部栅极电容器
• 由于无需外部栅极电容器，因而实现了较快的关断时间
• 双级过流故障保护

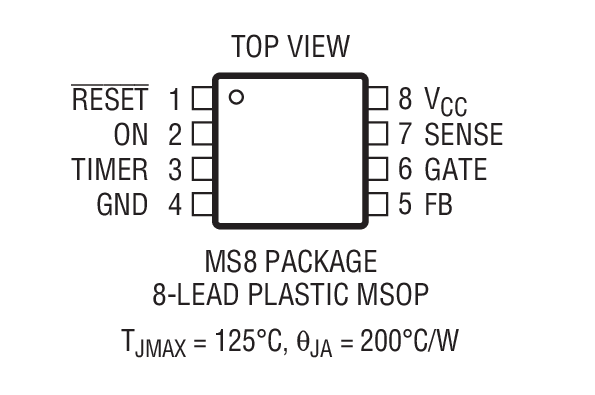

• 用于过流保护的可编程响应时间 (MS 封装)
• 可编程过压保护 (MS 封装)
• 自动重试或闭锁模式操作 (MS 封装)
• 用于外部 N 沟道 FET 的高端驱动器
• 用户可编程电源电压上电速率
• FB 引脚负责监视 V_OUT 并发出 RESET 信号
• 干扰滤波器可针对杂散 RESET 信号提供保护



产品详情和应用

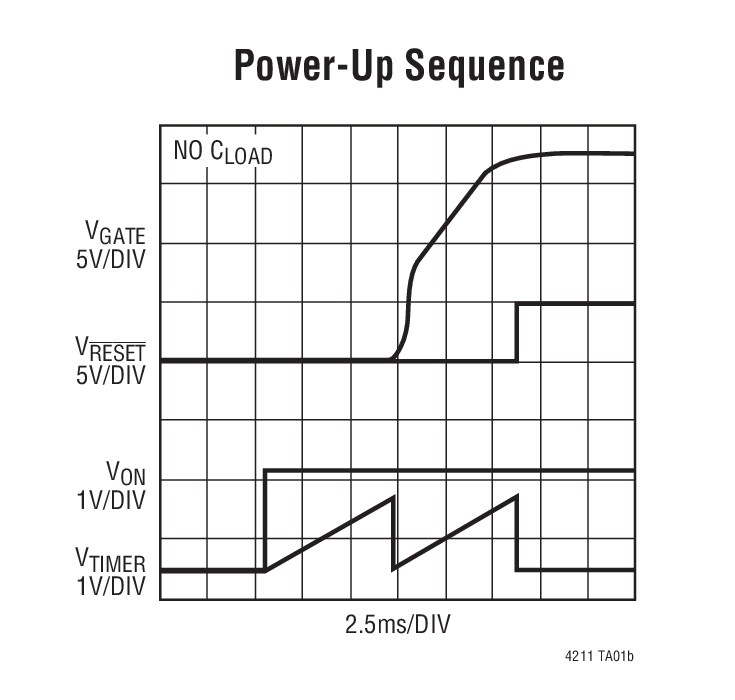

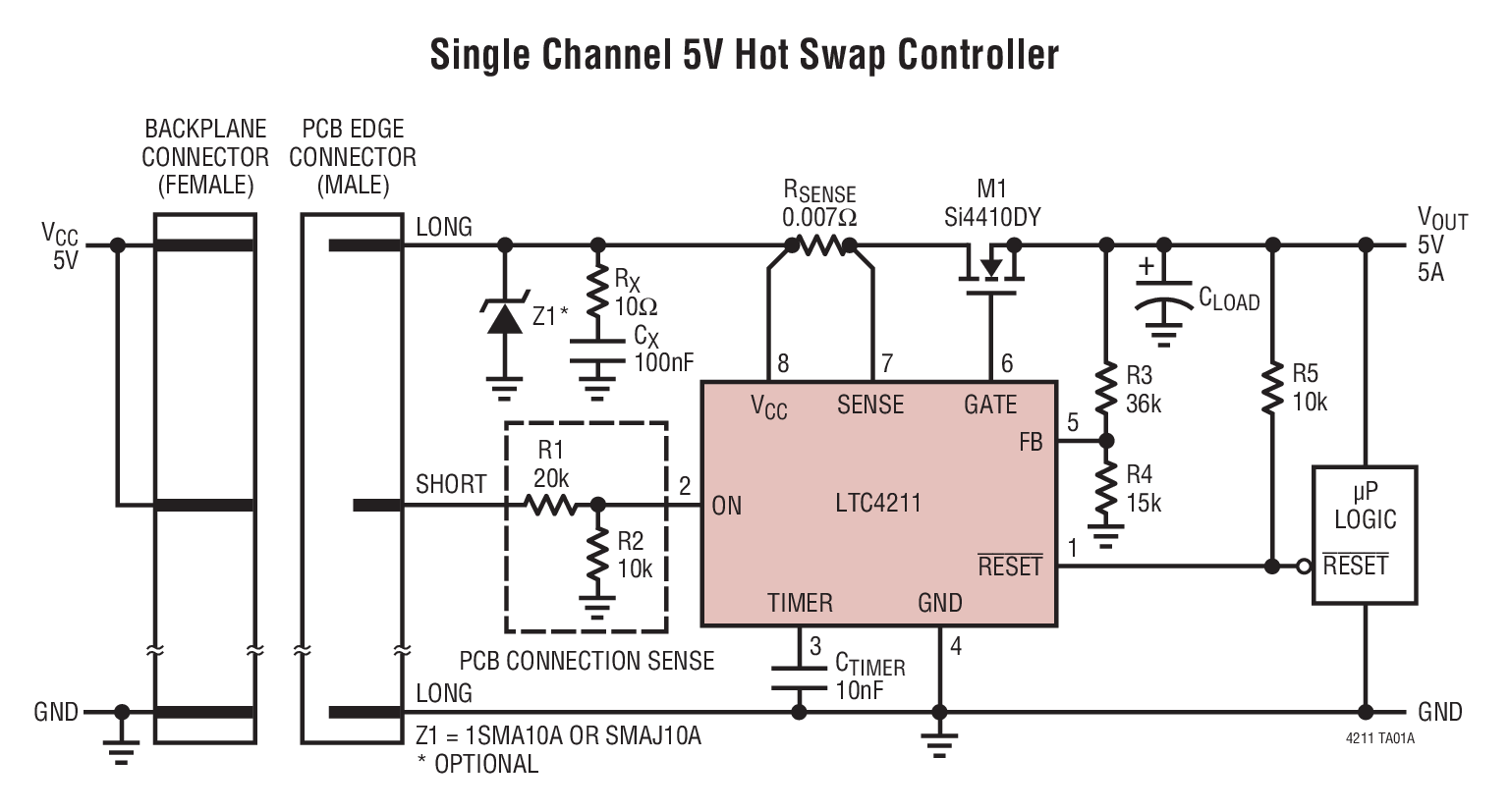

LTC^®4211 是一款热插拔控制器，允许在带电背板上安全地进行电路板的插拔操作。一个内部高端开关驱动器用于控制一个外部 N 沟道 MOSFET 的栅极，以获得 2.5V 至 16.5V 的电压电源范围。LTC4211 在启动期间 (其具有一个可编程持续时间) 提供了软起动和浪涌电流限制功能。

两个片内电流限制比较器负责提供双级过流电路断路器保护作用。慢速比较器在 V_CC – 50mV 跳变，并在 20μs (或由一个外部滤波电容器设置的时间，仅限 MS 封装) 内启动。快速比较器则在 V_CC – 150mV 跳变，且通常可在 300ns 的时间内做出响应。

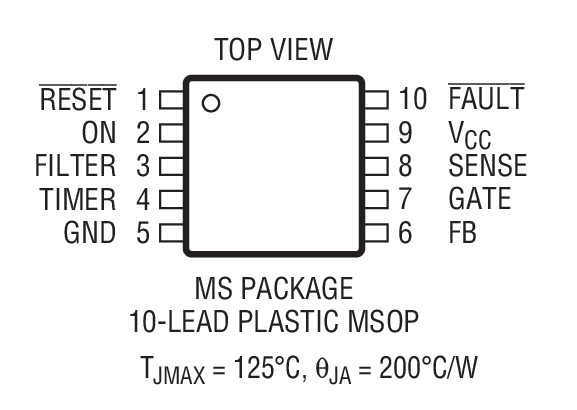

FB 引脚用于监视输出电源电压，并向 RESET 输出引脚发出指示信号。ON 引脚信号负责接通和关断芯片，而且还可用于提供复位功能。MS 封装的器件具有 FAULT 和 FILTER 引脚，以采用一个外部齐纳二极管箝位提供额外的功能，例如：故障指示、自动重试或锁断模式、可编程电流限制响应时间和可编程过压保护。

• 电子电路断路器
• 带电电路板的插拔 (在背板或可拆卸式板卡上)
• 工业高端开关 / 电路断路器
