ADI亚德诺 LT4201 产品介绍

2026-03-09 0次

特性

可将电路板安全地插入带电背板
内部 MOSFET 具有 2.9 mΩ R_DSON
经过生产测试的 MOSFET 安全工作区
宽工作电压范围：23 V 至 65 V
无需输入端 TVS
提供电压、电流、功率、能量和温度的遥测
12 位 ADC 精度：1% 电压，1.5% 电流
1% 精度模拟电流检测输出

用于配置和故障记录的 EEPROM
数字化可调、精度为 5% 的电子电路断路器
引脚可选的启动电流限制
数字可调正常电流限制
引脚或数字化可调定时器
SMBus 3.0 接口和 PMBus 1.3 兼容命令结构
最多三个故障和警告报警输出
6 mm × 9 mm LFCSP 封装

产品详情和应用

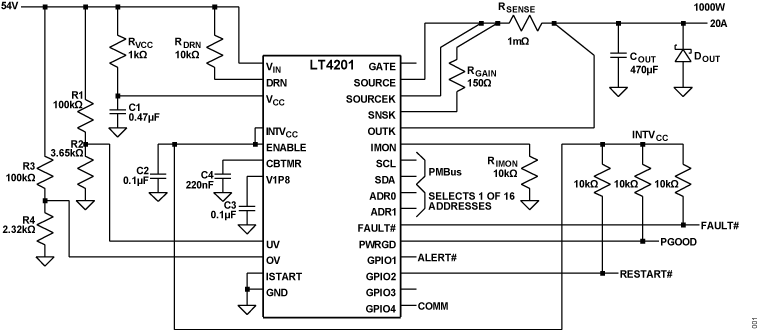

LT4201 提供了一种紧凑的热插拔解决方案，它带有一个内部功率金属氧化物半导体场效应晶体管 (MOSFET)，使电路板能够安全地插入供电背板和从供电背板上移除。内部 MOSFET 的安全工作区经过生产测试，并保证能应对热插拔期间的应力。

在启动期间，LT4201 调节 MOSFET 栅极以输出恒定电流来对电路板电容器充电。在正常运行期间，电子断路器、电流限制器和快速比较器提供三级过流保护。LT4201 的裸露焊盘可有效地将 MOSFET 热量传输至印刷电路板 (PCB)，再加上低 MOSFET 导通电阻，可实现无需直接气流的大电流应用。

可以通过广泛的寄存器集对设备行为进行微调，提供多个参数的数字调整。电路板电压、电流、功率、能量和温度由两个模数转换器 (ADC) 测量并通过 1 MHz 的 PMBus™ 接口读取。内部电可擦除可编程只读存储器 (EEPROM) 存储设备配置并提供故障情况的黑匣子记录。

应用

数据中心服务器
数据存储系统
智能电子保险丝
网络路由器和交换机
服务器风扇保护
5G MIMO 天线保护
