ADI亚德诺_MAX14572_产品介绍

ADI亚德诺 MAX14572 产品介绍

2026-03-09 0次

特性

4.5V至36V宽输入电压范围
可调节OVLO和UVLO门限
- ±3%精度的预设门限
- 自动选择内部和外部调节
可编程正向限流
- 最高4.2A的可调节限流
- ±15%门限精度
100mΩ (典型值)导通电阻FET
双使能输入
- 高压输入，/HVEN
- 微处理器输入，EN
反向电流控制输入，RIEN
热关断保护

产品详情和应用

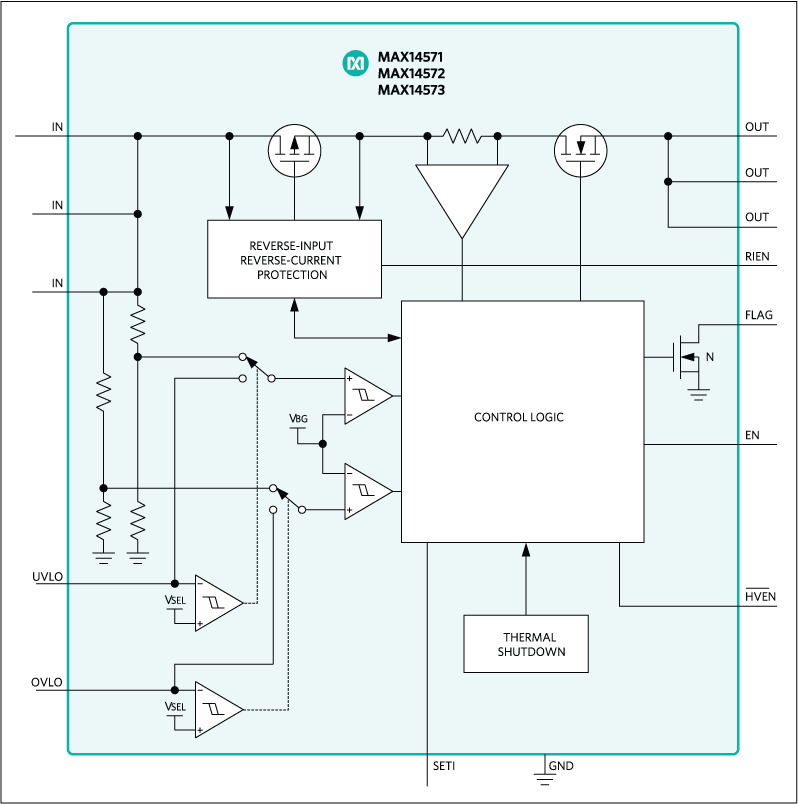

MAX14571/MAX14572/MAX14573可调节过压和过流保护器件理想用于系统保护，可承受高达±40V的正、负输入电压，内置R_ON为100mΩ (典型值)的开关FET。

器件的过压保护(OVP)范围为6V至36V，欠压保护(UVP)保护范围为4.5V至24V。过压锁存(OVLO)和欠压锁存(UVLO)门限可以由外部电阻设置。工厂预设内部OVLO门限为33V (典型值)，预设内部UVLO门限为19.2V (典型值)。

IC还具有高达4.2A的可编程限流保护功能。电流达到门限时，MAX14571经过20.7ms (典型值)屏蔽时间后关断，并在重试周期内保持关断状态；MAX14572在屏蔽时间后锁存关断状态，MAX14573则连续保持限流。此外，器件具有反向电流保护和热关断保护。

IC采用小尺寸、14引脚TSSOP (5mm x 6.5mm)封装，工作在-40°C至+85°C温度范围。

应用

电池供电应用
消费类电子
工业设备
航海设备
