ADI亚德诺 LTC2956 产品介绍

2026-03-09 0次

特性

1.5V 至 36V 电源输入范围
可调唤醒周期：250ms 至 39 天
可调最大唤醒时间
0.8μA 静态电流
0.3μA 停机电流
具防反跳能力的按钮输入
低泄漏 EN 输出可提供 DC/DC 转换器控制 (LTC2956-1)
高电压 EN 输出负责驱动外部 P 沟道 MOSFET (LTC2956-2)
在 PB 输入端上提供了 ±25kV ESD HBM

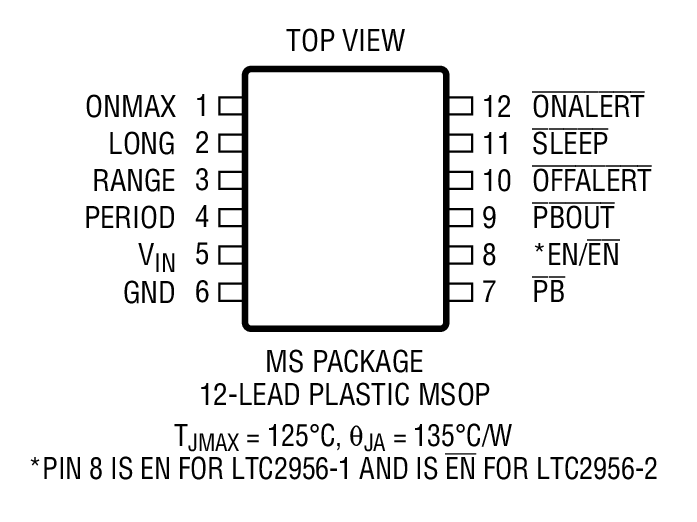

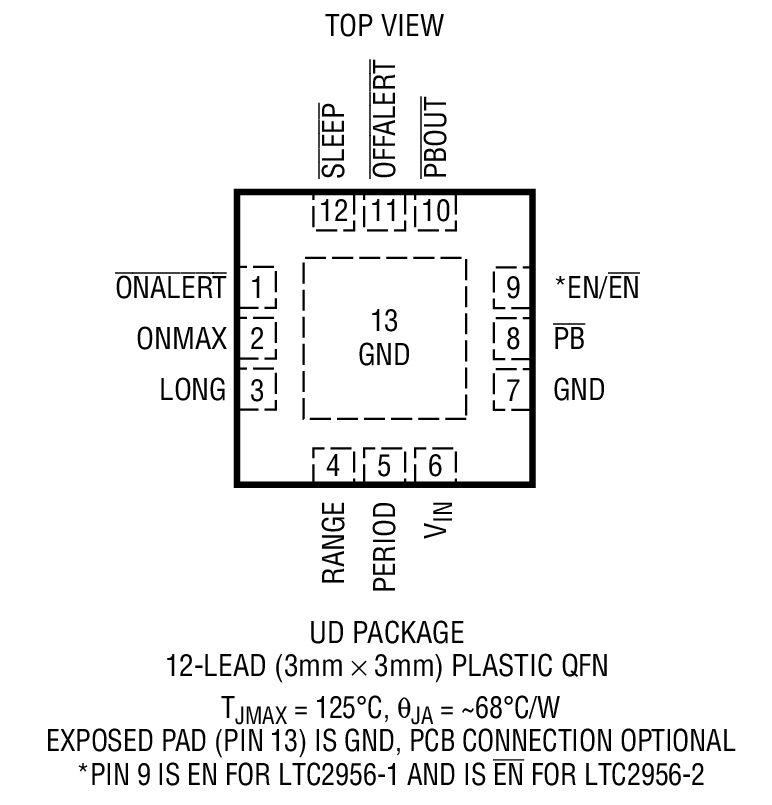

12 引脚 3mm x 3mm QFN 封装和 MSOP 封装

产品详情和应用

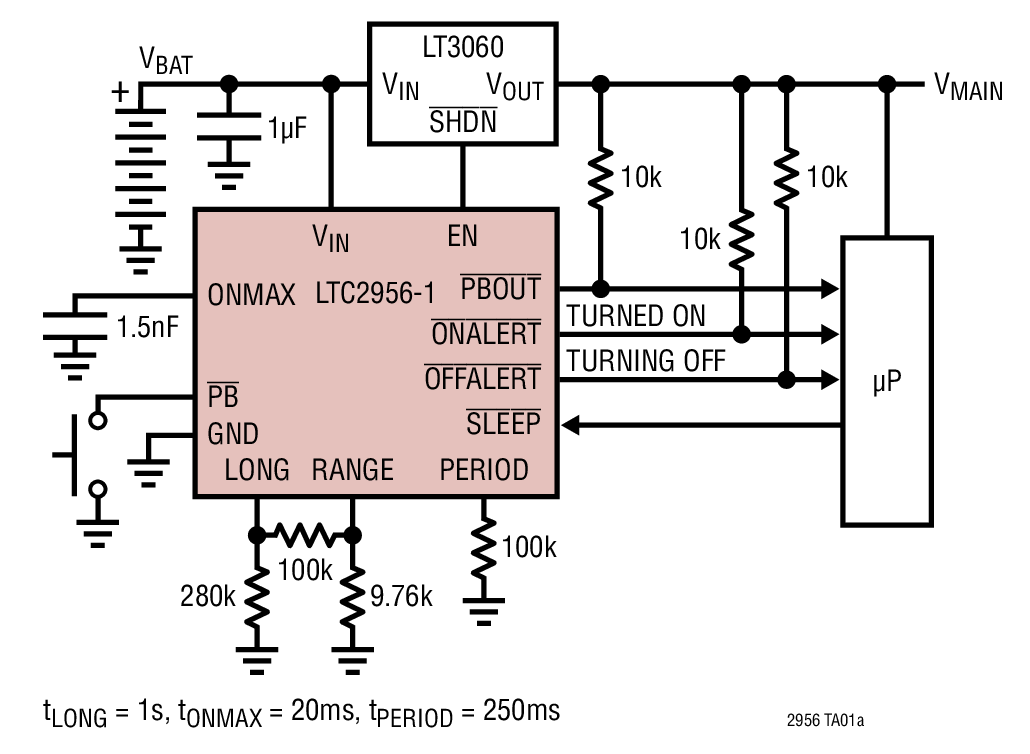

LTC^®2956 是一款具按钮控制功能的微功率、宽输入电压范围、可配置唤醒定时器。其周期地唤醒和接通一个连接系统以执行诸如监视温度或捕获图像等任务。在完成任务之后，LTC2956 关闭系统以节省电能。

唤醒定时器周期可采用配置电阻器在 250ms 至 39 天之间进行调节。系统唤醒时间可利用 SLEEP 引脚上的输入脉冲来控制，或由 ONMAX 引脚上的电容器来调节。LTC2956 能在 1.5V 至 36V 的宽电源输入范围内运作。800nA 的低静态电流适合于电池供电型应用。

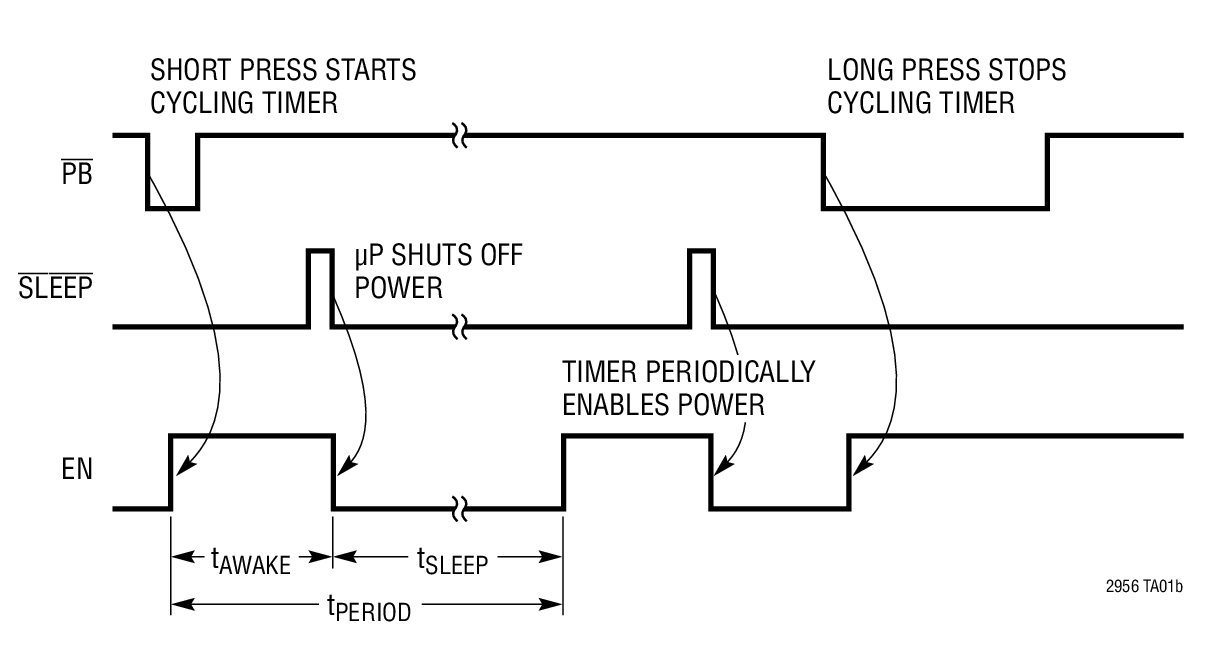

按钮输入允许用户进行唤醒定时器的停机、接通或复位操作。当定时器处于停机模式时，静态电流减小至 300nA。另外，LTC2956 还提供了三个状态输出以指示模式切换和按钮事件。该器件可提供两种版本，以适合需要正使能极性或负使能极性的应用。

Applications

心跳计时器
周期性的唤醒控制
便携式和电池供电型设备
时间间隔计
数据采集
