ADI亚德诺 LT4256-3 产品介绍

2026-03-09 0次

特性

允许在带电背板上安全地进行电路板的插拔操作
电源电压控制范围：10.8V至80V
折返电流限制
开路和过流故障检测
驱动一个外部N沟道MOSFET

在过流故障之后可执行自动重试或闭锁操作
可编程电源电压上电速率
MOSFET开路检测
1%过压和欠压检测准确度
采用16引脚SSOP封装

产品详情和应用

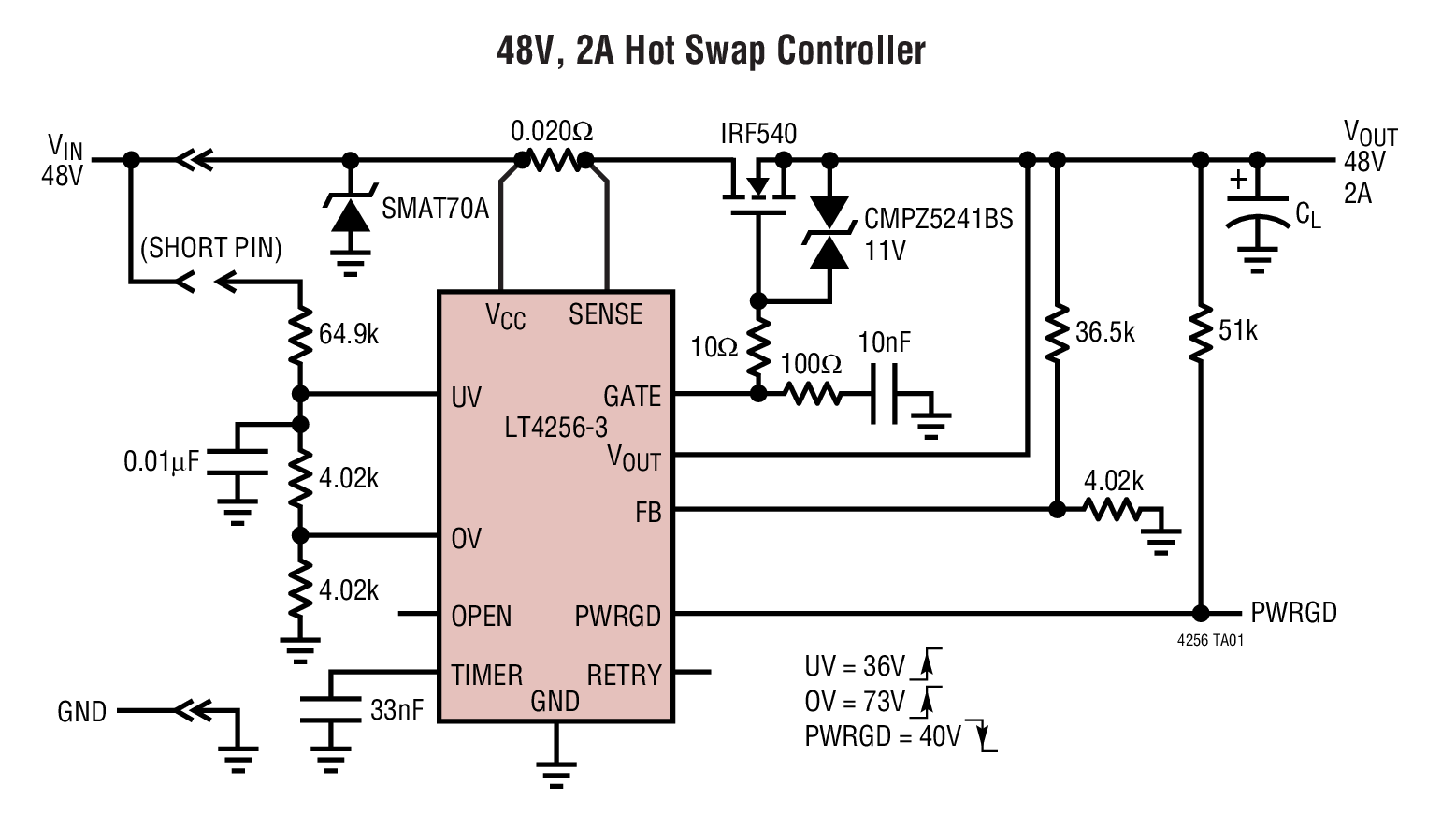

LT4256-3是一款高压热插拔(Hot Swap Swap^™)控制器，可实现电路板在背板带电带电状态下安全插入和拔出。其内部驱动器用于控制高边N沟道MOSFET的栅极，适用于10.8V至80V范围的供电电压。该器件具备开路检测(OPEN)输出功能，可指示负载电流异常偏低的情况。

LT4256-3还具备可调模拟折返电流限制功能。如果电源处于电流限制状态的时间超过可编程时长，N沟道MOSFET将关断，PWRGD输出变为低电平；此时，LT4256-3会根据重试(RETRY)引脚的状态，在超时延迟后自动重启，或者保持关断状态，直至欠压(UV)引脚循环至低电平。

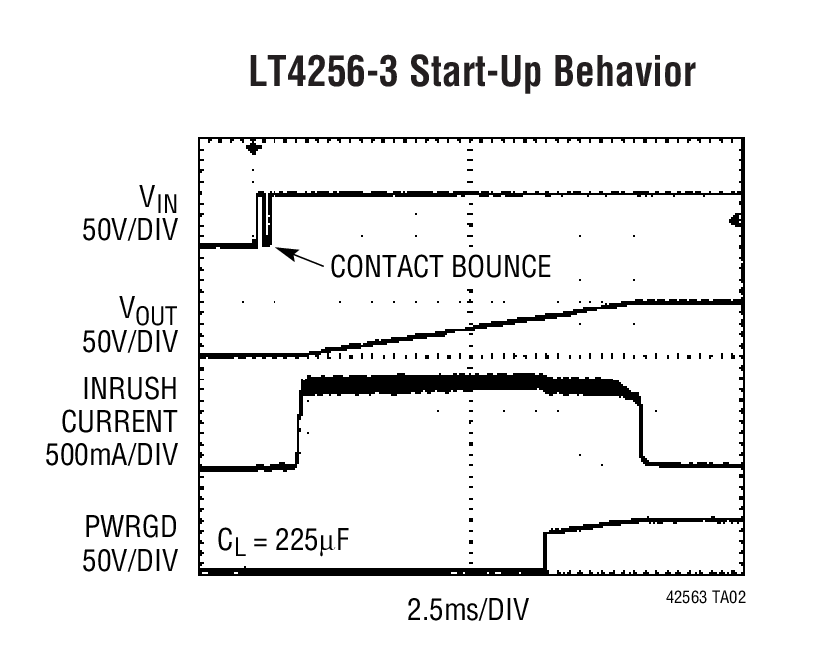

PWRGD输出可指示输出电压何时升至编程设定值以上。通过电源电压(V_CC)端的外部电阻网络，可对欠压和过压保护进行编程设置。

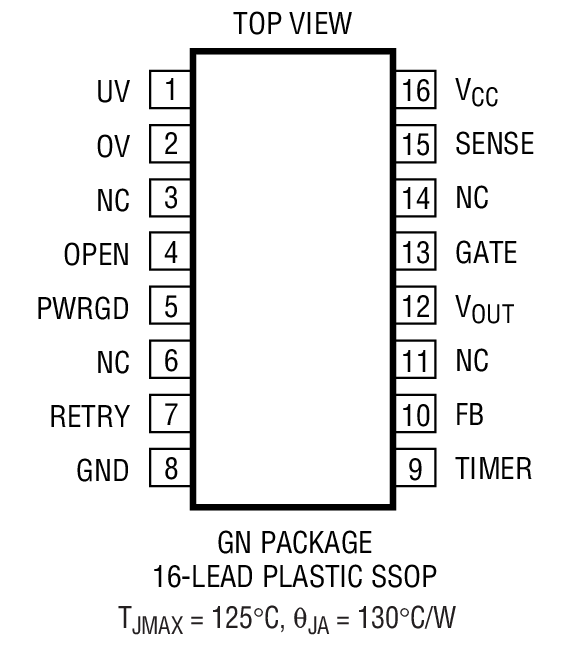

LT4256-3采用16引脚SSOP封装。

重试/闩锁

特性

封装

LT4256-1

闩锁

欠压

SO-8

LT4256-2

重试

欠压

SO-8

LT4256-3

闩锁或重试
