特性

• 10位ADC用于监测温度、电压、输出MOSFET正向电压以及输入电流
• 环型缓存器存储50个最新的电压、电流值，用于失效状态分析
• 输入断路开关控制器驱动外部低边n沟道MOSFET
• 输出反向电流保护控制器用于驱动外部并行n沟道MOSFET
• 可编程变速/双电平故障保护提供电子断路器功能
• 内部4A下拉电流用于快速关断断路器
• 内部600mΩ栅极驱动用于“或”逻辑FET的快速开关控制
• 所有数字化信号带有最小值和最大值检测寄存器
• 2个GPIO引脚
• 400kHz I²C接口
• 小尺寸、5mm × 5mm、28引脚TQFN封装

产品详情和应用

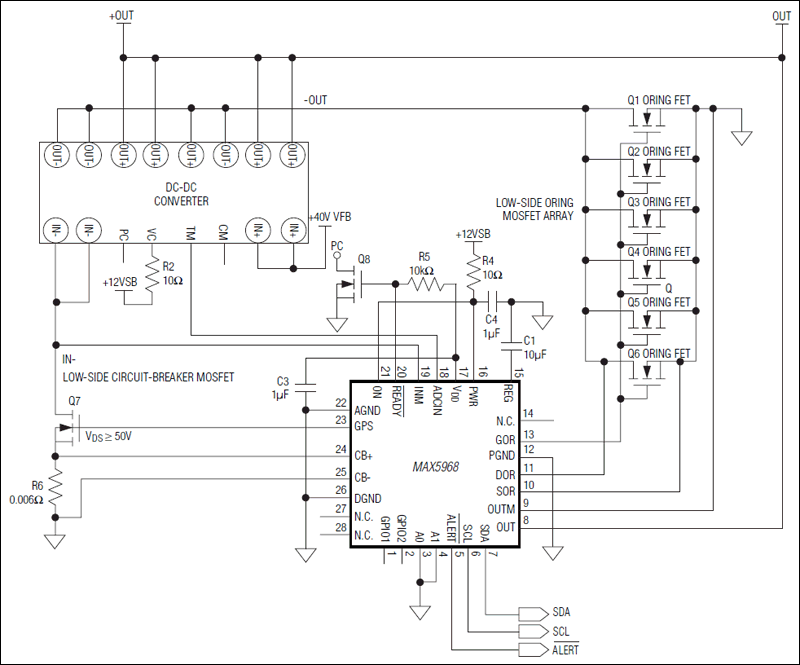

MAX5968是软开关和理想二极管控制器，通过控制转换器输入和输出端的外部n沟道MOSFET避免冗余DC-DC转换器模块失效。连接到外部保护MOSFET源极检流电阻的电流检测放大器提供输入短路和电流过载保护。如果发生与转换器有关的输入失效，MAX5968将输入保护MOSFET的栅极拉低并断开失效的转换器，从而保护输入电源。同样，如果冗余转换器输出端发生失效，MAX5968检测输出MOSFET的反向电压并将栅极拉低，断开负载与失效转换器的连接。MAX5968具有变速/双电平(BiLevel™)输入断路开关保护。

MAX5968还集成了10位ADC，监测转换器的输入电流、负载电压以及输出MOSFET的正向电压。模拟输入(ADCIN)可用来监测相应转换器的温度。MAX5968带有两路10位环型缓存器，能够保存50个最新的输入电流和输出负载电压的数字转换结果。这些数据有助于诊断和处理转换器的失效状况。所有ADC结果，包括环型缓存器和几个配置寄存器，都可以通过400kHz I²C接口访问。

用户可编程过压、欠压报警的数字门限。/ALERT输出用于通知系统控制器发生失效状态或提醒系统注意。当任何一个测量信号偏离数字可编程门限时，将触发/ALERT输出。

高精度ON比较器输入对输入、输出MOSFET驱动器提供可编程欠压锁定。

当输入、输出MOSFET完全导通时，漏极开路/READY输出通过释放转换器的使能输入信号开启相应的DC-DC转换器。

两个通用I/O可通过I²C接口配置，提供外部指示或控制附加的外围器件。

MAX5968采用28引脚薄型QFN封装，工作在-40°C至+125°C温度范围。

应用

• 高可靠性系统
• 冗余DC-DC转换器保护
• 服务器
