特性

• 行业先进的RDS_(ON)充分降低了总线线路上的压降，有助于满足设备连接器的USB电压规范
  • 具有高容性负载能力的限流31mΩ（典型值）总线开关
• 为汽车环境提供强大的过压和ESD保护，无需外部保护元件
  • 受保护的HVBUS输出端提供电池短路和接地短路保护
  • 受保护的HVD+和HVD-输出端提供电池短路和HVBUS短路保护
  • 两个4.0Ω（典型值）R_ON USB 2.0数据开关
  • 集成过流和短路自动重试
  • 高ESD保护（HVD+、HVD-、HVBUS）
    • ±15kV人体模型
    • ±15kV IEC 61000-4-2气隙放电
    • ±8kV IEC 61000-4-2接触放电
  • 20ms故障消隐超时周期
• 通过智能状态机自动转换充电模式，实现无缝器件集成
  • 集成Apple iPhone 1.0A专用充电模式
  • 集成Apple iPad 2.1A专用充电模式
  • USB-IF BC1.2充电下行端口(CDP)和专用充电端口(DCP)模式
  • 中国电信行业标准YD/T 1591-209
  • USB On-The-Go (OTG)支持
• 与采用16引脚QSOP封装的MAX16919/MAX16969直接引脚兼容
• 通过AEC-Q100认证

产品详情和应用

MAX16970/MAX16971为汽车无线电、导航、连接和USB集线器应用中的低压内部USB数据和USB电源线提供高ESD和短路保护。这些器件支持高速USB (480Mbps)和全速USB (12Mbps)操作。此外，这些器件还包括集成电路，可为遵循Apple方法或高速USB主机充电器端口检测协议的消费电子设备提供快速充电，并支持USB On-The-Go (OTG)。

短路保护功能包括受保护的HVBUS、HVD+和HVD-输出端的电池短路，以及受保护的HVD+和HVD-输出端的HVBUS短路。这些器件能够承受高达+18V的电池短路条件。HVBUS输出端还提供接地短路和过流保护，以保护内部BUS电源轨，使其免受过流故障的影响。

每个器件在所有受保护的HVBUS、HVD+和HVD-输出端均提供±15kV气隙方法和±8kV接触方法的高ESD保护。

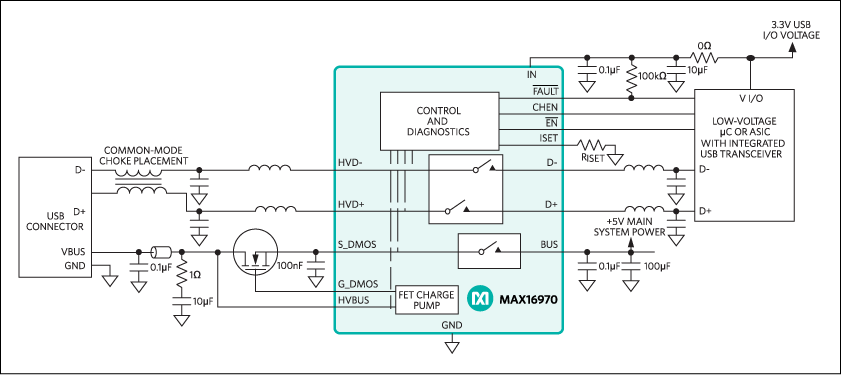

每个器件均具有两个4.0Ω低导通电阻高速USB开关、一个限流低压31mΩ总线开关，并提供一个集成的高压外部电源开关控制器。该总线开关可以启动到较大的非兼容USB容性负载。这些器件还具有使能输入、故障输出、集成Apple iPhone^®/iPad^®快速充电端接电阻以及符合USB 2.0电池充电规范1.2版的集成主机充电器端口检测电路。

这些器件采用16引脚QSOP和16引脚(4mm × 4mm) TQFN封装，工作温度范围为-40°C至+105°C。MAX16970GEEA/V+和MAX16971GEEA/V+分别与MAX16969DGEE/V+和MAX16969BGEE/V+直接兼容。

应用

• 汽车连接
• 汽车无线电和导航
• 远程信息处理
• USB集线器
