特性

• 四通道对 – 4× 单刀单掷 (SPST)
• 断路器阈值高达 1.5 A，以 50 mA 的增量可编程
• 10% 准确阈值
• 45 mΩ 导通电阻
• 工作范围：0 V 至 20 V
• 具有菊花链模式的串行外设接口 (SPI)
• 通用漏极开路故障状态输出
• 采用 24 引脚 3 mm x 5 mm LQFN 封装

产品详情和应用

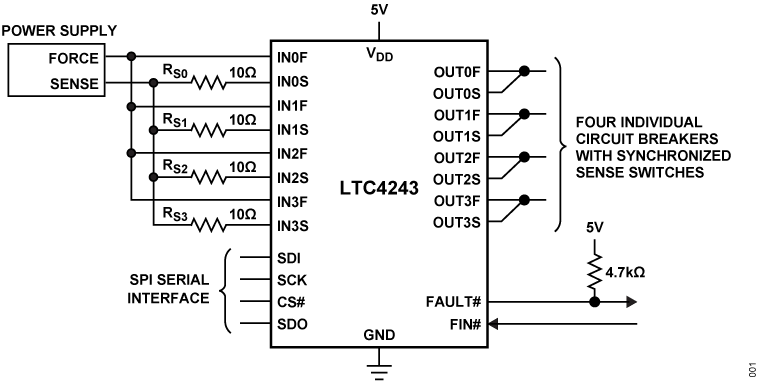

LTC4243 包含四个开关，每个开关都具有独立的断路器功能和同步检测开关。每个交换机可以完全自主运行，也可以与其他交换机组合在一起，这些交换机将共同响应其组中任何单个设备的故障。或者，通过选择 FIN#（故障输入）引脚作为通道组的一部分，可以将通道分组扩展到多个 LTC4243 器件。所需的 2.6 V 至 5 V 之间的偏置电源允许开关在 20 V 至 0 V 之间独立运行。LTC4243 提供 SPI 来启用、禁用和配置每个通道的时序和电流阈值，并提供每个通道的故障状态信息。

通用的漏极开路故障状态输出指示由于断路器事件是否有任何开关断开。

应用

• 自动测试设备或 ATE 晶圆探针电子设备
• 示波器探头保护
• 工业控制
• 继电器替代方案
