特性

• 高度集成
  • 4个Buck调节器
    • SD0/1峰值效率高于90% @ 3.6V_IN、1.1V_OUT
    • SD2/3峰值效率高于93% @ 3.6V_IN、1.8V_OUT
    • 支持LDDR4x存储器要求
  • 9路低压差线性调节器
  • 8路GPIO
  • 实时时钟
  • 备用电池充电器
  • 双向复位I/O
  • 中断输出
  • 系统看门狗定时器
• 高度灵活性和可配置
  • I²C兼容接口
  • 提供工厂OTP选项
  • 灵活的电源排序器
  • 可配置上电/关断/休眠模式进入/退出定时
  • 高度可配置的GPIO ALT模式
    • 3种资源可配置作为32kHz振荡器输出
    • FPS上可配置4种资源
    • 1种资源可配置作为ACOK输入
• 低功耗
  • 低I_Q，休眠模式下仅为85µA
  • SD0/1低功耗静态电流仅为10µA
  • SD2/3低功耗静态电流仅为5µA
  • LDO低功耗静态电流仅为1.5µA
• 小尺寸
  • 70焊球、0.4mm焊球间距、10x7焊球阵列、WLP封装，封装尺寸为4.1mm x 3.25mm x 0.7mm
  • 230mm²总方案尺寸

产品详情和应用

MAX77714为完备的电源管理IC (PMIC)，适用于使用片上系统(SoC)应用处理器的便携式设备。

2个2A (SD2/3)、1个3A (SD1)和1个4A (SD0)降压型调节器，开关频率为2MHz，允许使用小磁性元件。SD0和SD1的输出电压可在0.26V至1.52V范围内设置，步长为10mV；SD2的输出电压可在0.6V至2.194V范围内设置，步长为6.5mV；SD3的输出电压可在0.6V至3.78V范围内设置，步长为12.5mV。

9个低压差(LDO)线性调节器电源为各种系统模块供电。每个LDO都具有关断模式可编程有源放电电路。所有LDO具有两种软启动速率，以限制启动期间的浪涌电流。

8个可编程GPIO可设置为通用输入(GPI)、通用输出(GPO)或交替模式，以实现附加功能。

实时时钟(RTC)带有外部晶振，提供计时和报警唤醒功能。对于不希望使用晶振的系统，提供内部硅振荡器。此外，集成看门狗定时器，用于系统监测。

集成开/关控制器，与灵活电源排序器(FPS)相结合，为设置上电/关断顺序提供最大灵活性，最大程度减少应用处理器的介入。

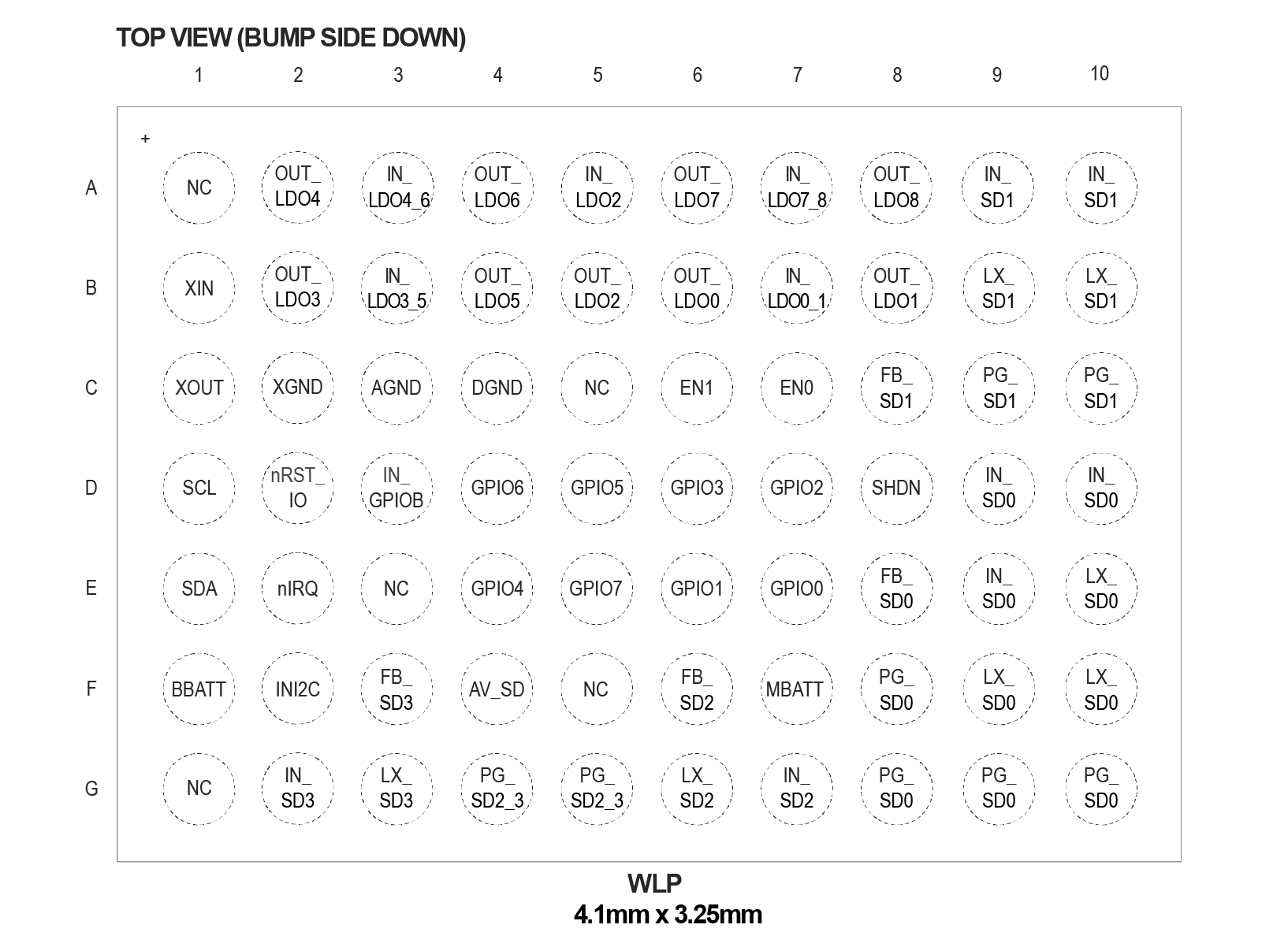

器件采用70焊球、4.1mm x 3.25mm x 0.7mm、0.4mm焊球间距晶圆级封装(WLP)，是空间受限应用的理想选择。

工厂可编程选项允许根据众多应用对MAX77714进行量身定制。关于可编程选项的更多信息，请联系工厂；可能有最小订货量要求。

应用

• AR/VR耳麦
• 汽车后市场附件
• 数码相机
• 无人机
• 手持式游戏机
• 智能家居中心
• 智能手机/平板PC
• 流设备/机顶盒
