特性

• 三个高效率 DC/DC 转换器：

  • 降压-升压 (V_OUT：1.8V 至 5.25V，I_OUT：1A)
  • 双通道降压 (V_OUT：0.6V 至 V_IN，I_OUT：600mA)
• 1.8V 至 5.5V 输入电压范围
• 可利用引脚来选择突发模式 (Burst Mode^®) 操作
• 突发模式操作中的总静态电流为 30μA
• 独立的电源良好指示器输出
• 集成软起动功能
• 热保护和过流保护
• 停机模式的静态电流 <2μA
• 小外形 4mm x 4mm QFN 封装和耐热性能增强型 TSSOP 封装

产品详情和应用

LTC^®3521 集成了一个 1A 降压-升压型 DC/DC 转换器和双通道 600mA 同步降压型 DC/DC 转换器。1.1MHz 的开关频率较大限度地缩减了解决方案的占板面积，并保持了高效率。三个转换器均具有软起动和内部补偿功能，旨在尽可能地压缩解决方案的占板面积并简化设计过程。

降压型转换器是电流模式控制的，并利用一个内部同步整流器来改善效率。降压型转换器支持较大占空比操作以延长电池的使用寿命。如果 PWM 引脚保持于低电平，则在重负载时，降压型转换器将自动地从突发模式操作切换至 PWM 模式。当 PWM 引脚被保持于高电平时，降压型转换器将处于低噪声的 1.1MHz PWM 模式。

降压-升压型转换器提供了连续导通操作模式，旨在较大限度地提高效率，并实现噪声的较小化。在轻负载条件下，可使降压-升压型转换器执行突发模式操作，以改善效率并减小无负载待机电流。

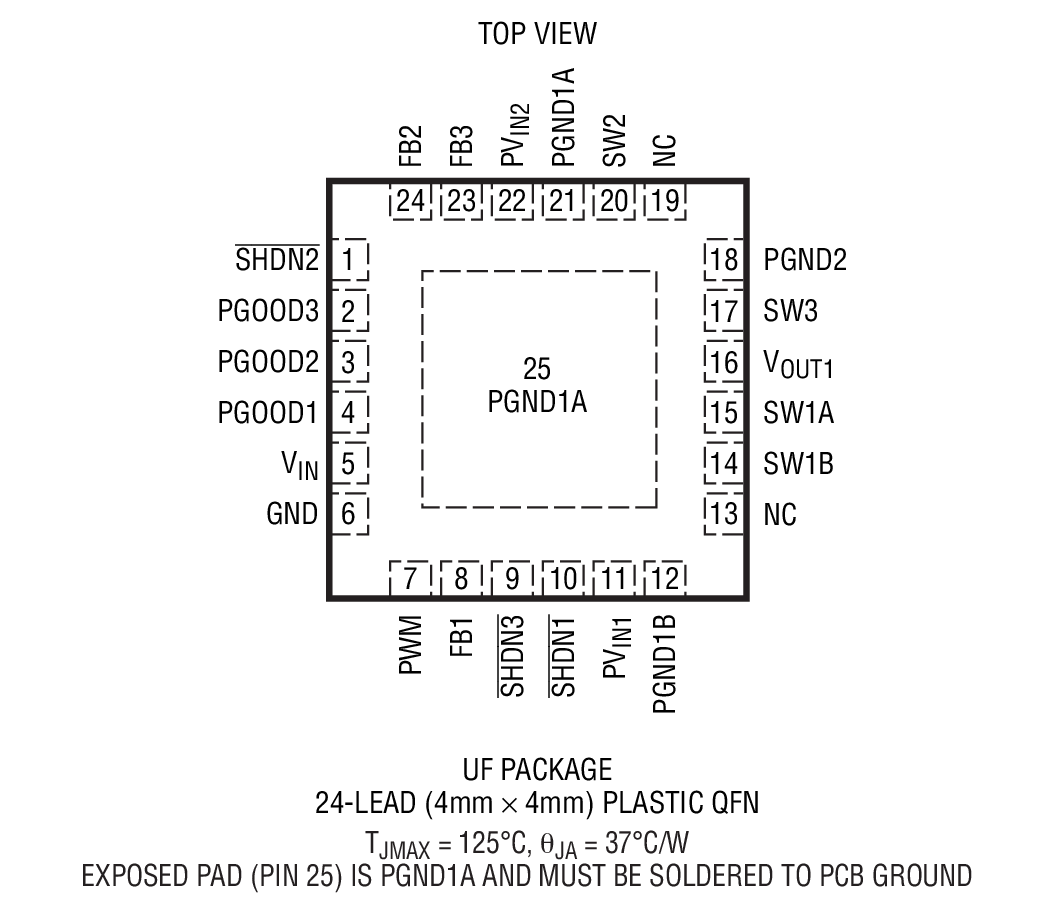

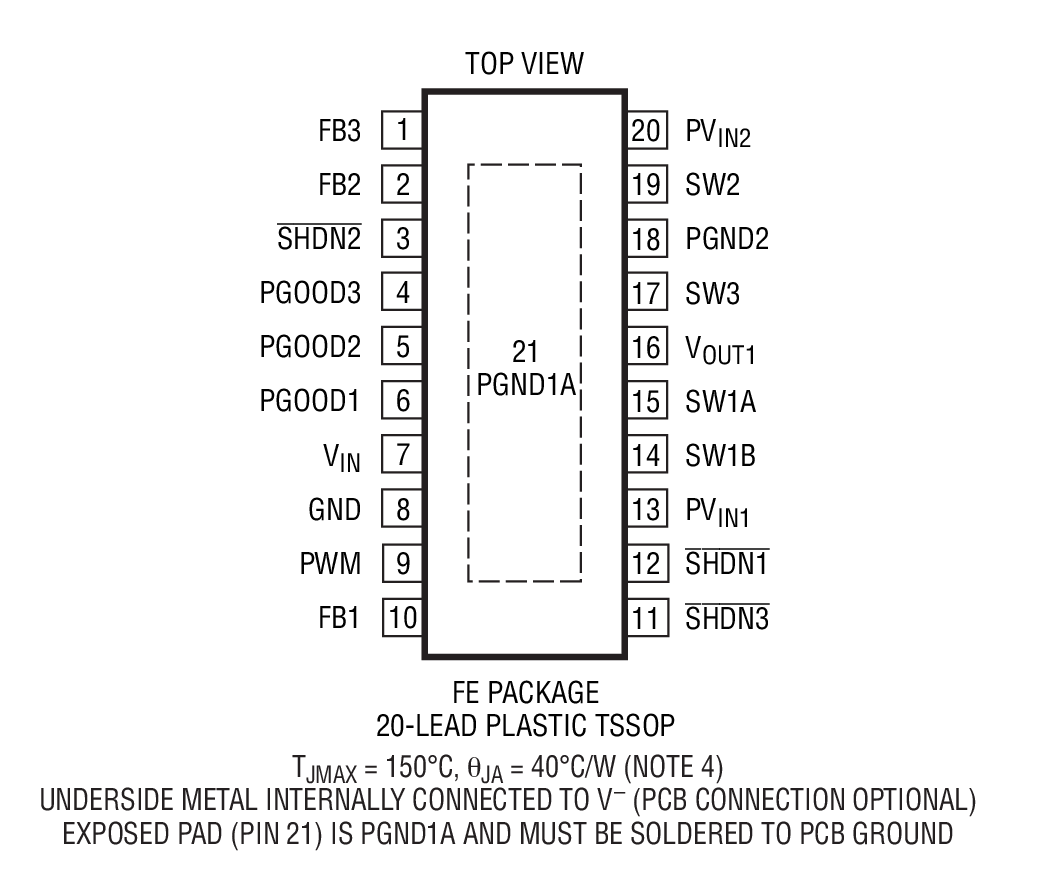

LTC3521 在几乎所有的转换器上均提供了电流 <2μA 的停机模式、过热停机和电流限制保护功能。LTC3521 采用 24 引脚 0.75mm x 4mm x 4mm QFN 封装和 20 引脚耐热性能增强型 TSSOP 封装。
