• 宽输入范围：工作时为 3V 至 36V，最大值为 40V
• 在整个输入范围内提供短路保护
• 2A 输出电流能力
• 可调 / 可同步固定频率工作范围：250kHz 至 2.2MHz
• 软起动 / 跟踪功能
• 输出可调节到低至 0.8V
• 具 13mA 输出能力的可调线性稳压器/驱动器
• 具互补输出的电源良好比较器
• 低停机电流：12μA

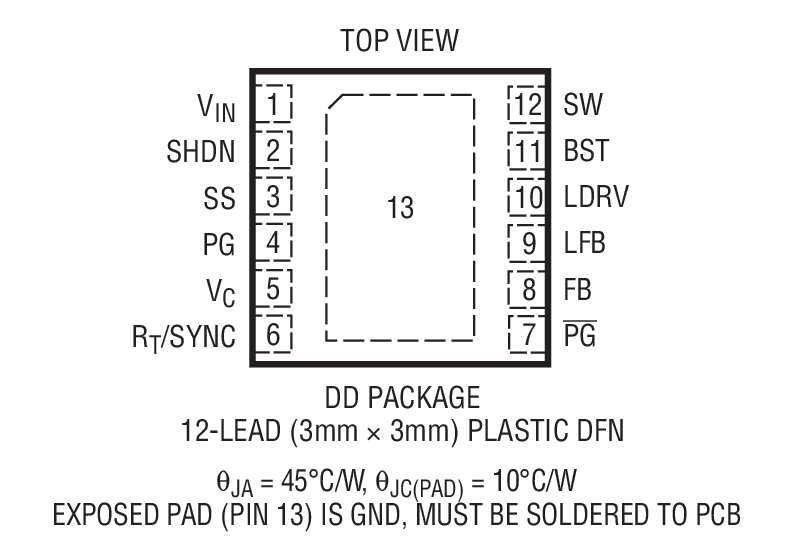

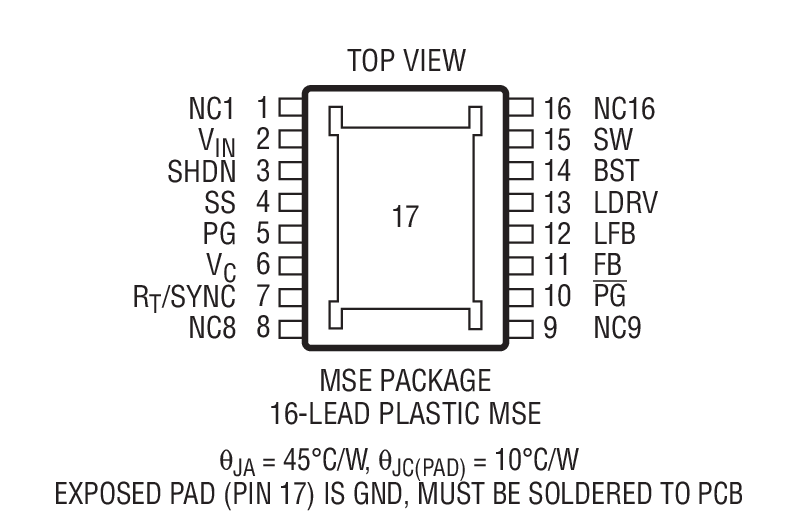

• 耐热增强型 3mm x 3mm DFN 或 16 引脚 MSOP 封装

产品详情和应用

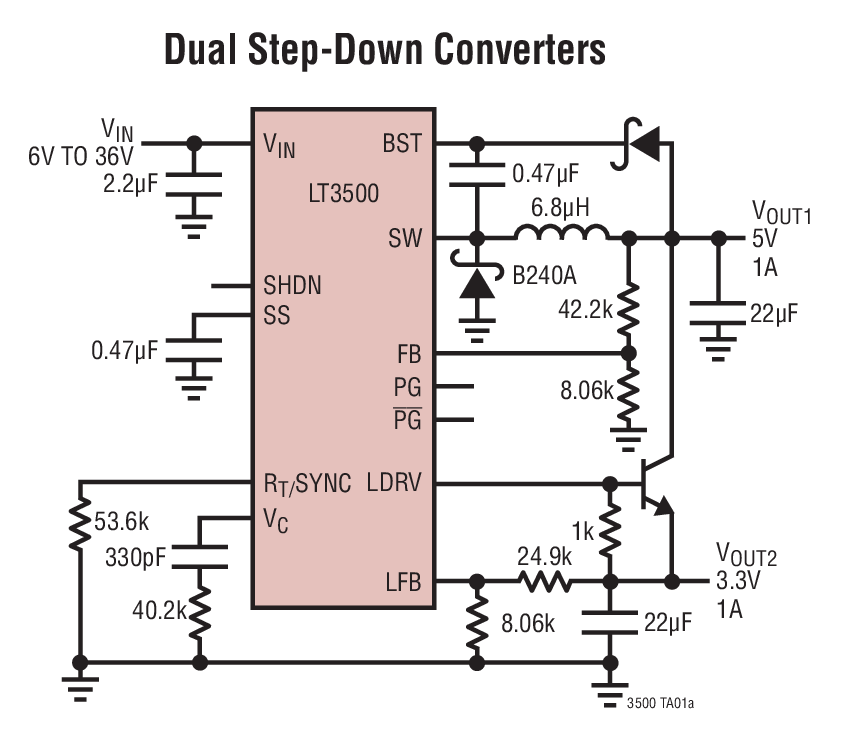

LT^®3500 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 2.3A 开关。3V 至 40V 的宽输入范围使得 LT3500 很适合于对来自各种电源的功率进行调节，包括汽车电池、24V 工业电源和未调整的墙上适配器。

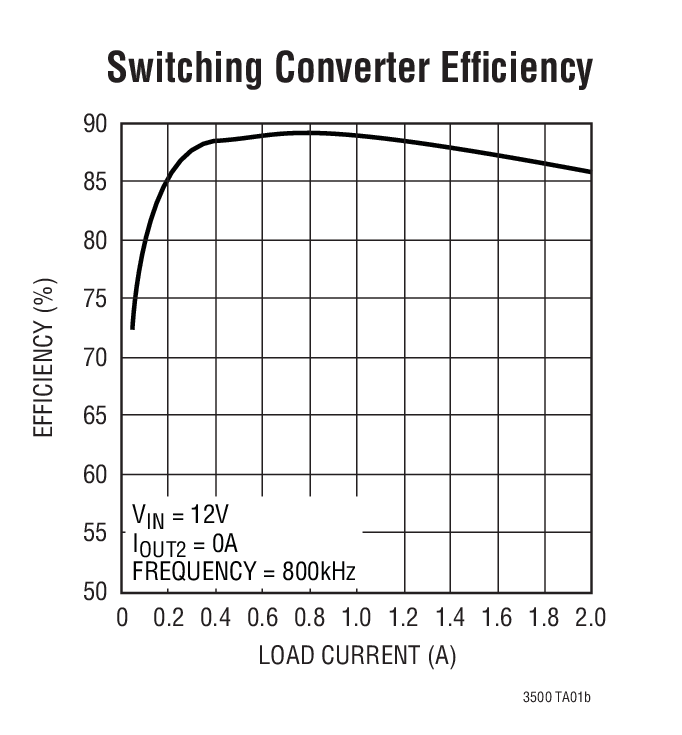

可利用电阻器设置的 250kHz 至 2.2MHz 频率范围和同步能力实现了效率和外部元件尺寸之间的优化。逐周期电流限制、频率折返和热停机功能提供了针对短路输出的保护作用。软起动功能可控制输出电压的斜坡速率，从而消除了启动期间的输入浪涌电流，并且提供了输出跟踪功能。

LT3500 包含一个具反馈控制功能的内部 NPN 晶体管，它可被配置为一个线性稳压器或线性稳压控制器。

LT3500 的低电流停机模式 (<12μA) 在电池供电型系统中实现了简易的电源管理。
