特性

• 延长电池充电间隔
  • 双路超低IQ 200mA Buck调节器
    • 输出可编程：0.8V至1.8V和1.5V至3.3V
    • 0.9μA (典型值)静态电流
    • 自动突发或强制PWM模式
  • 三个超低IQ 100mA LD
    • 0.8V至3.6V可编程输出
    • 0.6µA (典型值)静态电流
    • 2.7V至5.5V输入电压，具有专用引脚
• 易于实现的Li+电池充电
  • 智能电源选择器
  • 28V/-5.5V容限输入
  • 热敏电阻监测器
• 高度集成，最大程度降低方案的占位面积
  • 提供5个调节电压轨
  • 每个LDO具有开关模式选项
• 优化系统控制
  • 监测器按钮，用于超低功耗模式
  • 上电复位延迟和电压排序
  • 片上电压监测器多路复用器

产品详情和应用

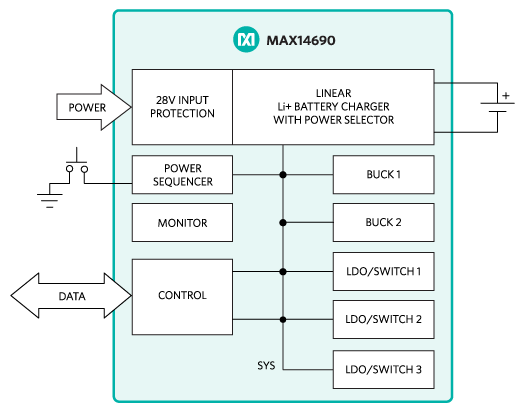

MAX14690为电池充电管理方案，理想用于低功耗可穿戴应用。器件包括线性电池充电器，带有智能电源选择器和多种经过功率优化的外设。MAX14690具有两片超低功耗降压调节器，典型静态电流为900nA。此外，也包括三片超低功耗、低压差(LDO)调节器，典型静态电流为600nA。MAX14690共提供多达5路调节电压，均具有超低静态电流，对24/7连续工作设备中独特电源条件下的电池寿命非常关键，例如可穿戴设备市场。

电池充电器具有智能电源选择器，连接至电源时允许使用耗尽电池工作。为避免电源适配器过载，根据I²C寄存器的设置限值智能电源选择器的输入电流。如果充电器电源不能为整个系统负载供电，智能电源控制电路将利用电池电流为系统负载提供补充。

两片同步、高效降压型Buck调节器具有固定频率PWM模式，提供严格的调节；以及突发模式，提高轻载工作期间的效率。这些调节器的输出电压可通过I²C进行设置，已默认预配置。

三个可配置LDO中，每个都具有专用的输入引脚。每个LDO调节器的输出电压可通过I²C进行设置，已默认预配置。线性稳压器也可配置作为电源开关，可用于断开系统外设的静态负载。

MAX14690具有可编程电源控制器，允许器件配置用于要求真关断、随时就绪状态的应用。控制器也提供延迟复位信号和电压排序。

MAX14690采用36焊球、0.4mm焊球间距、2.72mm x 2.47mm晶圆级封装(WLP)。

应用

• 健身监测器
• 便携式医疗设备
• 可穿戴电子产品
