特性

• 延长电池两次充电之间的使用时间
  • 3个低I_Q降压调节器(I_Q = 0.9μA，典型值)
    • 220mA输出电流
    • 通过灵活调整开关频率抑制噪声
    • Buck1：0.700V至1.330V输出电压，10mV步长
    • Buck2：0.700V至2.275V输出电压，25mV步长
    • Buck3：0.700V至3.850V输出电压，50mV步长
  • LDO1 (I_Q = 0.55µA，典型值)
    • 100mA输出
    • 2.7V至5.5V输入电压范围
    • 0.8V至3.6V输出电压，100mV步长
  • LDO2 (I_Q = 1µA，典型值)
    • 100mA输出
    • 1.71V至5.50V输入电压范围
    • 0.9V至4.0V输出电压，100mV步长
  • LDO3 (I_Q = 1µA，典型值)
    • 50mA输出
    • 1.00V至2.00V输入电压范围
    • 0.50V至1.95V输出电压，25mV
  • 2个负载开关
    • 0.65V至5.50V输入电压范围
    • 1Ω RON @ SYS = 3.0V
  • 低I_Q升/降压调节器(I_Q = 2µA，典型值)
    • 1.5W输出能力
    • 2.6V至5.5V输出电压，50mV步长
• 易于实现的Li+电池充电
  • 线性锂离子电池充电器
    • 5mA至500mA充电电流
    • +28V / -5.5V容限输入
    • 步进充电(见步进充电部分)
  • 热敏电阻监测器
  • 智能电源选择器
• 优化系统控制
  • 上电/复位控制器
  • 按键监测器
  • 工厂运输模式
  • 系统接口
    • 带有可编程分压器的监测器多路复用器，用于监测系统电压和充电电流

产品详情和应用

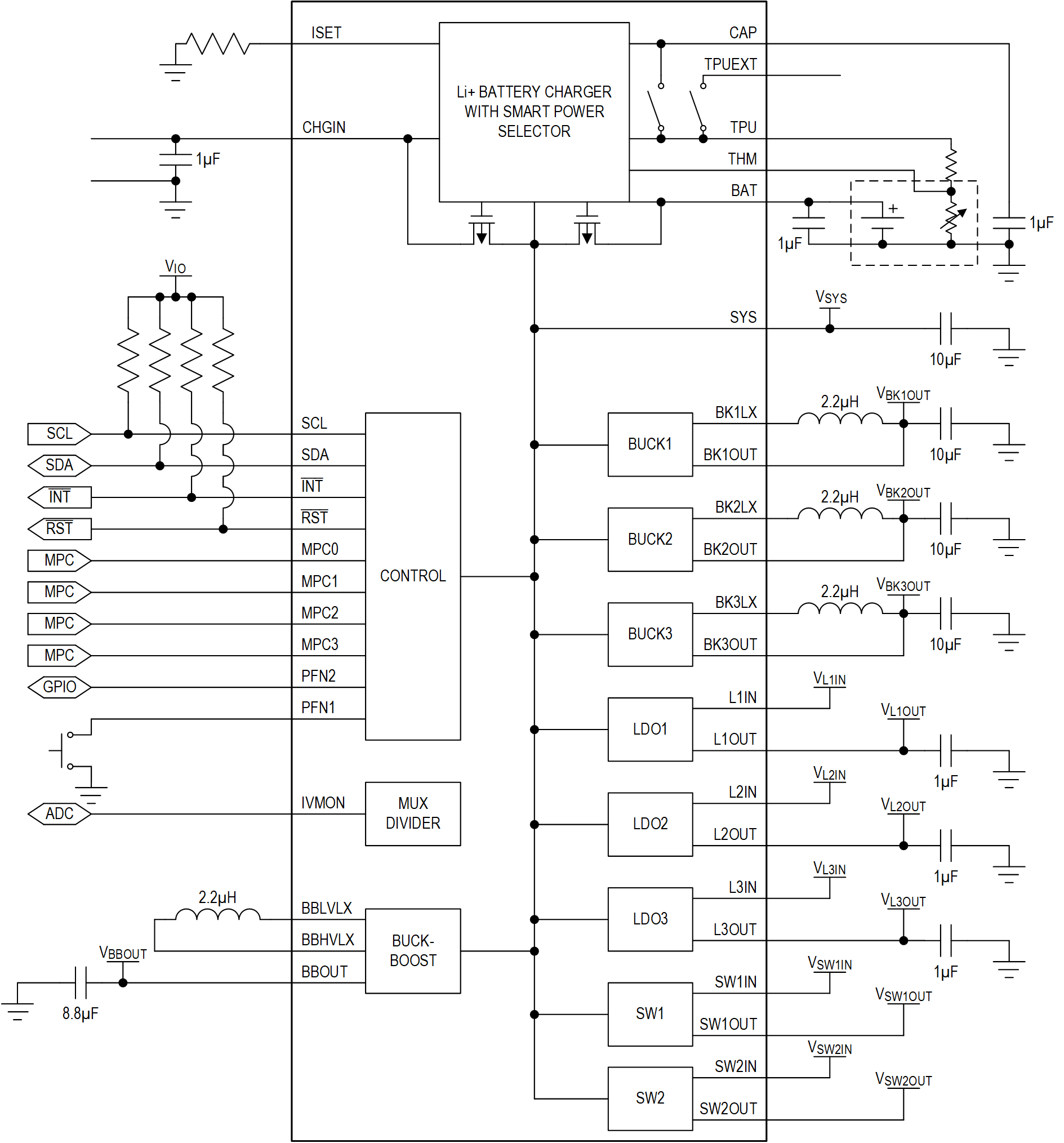

MAX20345为具有超低I_Q电压调节器的电源管理方案，是低功耗可穿戴应用的理想选择。器件包括一个线性电池充电器，带有智能电源选择器和多种经过功率优化的外设。器件具有3个降压调节器、3个低压差(LDO)线性调节器和1个升降/压调节器，提供高达7路调节电压，每路电压均具有超低静态电流。2个负载开关允许断开系统外设，最大程度降低系统的总静态负载。MAX20345允许系统设计师最大程度降低7×24小时工作设备的功耗以及延长电池寿命，例如可穿戴市场的产品。

3个同步、高效buck调节器采用脉冲频率调制(PFM)控制方法，有效提高轻载操作期间的效率。这些调节器的输出电压可通过I²C编程，低至0.7V。此外，buck调节器支持动态电压调节(DVS)，允许系统设计师在使用能够利用DVS优势的器件时，进一步改进系统功耗。

3个LDO调节器中的每路输出电压均可通过I²C编程。为进一步增加灵活性，每个LDO均可配置为负载开关，可用于断开系统外设的静态负载。

对于要求电压高于和/或低于电池电压的系统外设，集成升/降压转换器为其提供了便利的供电途径，且优化用于光学检测系统，例如光学心率(OHR)/PPG和SpO₂测量。升/降压调节器的输出噪声达到了最小，对此类系统中敏感测量的影响降至最低。增加DVS可进一步节省相应测量条件下的功耗。

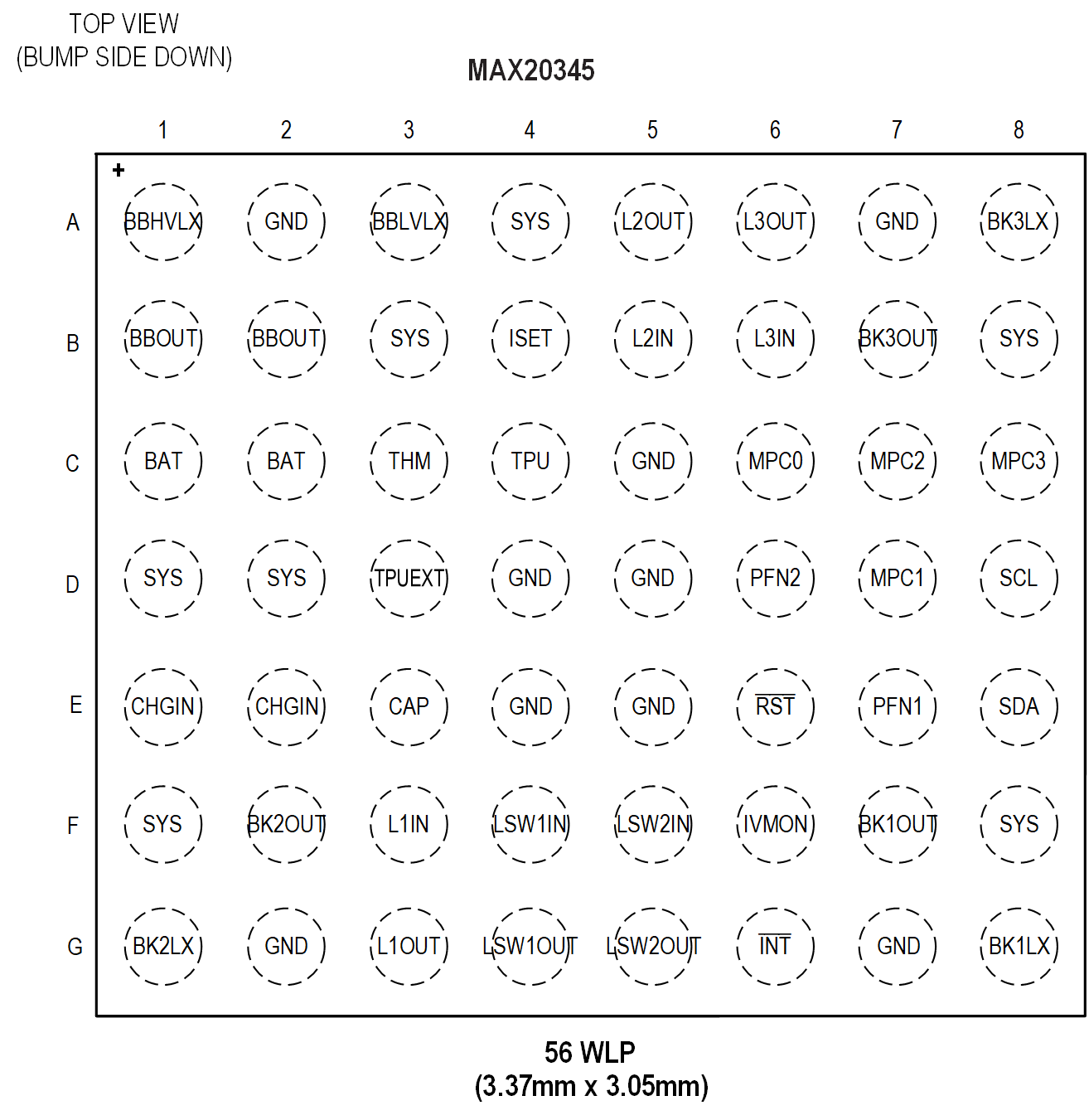

MAX20345也具有可编程电源控制器，允许器件配置用于要求器件处于真关断或常电工作状态的应用。控制器提供延迟复位信号和电压排序。MAX20345采用56焊球、0.4mm焊距、3.37mm x 3.05mm晶圆级封装(WLP)。

应用

• IoT
• 可穿戴设备
