特性

• 多功能，小尺寸
  • 1A同步高压降压转换器
    • 输入电压范围：5V至22V
    • 3V至4V和5V输出电压，步长为50mV
  • 两个同步低压降压转换器
    • OUT2和OUT3提供高达1.2A的电流
    • 0.8V至3.9875V（12.5mV步进）
  • 用于摄像头传感器的LDO；1kHz时为50dB
  • 2.2MHz工作频率
  • 低电平有效RESET输出——开漏
  • 高精度
    • 输出电压精度：±1.5%
    • OV/UV监控
• 性能稳定，适合汽车环境
  • 电流模式、强制PWM操作
  • 过温和短路保护
  • 3.5mm x 3.5mm 20引脚TQFN封装
  • -40°C至+125°C 1级汽车应用温度范围
  • 通过AEC-Q100认证

产品详情和应用

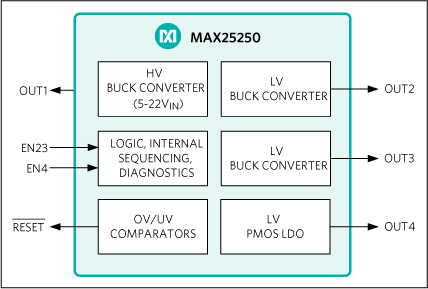

MAX25250是一款高效的四路输出PMIC，集成了三个DC-DC转换器和一个高PSRR LDO，所有输出均具有OV/UV监控功能。OUT1是一个1A高压同步降压型转换器，通过同轴电缆或汽车电池供电运行。OUT2和OUT3低压同步降压型转换器通过OUT1供电运行，可提供0.8V至3.9875V范围内的输出电压。OUT2可以为高百万像素相机和高速串行器提供1.2A电流。OUT3可以提供1.2A电流来为成像器、串行器和MCU的辅助电源轨供电。OUT4是一款用于成像器电源的低电压、低噪声、高PSRR LDO。所有降压转换器在负载、线路和温度范围内均可实现±1.5%的输出电压精度。过压和欠压故障受到监控，并通过低电平有效RESET来传递错误。

该器件采用2.2MHz固定频率PWM模式，能提供更出色的抗扰度和负载瞬态响应性能。高频率工作支持使用全陶瓷电容，并可有效减少外部元件数量。可编程的扩频调制可充分减少电磁辐射。集成式低R_DS(ON)开关可提高重负载时的效率，并简化其布局，使其比分立解决方案更简单。

通过使用EN23和EN4引脚以及工厂可设置的输出电压进行时序控制，提高了不同图像传感器和配置的灵活性。其他功能包括软启动、过流和过温保护。MAX25250的额定工作温度范围为-40°C至+125°C汽车温度范围。

应用

• 后视摄像头
• 环视摄像头
