ADI亚德诺 MAX25229 产品介绍
2026-03-09
0次
特性
- 多功能，小尺寸
- 同步 5V 升压转换器
- 高达 700mA 的输出电流
- 四个 4A 降压转换器
- OUT2–4：0.5V 至 2.0V
- 输出 5：0.5V 至 3.3V
- 支持双相位操作
- 三个 600mA PMOS LDO
- 可配置为电压监视器
- 五个可编程 GPIO 引脚
- 挑战 - 响应看门狗
- I2C 快速模式 Plus 兼容接口
- 带有扩频的 2.1MHz 内部操作
- 高精密性能
- ±输出电压精度为 1％
- ±1% 过压/欠压监控
- 出色的负载-瞬态性能
- MAXQ™ 架构
- 诊断和冗余电路
- 符合 ASIL D 标准
- 冗余基准
- 开路引脚上的故障安全功能
- I2C 上的数据包错误检查 (PEC)
- 复位时检测短接引脚
- AV 电源 OV/UV 监控器
- 适用于汽车环境
- 电流模式、强制 PWM 操作
- 过温和短路保护
- 5 mm x 5 mm，29-引脚 FCQFN
- -40°°C 至 +125°°C 的 1 汽车温度范围
产品详情和应用

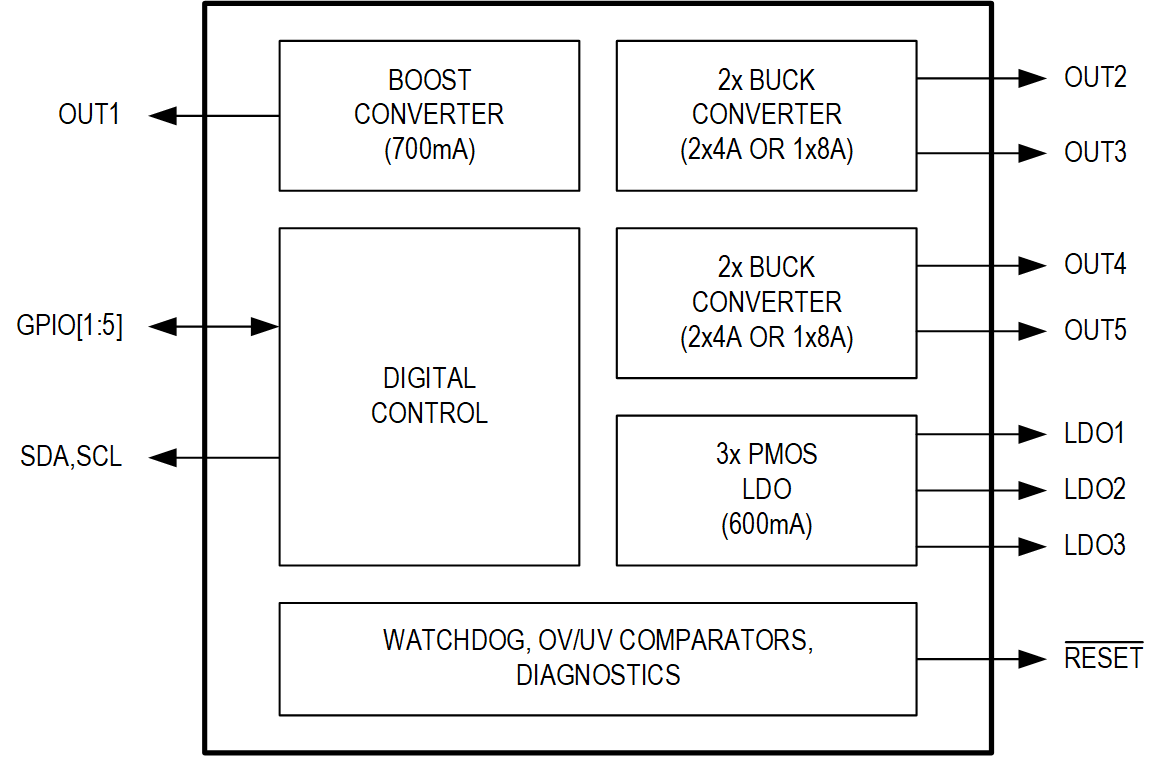

MAX25229 是一款高效、八输出、低压 PMIC。OUT1 是一个 1.6A 升压转换器，可以将 3.3V 输入电源升压至 5V，输出电流高达 500mA，而四个同步降压转换器可提供 0.5V 至 2.0V 的输出电压范围，单相操作时电流高达 4A，两相操作时电流高达 8A。三个 600mA PMOS LDO 在 2.7V 至 5.5V 的输入电压范围内工作，并提供 0.5V 至 3.68V 的输出电压。所有 DC-DC 转换器在负载、线路和温度范围内均可实现 ±1% 的 DC 精度，而 LDO 可实现 ±3% 的 AC+DC 精度。
该设备具有 2.1MHz 固定频率 PWM 模式，可实现更好的抗噪能力和负载瞬态响应。高开关频率操作允许使用所有陶瓷电容器并最大限度地减少外部元件。扩频频率调制最大程度地减少了辐射的电磁发射。集成的低 RDS(ON) 开关在高负载时可提高效率，并使布局相对于分立解决方案更加简单。MAXQ™ 架构根据应用要求单独优化每个输出，并消除降低性能的工艺变化，从而最大限度地减小每个输出的输出电容量。
该设备提供工厂预设的输出电压。请参阅订购信息表来了解选项。
应用
- ECU 领域
- 高级驾驶辅助系统
