特性

• 延长电池充电间隔
  • 2个微小IQ Buck调节器(每个小于1µA IQ (典型值))
    • 220mA输出
    • Buck1：0.8V至2.375V，25mV步长
    • Buck2：0.8V至3.95V，50mV步长
  • 微小IQ LV LDO/负载开关(1µA IQ (典型值))
    • 1.16V至2.0V输入电压
    • 50mA输出
    • 0.5V至1.95V输出，25mV步长
  • 微小IQ LDO/负载开关(1µA IQ (典型值))
    • 1.71V至5.5V输入电压
    • 100mA输出
    • 0.9V至4V，100mV步长
    • 微小IQ 升/降压调节器(1.3µA IQ (典型值))
      • 250mW输出
      • 2.5V至5V，100mV步长
  • 易于实现的Li+电池充电
    • 较宽的快充电流范围：5mA至500mA
    • 智能电源选择器
      • 28V/-5.5V容限输入
      • 可编程JEITA电流/电压特性
  • 高度集成，最大程度降低方案的占位面积
    • 安全输出LDO
      • 15mA，CHGIN出现时
      • 5V或3.3V
    • 触觉驱动器
      • ERM/LRA驱动器，带快速启动和断开
      • 自动谐振跟踪(仅限LRA)
    • 支持宽范围显示选项
      • 微小IQ Boost调节器(2.4µA IQ(典型值))
        • 300mW输出
        • 5V至20V，250mV步长
    • 3通道流入电流源
      • 20V容限
      • 0.6至30mA可编程
    • 优化系统控制
      • 上电/复位控制器
      • 可编程按键控制器
      • 可编程电源排序
      • 工厂保鲜模式
      • 片上电压监测电路多路复用器和模/数转换器(ADC)

产品详情和应用

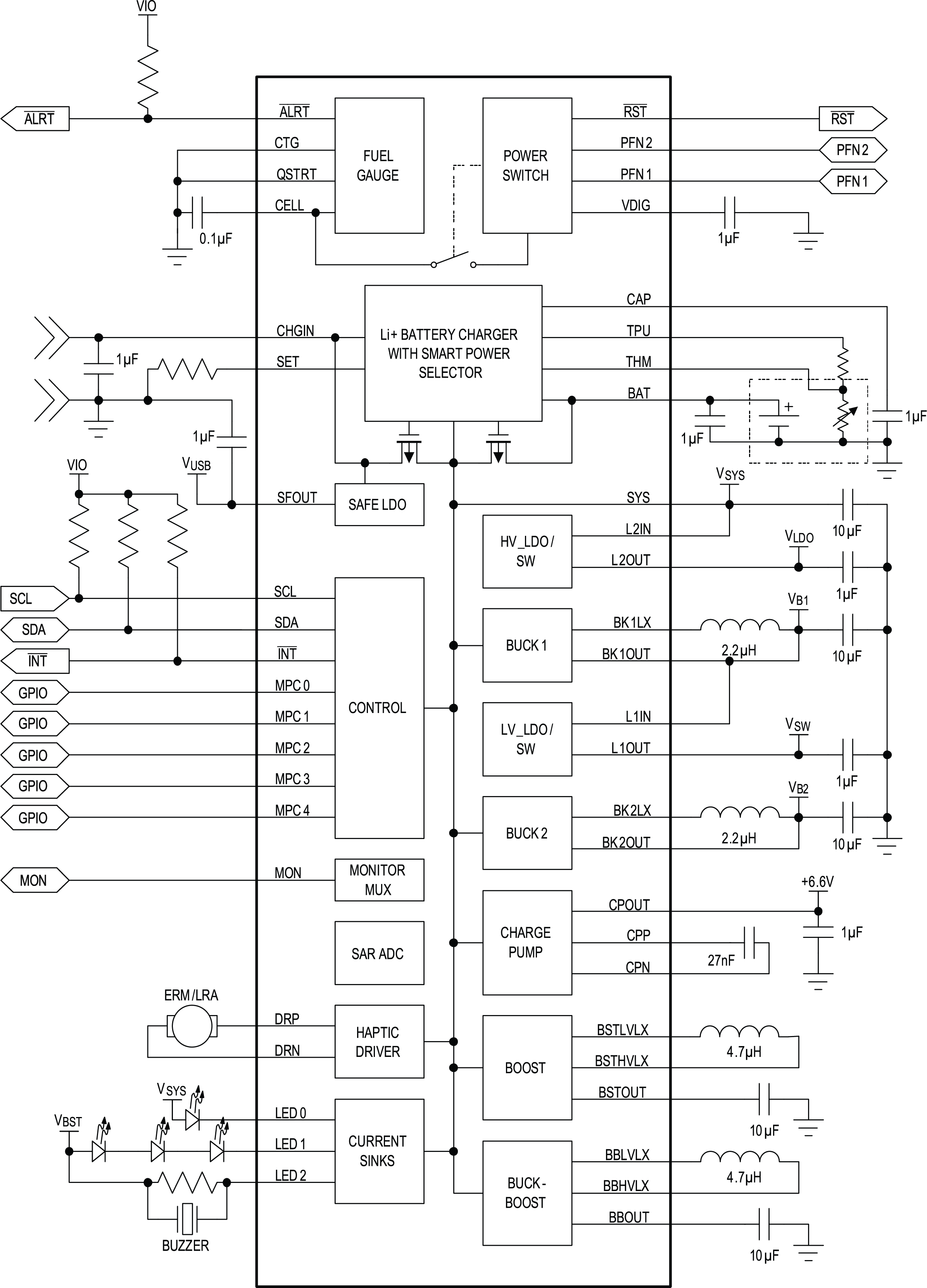

MAX20303为高度集成、可编程电源管理方案，设计用于超低功耗可穿戴应用。器件针对尺寸和效率进行优化，通过延长电池寿命和缩小方案总尺寸，增强最终产品的价值。一组灵活的电源优化电压调节器，包括多个降压、升压、升/降压和线性调节器，提供高度集成，并且能够组成完全优化的电源架构。每个调节器的静态电流特别优化到1µA (典型值)，以延长随时就绪应用中的电池寿命。

MAX20303包括完备的电池管理方案，包括电池密封、充电器、电源通路和电量计。充电器中内置热管理和输入保护。

器件也包括工厂可编程的按键控制器，带有多路输入，可定制为适合特殊的产品UX要求。包括三个集成LED电流驱动，用于指示或背光照明功能；带有自动谐振跟踪的ERM/LRA驱动器能够为用户提供精良的触觉反馈。

器件可通过I2C接口进行配置，允许编程不同的功能和读取器件状态，包括能够通过集成ADC读取温度和电源电压。

器件采用56焊球、0.5mm焊球间距、3.71mm x 4.21mm、晶圆级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。

应用

• IoT
• 可穿戴设备
