特性

• 高度集成
• 智能电源选择器Li+/Li-Poly充电器
• 3路输出、单电感多输出(SIMO)升/降压调节器
• 150mA LDO
• 3通道流入电流源驱动器
• 模拟MUX输出，用于电源监测
• 低功耗
• 0.3µA待机电流
• 5.6µA工作电流(3路SIMO通道 + LDO)
• 经过优化的充电器用于小尺寸电池
• 可编程快充电流：7.5mA至300mA
• 可编程电池调节电压：3.6V至4.6V
• 可编程终止电流：0.375mA至45mA
• JEITA电池温度监测器调节充电电流和电池调节电压，实现安全充电高度灵活性和可配置
• 高度灵活性和可配置
  • I²C 兼容接口和GPIO
  • 提供工厂OTP选项
• 较小尺寸
• 2.75mm × 2.15mm × 0.7mm WLP封装
• 30焊球、0.4mm焊球间距、WLP封装，6x5阵列
• 总体方案尺寸较小(19.2mm²)

产品详情和应用

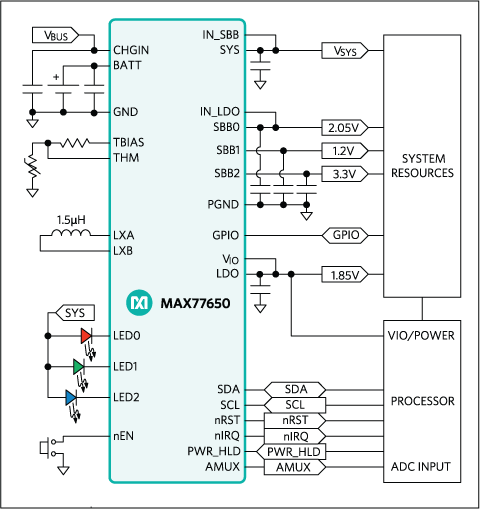

MAX77650/MAX77651提供高度集成电池充电和电源方案，用于尺寸和效率至关重要的低功耗可穿戴应用。两款器件都具有SIMO升/降压调节器，提供三路独立可编程电源轨，采用单电感，最大程度减小方案尺寸。150mA LDO提供纹波抑制，适用于音频和其它对噪声敏感的应用。高度可配置的线性充电器支持较宽范围的Li+电池容量，包括电池温度监测，进一步提高安全性(JEITA)。

器件也包括其它特性，例如流入电流源(用于驱动LED指示)和模拟多路复用器(将多路内部电压和电流切换至外部节点，便于利用外部ADC进行监测)。双向I²C接口允许配置和检查器件的状态。内部开/关控制器为调节器提供受控的启动顺序，并为工作中的器件提供监控功能。丰富的出厂可编程选项允许针对众多应用定制器件，支持较快的上市时间。

设计方案：利用SIMO延长DS26耳戴式设备电池寿命 ›

应用

• 蓝牙耳机和/耳戴式设备
• 健身、健康和活动监测仪
• 物联网(IoT)
• 便携式设备
