• 双通道高效率 DC/DC 转换器：

  • 降压-升压 ( V_OUT：2.2V 至 5.25V，I_OUT ：400mA，当 V_IN > 3V，V_OUT = 3.3V)
  • 降压 ( V_OUT ：0.6V 至 V_IN，I_OUT ：200mA)
• 输入电压范围为 2.4V 至 5.5V
• 可利用引脚来选择的突发模式 ( Burst Mode^® ) 操作
• 在突发模式操作期间，两个转换器的总静态电流为 25μA
• 独立的电源良好指示器输出
• 集成软起动功能
• 过热和过流保护
• 停机模式中的静态电流 <1μA
• 小外形 0.75mm x 3mm x 3mm QFN 封装

产品详情和应用

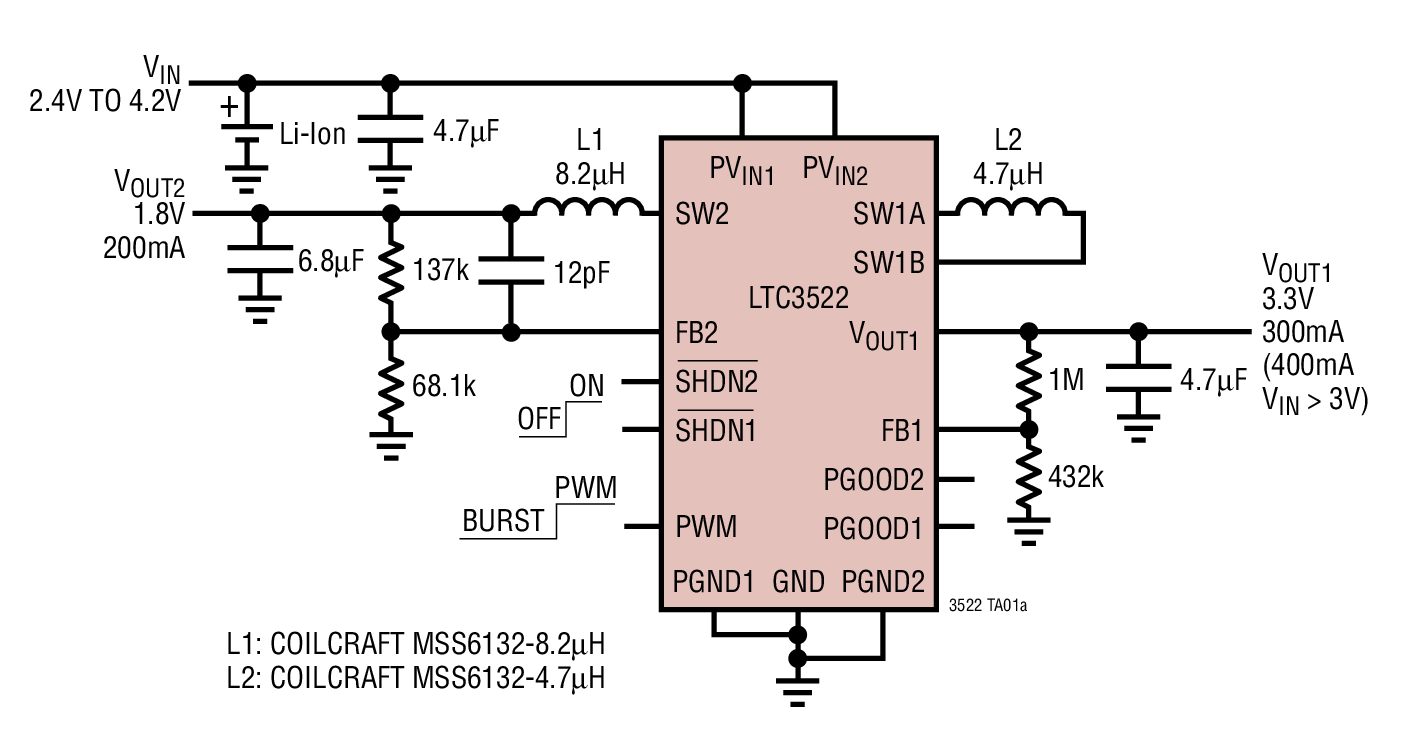

LTC^®3522 把一个 400mA 降压-升压型 DC/DC 转换器和一个 200mA 同步降压型 DC/DC 转换器集成在一个纤巧的3mm x 3mm QFN 封装中。1MHz的开关频率较大限度地缩减了解决方案的占板面积，并保持了高效率。两个转换器均具有内部软起动和补偿功能，从而简化了设计过程。

降压型转换器采用电流模式控制方式，并利用一个内部同步整流器来实现高效率。该降压型转换器支持 100% 占空比操作，旨在延长电池的使用寿命。如果PWM引脚被保持于低电平，则降压型转换器将自动从突发模式操作变换至 PWM 模式。当 PWM 引脚保持于高电平时，降压型转换器将处于低噪声、1MHz PWM 模式。

降压-升压型转换器提供了连续导通操作，旨在实现效率的较大化，并较大限度地降低噪声。在轻负载条件下，可将降压-升压型转换器置于突发模式操作状态，以改善效率并减小无负载待机电流。

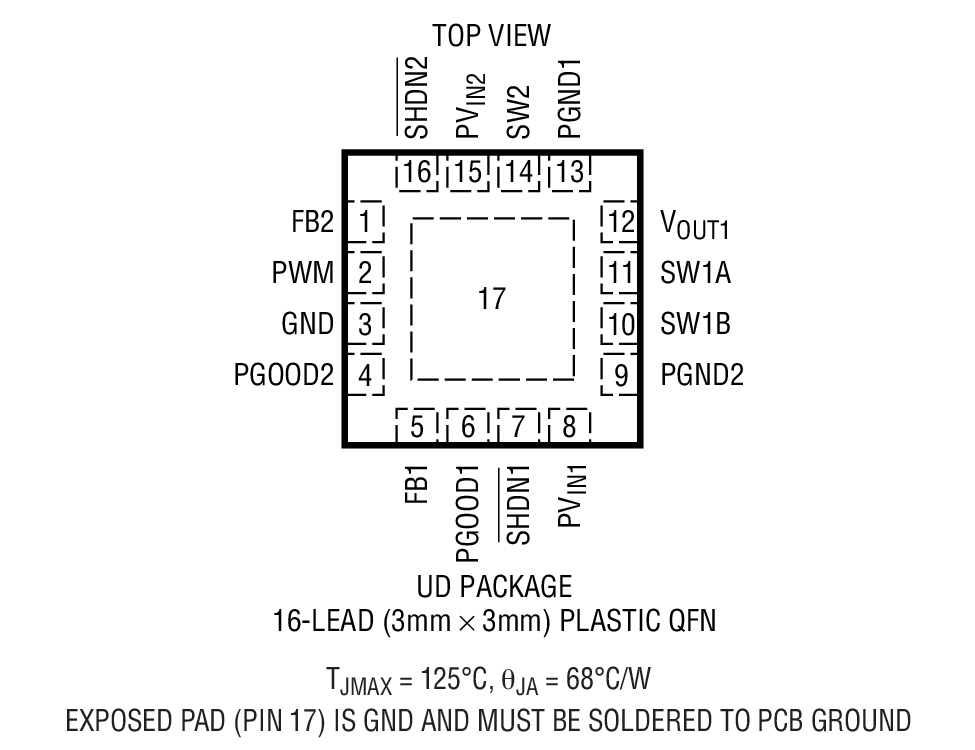

LTC3522 在两个转换器上均提供了 1μA 停机模式、过热停机和电流限制保护功能。LTC3522 采用 16 引脚扁平3mm x 3mm QFN 封装。
