• 双通道高效率 DC/DC 转换器：

  • 升压 (V_OUT = 1.8V 至 5.25V，I_SW = 600mA)
  • 降压 (V_OUT = 0.615V 至 5.5V，I_SW = 400mA)
• 输入电压范围：1.8V 至 5.5V

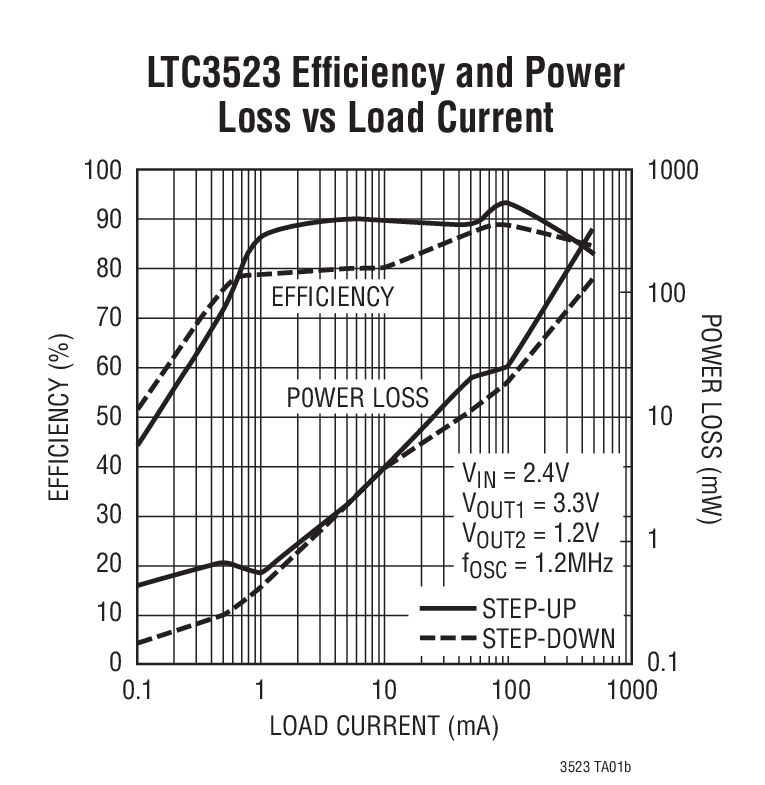

• 效率高达 94%
• 可通过引脚来选择的突发模式 (Burst Mode^®) 操作
• 突发模式操作中的静态电流为 45μA
• 1.2MHz (LTC3523) 或 2.4MHz (LTC3523-2) 开关频率
• 独立的电源良好指示器输出
• 集成软起动
• 热保护和过流保护
• 停机模式中的静态电流 < 3μA

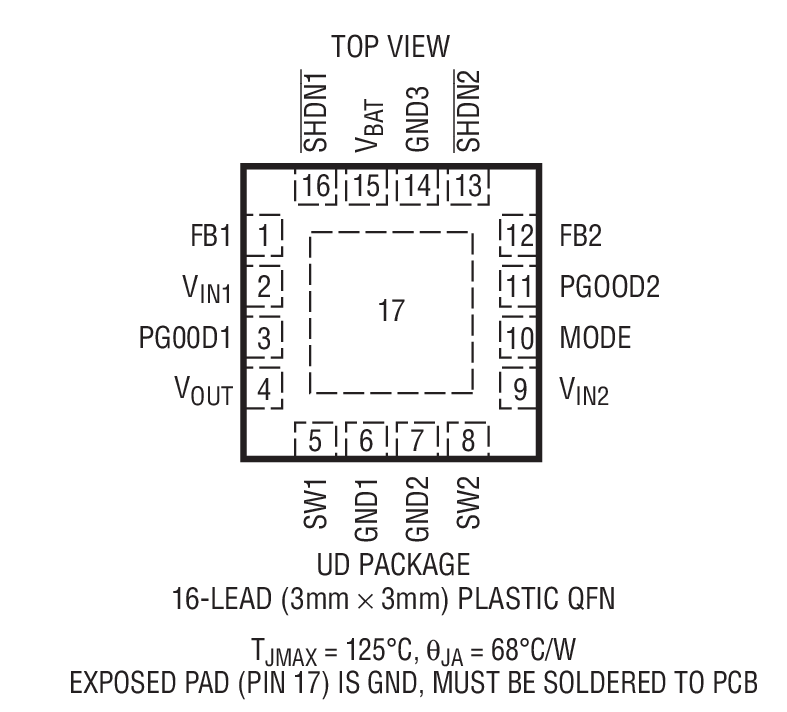

• 小型 16 引脚 3mm x 3mm x 0.75mm QFN 封装

产品详情和应用

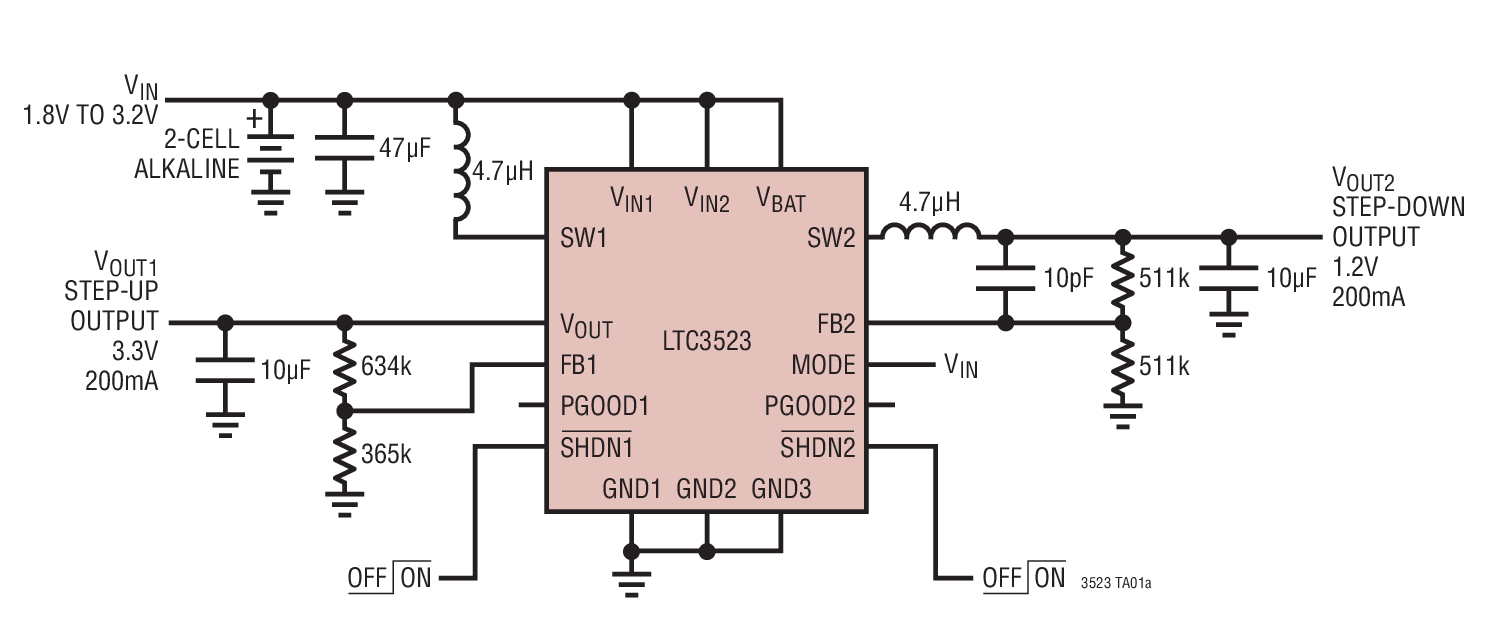

LTC^®3523/LTC3523-2 把一个 600mA 升压型 DC/DC 转换器和一个 400mA 同步降压型 DC/DC 转换器集成在一个纤巧的 3mm x 3mm 封装中。1.2MHz/2.4MHz 开关频率较大限度地缩减了解决方案的占板面积，并保持了高效率。两个转换器均具有软起动和内部补偿功能，因而简化了设计。

升压和降压转换器均采用电流模式控制，并运用了一个内部同步整流器，以实现高效率。升压转换器支持 0% 占空比操作，而降压转换器支持 100% 占空比操作，旨在延长电池的运行时间。如果 MODE 引脚被保持于高电平，则两个转换器都自动地在突发模式操作和 PWM 操作之间切换，从而提升了轻负载时的效率。当 MODE 引脚接地时，选择固定、低噪声 1.2MHz/2.4MHz PWM 操作。

LTC3523/LTC3523-2 在两个转换器上均提供了电流小于 3μA 的停机模式、过热停机和限流保护功能。LTC3523/LTC3523-2 采用 16 引脚 3mm x 3mm x 0.75mm QFN 封装。
