特性

• 低功耗
  • 出厂运输模式(<200nA I_Q)
  • 关断电流：300nA
  • IQ典型值为6μA，在低功耗模式下使能所有输出（3个SIMO和2个LDO）
• 智能Power Selector™ Li+/Li聚合物电池充电器
  • 可编程充电电流：7.5mA至300mA
  • 可编程充电电压：3.6V至4.6V
  • 可编程终止电流：0.375mA至45mA
  • 用于安全充电的JEITA电池温度监控器
• 单电感多输出(SIMO)稳压器
  • 3个降压/升降压稳压器，1个电感器
  • 输入电压范围：2.5V至5.5V
  • 输出电压范围：0.8V至5.5V
  • 总输出电流：500mA(3.7V_IN、1.8V_OUT)
  • 高达91%效率（3.7V_IN、1.8V_OUT）
• 低压差稳压器(LDO)
  • 2路输出可配置为LDO或负载开关(LSW)
  • 输入电压范围：1.71V至5.5V（LDO模式下）
  • 输入电压范围：1.3V至5.5V（LSW模式下）
  • 输入电压范围：0.8V至3.975V（LDO模式下）
  • 最高输出电流：100mA
• 灵活的电源时序控制器(FPS)
• 3个GPIO资源
• 专用使能引脚
• I²C接口
• 看门狗定时器
• 用于功率监控的模拟MUX输出

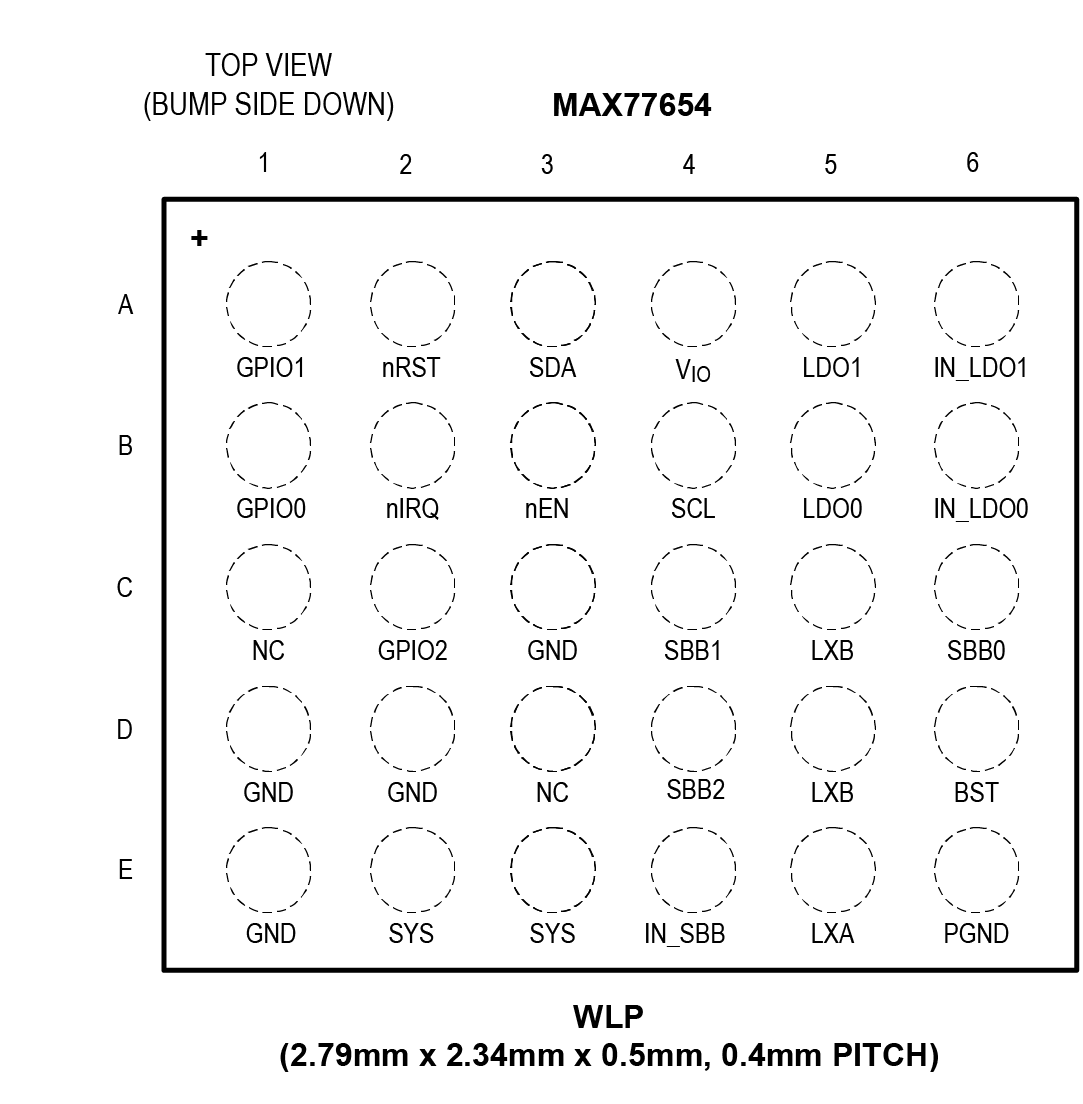

• 2.79mm x 2.34mm、30引脚、0.4mm间距晶圆级封装(WLP)
  • 解决方案尺寸：< 40mm^2<.sup>

产品详情和应用

MAX77654提供高度集成电池充电和电源方案，适用于尺寸和效率至关重要的低功耗应用。器件具有SIMO升/降压调节器，提供三路独立可编程电源轨，采用单电感，可最大程度减小方案尺寸。两个100mA LDO提供纹波抑制，适用于音频和其它噪声敏感的应用。LDO也可配置为负载开关，通过在不需要供电时断开外部电路来降低功耗。高度可配置的线性充电器支持较宽范围的Li+电池，包括电池温度监测，进一步提高安全性(JEITA)。

器件包括3个GPIO和1个模拟多路复用器，将多路内部电压和电流切换至外部节点，便于利用外部ADC进行监测。双向I²C串行接口允许配置和检查器件的状态。内部开/关控制器为调节器提供受控的启动顺序，并在器件工作时提供监控功能。丰富的工厂可编程选项允许针对众多应用定制器件，支持较快的上市时间。

应用

• 蓝牙耳机、耳戴式设备
• 无线扬声器
• 健身、健康和活动监测仪
• 可穿戴设备
• 安全和保密监测器
• 传感器节点
• 便携式消费电子设备
• 物联网(IoT)
