ADI亚德诺 LTC3586 产品介绍

2026-03-09 0次

特性

电源管理器

具 Bat-Track^™ 自适应输出控制和 “即时接通” 型操作功能的高效率开关 PowerPath^™ 控制器
可编程 USB 或墙上输入电流限值 (100mA / 500mA / 1A)

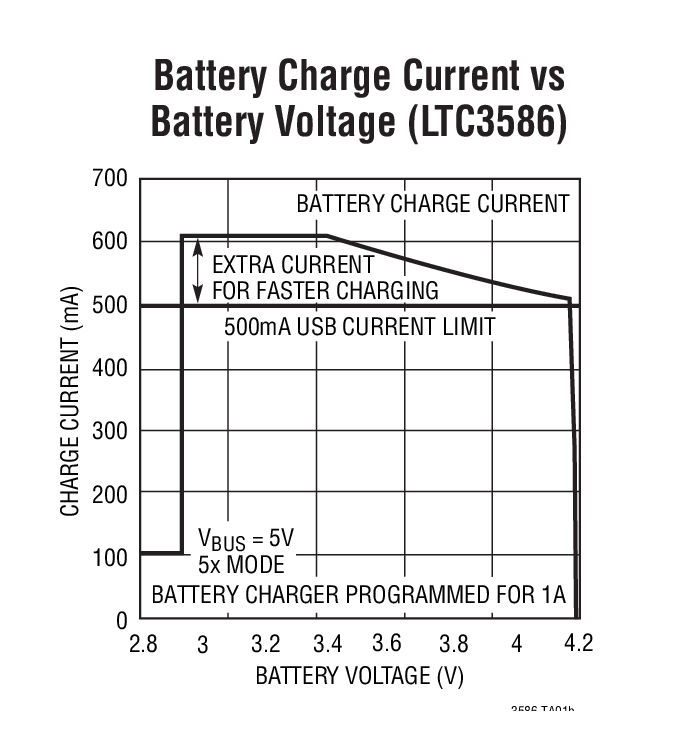

具 4.1V (LTC3586-1) 或 4.2V (LTC3586) 浮置电压和 1.5A 最大充电电流的全功能锂离子/聚合物电池充电器
内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电

当从 BAT 引脚供电时，无负载静态电流 <30μA
双通道、高效率、降压型 DC/DC (400mA I_OUT)
高效率、降压-升压型 DC/DC (1A I_OUT)
高效率、升压型 DC/DC (800mA I_OUT)

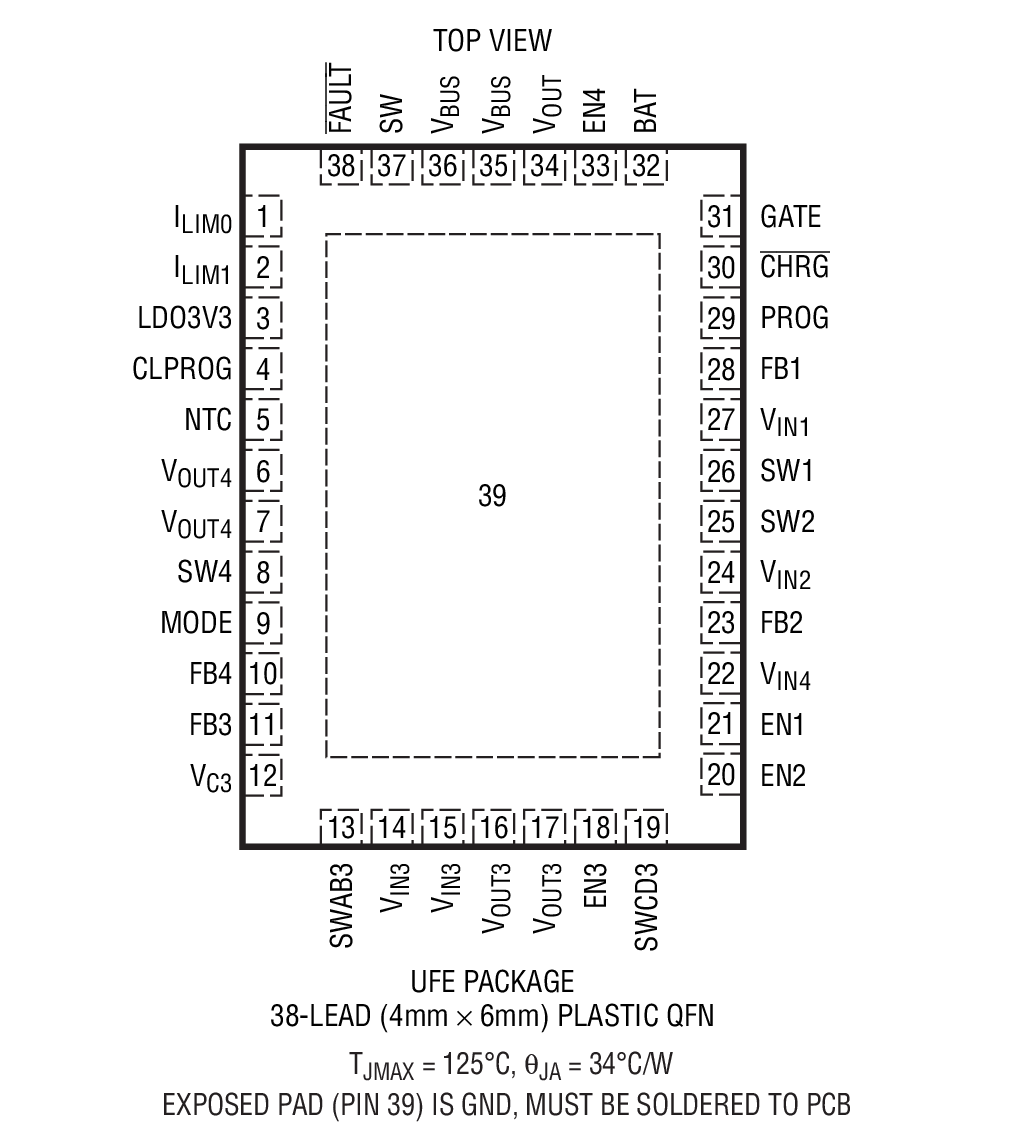

紧凑型 (4mm × 6mm × 0.75mm) 38 引脚 QFN 封装

产品详情和应用

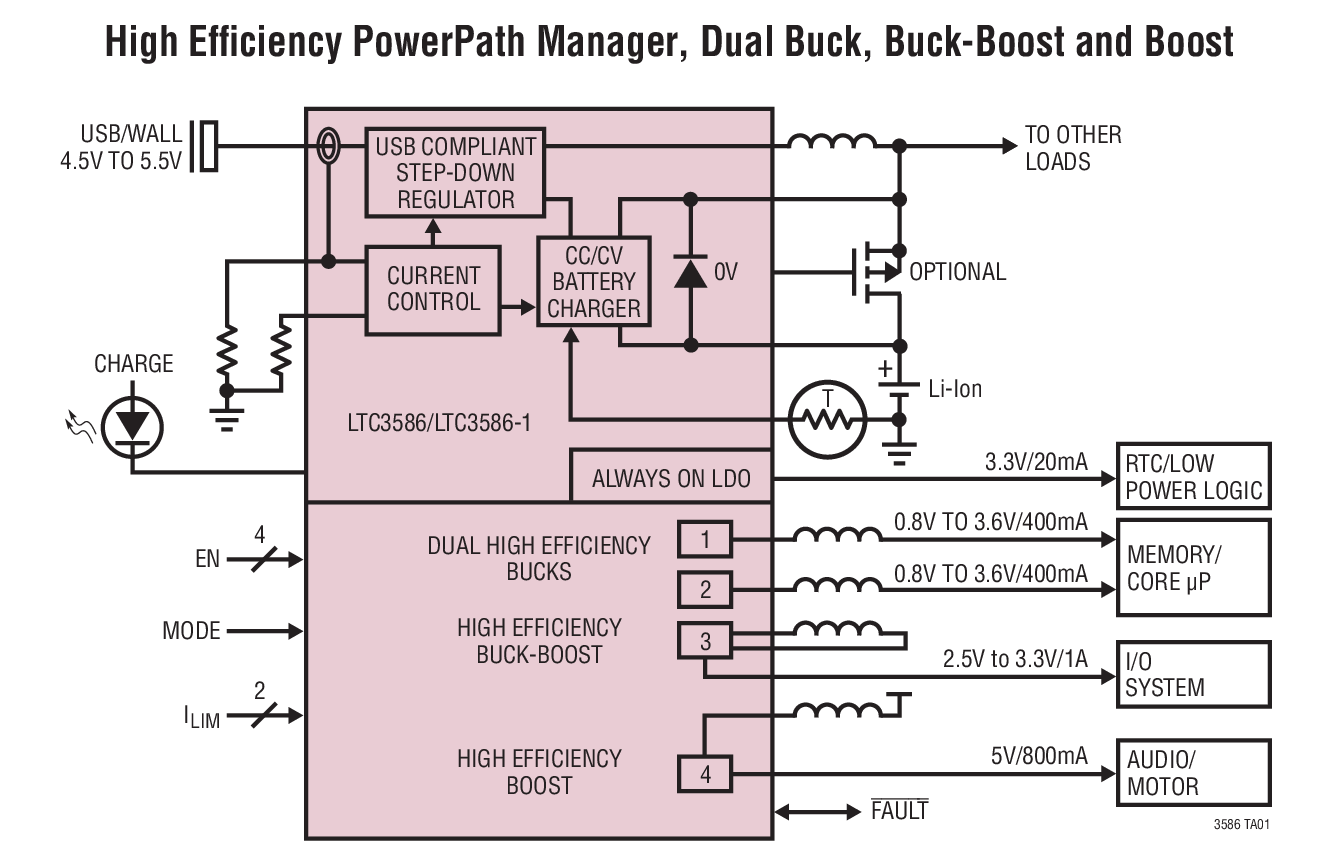

LTC3586/LTC3586-1 是高集成度电源管理和电池充电器 IC，面向锂离子/锂聚合物电池应用。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、电池充电器、理想二极管和 4 个同步开关稳压器 (两个降压、一个降压-升压和一个升压)。LTC3586/ LTC3586-1 专为 USB 应用而设计，其开关电源管理器自动地把输入电流的最大值限制为100mA 或500mA (对于USB 应用)，或者 1A (对于适配器供电应用)。

与线性充电器不同，LTC3586/LTC3586-1 的开关结构能够把可从 USB端口获得的功率几乎全部传输至负载，而尽量减少功耗和热量消耗，这放宽了狭小空间里的热约束条件。两个降压型稳压器各能提供高达 400mA 的电流，降压-升压型稳压器可提供 1A电流，而升压型稳压器则至少能提供 800mA 电流。

LTC3586/LTC3586-1 采用扁平 (高度仅 0.75mm)、38 引脚 4mm × 6mm QFN 封装。

Options

Float Voltage (V)

Fault Pin Functionality

Boost Overvoltage Threshold (V)

Boost Overvoltage Hysteresis

LTC3586

4.2V

Bi-Directional with Latch

5.3V

300mV

LTC3586-1

4.1V

Bi-Directional with Latch
