特性

• 3.4V至13.2V输入电压范围
• 1MHz、效率高达90%、同步DC-DC降压转换器
• 1V2、1V8和ADJ电源转换器与3V3和5V0异相工作
• 工作在667kHz升压转换器提供高达32V输出电压，可驱动多达8个WLED
• 所有电源转换器采用内部补偿
• 快速电源瞬态响应和负载瞬态响应
• 所有电源转换器输出具有内部软启动和短路保护功能
• 输入过压和反接保护
• 基于250ms定时器的故障保护用于过载、短路故障
• I²C串口用于开/关控制、输出电压设定、WLED电流设定、GPIO设置、故障监测
• 在整个工作电压和温度范围内，待机电流< 15µA
• 紧凑的56引脚、7mm x 7mm TQFN封装

产品详情和应用

MAX8904电源管理IC为2节Li+手持/锂聚合物应用(诸如销售终端机、数字SLR摄像机、数字摄像机以及超便携移动PC)提供完备的电源解决方案。

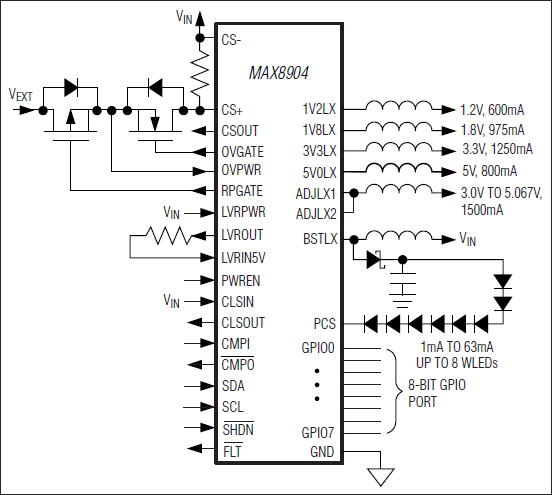

MAX8904包含5个内置MOSFET的降压调节器(1V2、1V8、3V3、5V0和ADJ)，可为处理器内核、存储器、I/O和其它需要电源轨的系统提供+1%/-3%的输出电压。WLED升压调节器支持LCD背光应用，可向多达8个WLED提供35mA的电流。该升压转换器也可配置为6位可编程电压源，提供63mA的输出电流。500mA、内置MOSFET和限流开关(CLS)允许系统设计者控制外围器件的输入功率。

MAX8904可控制一个外部n-MOSFET用于输入过压保护(典型值13.5V)，也可控制一个外部p-MOSFET用于下游电路的反极性保护(高达-28V)。用于电源管理的系统输入电流监测是通过板载检流放大器(CSA)来实现，该放大器为差分输入并具有1.2V满摆幅、以地为参考的模拟输出。

400kHz、I²C接口支持ADJ电源轨和升压调节器(电压源模式)输出电压的设定，升压调节器(WLED电流调节器模式)的WLED电流设定，GPIO控制，还可使能/禁用ADJ、5V0、升压调节器和CSA模块。在系统故障的条件下，当由MAX8904的/FLT引脚引发中断时，I²C接口还可打开主处理器读取板载故障状态寄存器。

紧急关断输入(/SHDN)允许通过I²C预先选择转换器，以便于在电源故障条件下立即关断，以节省宝贵的固件运行时间。MAX8904内部包含一个独立的低电平有效、14V漏极开路输出比较器(CMP)，内置1.25V基准。MAX8904 PWREN逻辑输入开启1V2、1V8、3V3和5V0默认电源电压。

MAX8904采用56引脚、7mm x 7mm TQFN封装。

应用

• 数字SLR摄像机
• 数字摄像机
• 销售终端机(POS)
• 超便携移动PC
