特性

• 智能电源选择
• 能够在没有电池的情况下保持系统工作
• USB/AC适配器、单节Li+充电器
• 3路2MHz降压转换器
  • 95%峰值效率
  • 100%占空比
  • 整个负载/电源/工作温度范围内保持±3%的输出精度
• 2至6个串联WLED驱动器，具有亮度控制
• /REG1复位输出
• 短路/过热/输入欠压/过压保护
• 上电/掉电排序(MAX8819C)
• 总方案尺寸小于90mm²

产品详情和应用

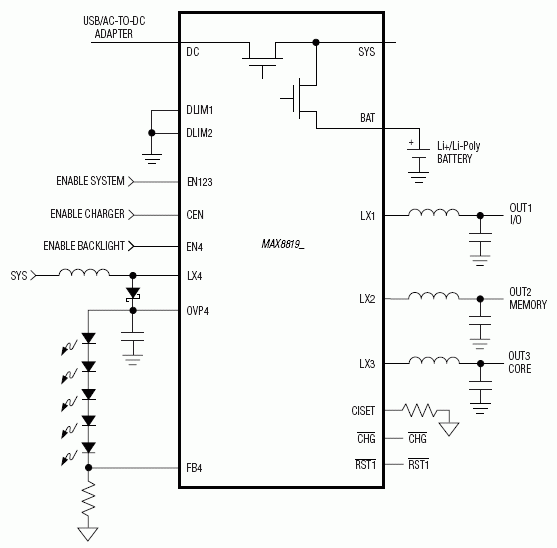

MAX8819_是用于MP3播放器及其它手持设备的完整电源方案。IC包含电池充电器、降压转换器和WLED电源。器件提供为IC供电的AC-DC适配器或USB端口的内部限流开关、1节锂离子(Li+)或锂聚合物(Li-Poly)充电器、3路降压转换器和一路用于驱动2-6个白光LED并带有串行亮度控制接口的升压转换器。芯片集成了所有用于充电和选择电池、外部电源为系统负载供电的开关，无需外部MOSFET。MAX8819C为OUT1、OUT2和OUT3提供上电/掉电排序。

Maxim的智能电源选择器充分利用有限的USB或AC-DC适配器电源的功率，电池充电电流和输入电流门限可独立设置，在保证系统供电的前提下利用输入电源为电池充电。可通过电阻设置充电电流，输入电流门限可选择100mA、500mA或1A。自动输入选择智能管理电池、外部电源为系统负载供电。另外，片内过热检测门限可降低电池充电速率，防止电池过热。

应用

• 蜂窝电话
• 数码相机
• 手持式仪表
• 低功耗手持式产品
• MP3播放器
• PDA
• 便携式GPS设备
