ADI亚德诺 LTC3456 产品介绍

2026-03-09 0次

特性

可在两节电池、USB 和 AC 墙上适配器输入电源之间实现无缝切换
主输出：固定的 3.3V 输出
内核输出：可调范围从 0.8V 至V_BATT(MIN)
热插拔 (Hot Swap^TM) 输出用于存储卡
在停机期间所有输出均放电至地电位
电源排序：主输出和热插拔输出在内核输出之后上升
准确的 USB 电流限制
高频操作：1MHz

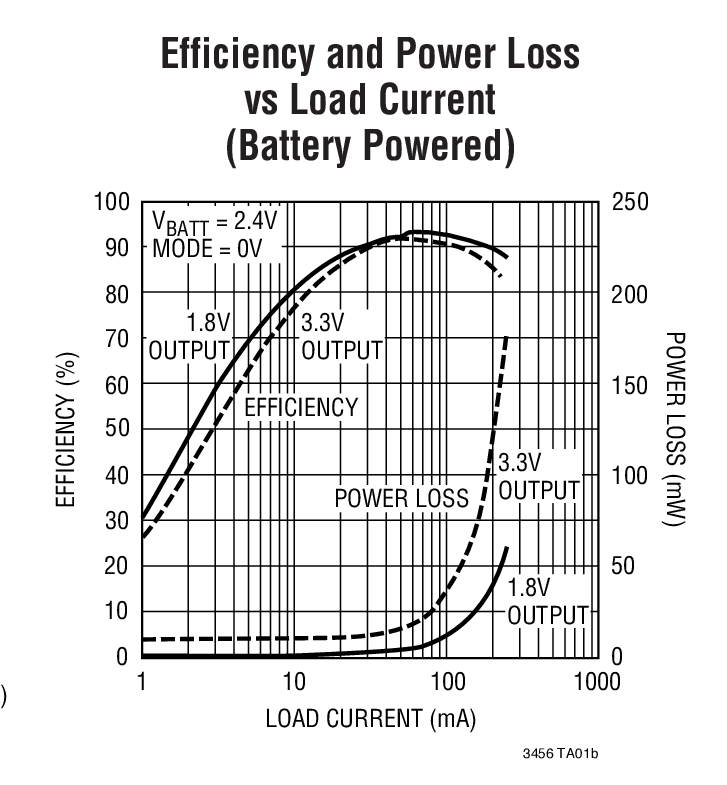

高效率：达 92%

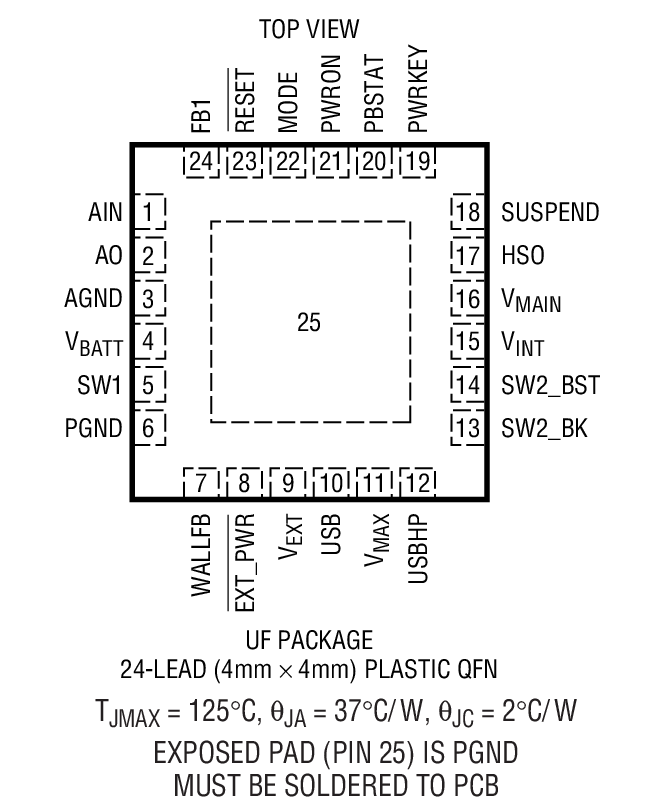

小外形 (4mm x 4mm x 0.75mm) 24 引脚 QFN 封装

      

产品详情和应用

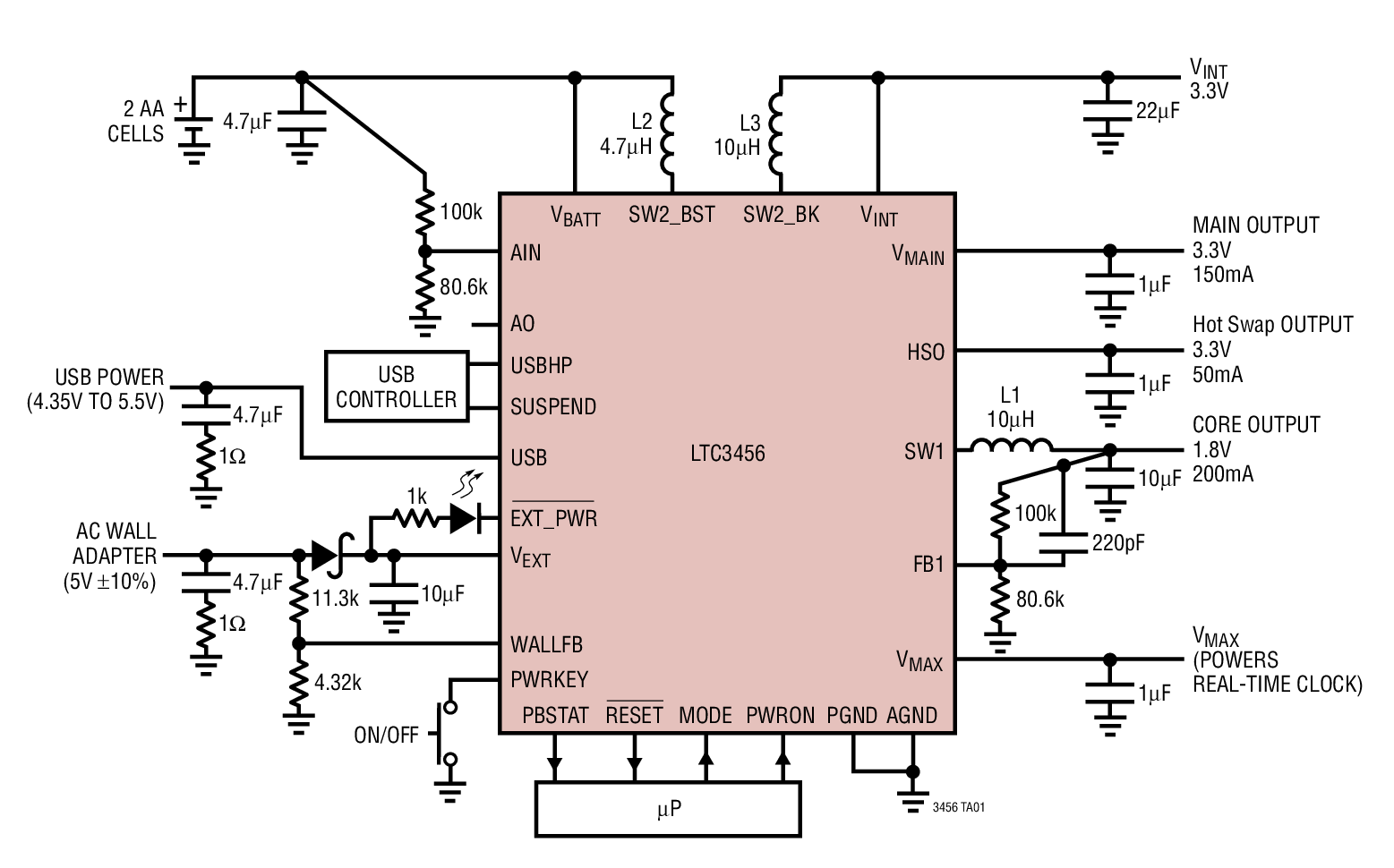

LTC^®3456 是一款完整的电源管理系统 IC，其专为多种便携式应用而优化。该器件可产生两个单独的电源轨：一个 3.3V (固定) 主电源和一个 1.8V (可调) 内核电源。此外，LTC3456 还包含一个 USB 电源管理器、一个热插拔输出、一个低电池电量指示器和一个始终保活的 VMAX 输出。LTC3456按照以下优先级次序从三种电源的其中一种获取功率：墙上适配器、USB 端口或两节碱性 / NiCd / NiMH 电池。根据 USBHP 引脚的状态，从 USB 端口吸收的电流被准确地限制为 100mA 或 500mA。

主开关电源和内核开关电源均为高效率、1MHz 固定频率 PWM 转换器。LTC3456 可提供小外形 (4mm x 4mm x 0.75mm) 24 引脚 QFN 封装，因而非常适合对空间敏感的便携式设备。

应用

GPS 便携式导航器
MP3 播放机
数码相机
手持式计算机
