特性

• 2.5V至5.5V电源电压范围
• 1.2MHz电流模式升压调节器
  • 为脉冲负载提供快速瞬态响应
  • 高精度输出电压(1%)
  • 片内20V、3A、0.16Ω n沟道MOSFET
  • 高效率(85%)
• 用于V_GON和V_GOFF的线性稳压控制器
• 高性能运算放大器
  • ±130mA输出短路电流
  • 45V/µs压摆率
  • 20MHz -3dB带宽
  • 满幅度输入/输出
• 逻辑控制、延时可调的高压开关
• 定时器延迟故障闭锁所有调节器输出
• 过热过载保护
• 0.6mA静态电流

产品详情和应用

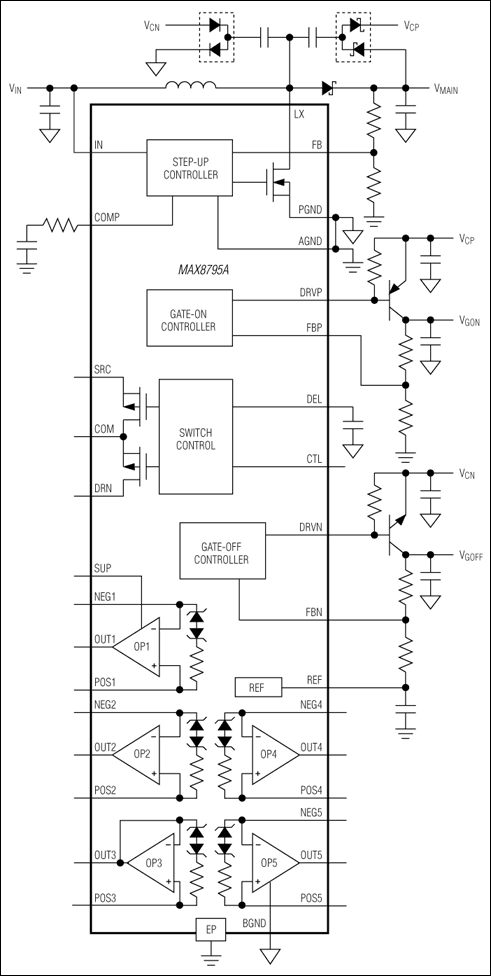

MAX8795A包含一个高性能的升压转换器、两个线性稳压控制器和5个大电流运算放大器，适用于有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)。还包含一个带可编程延时的逻辑控制高压开关。

升压DC-DC转换器为面板源驱动器IC提供稳定的电源电压。转换器为高频(1.2MHz)电流模式调节器，集成20V n沟道MOSFET，允许使用超小型电感和陶瓷电容。该器件能为脉冲负载提供快速瞬态响应，并提供85%以上的效率。

栅极开通、栅极关断线性稳压控制器使用连接在开关节点的外部电荷泵，提供稳定的TFT栅极开通、关断电源。MAX8795A包含5个高性能运算放大器。这些放大器用于驱动LCD背板(VCOM)或gamma校正分压器。器件提供高输出电流(±130mA)，高压摆率(45V/µs)，宽频带(20MHz)以及满幅度输入输出。

MAX8795A采用无铅、32引脚、薄型QFN封装，最大厚度仅为0.8mm，适合超薄LCD面板设计，同时还提供32引脚LQFP封装，具有0.8mm引脚间距。

应用

• 汽车显示器
• LCD监视器面板表
• 笔记本电脑显示器
