ADI亚德诺 MAX20356 产品介绍
2026-03-09
0次
特性
- 延长充电时间间隔
- 3 x Nano-IQ，400mA 降压型稳压器（IQ = 400nA 典型值）
- 0.500V 至 1.130V，步进为 10mV
- 0.500V 至 2.075V，步进为 25mV
- 0.500V 至 3.650V，步进为 50mV
- 2 x Micro-IQ LDO/负载开关（IQ = 1μA 典型值）
- 1.71V 至 5.5V 输入电压范围
- 100mA 输出电流容量
- 0.900V 至 4.0V，步进为 100mV
- Nano-IQ 快速瞬态 LDO（IQ = 820nA 典型值）
- 针对传感器 AFE 进行了优化
- 1.71V 至 5.5V 输入电压范围
- 100mA 输出电流容量
- 0.900V 至 4.075V，步进为 25mV
- Nano-IQ 实时时钟 LDO（IQ = 200nA 典型值）
- 可为 μC 定时器中的 RTC 配置始终在线状态
- 1.2V [+25mV、+50mV] 和 1.8V [+25mV、+50mV]
- Micro-IQ 升降压稳压器（IQ = 2μA 典型值）
- 1.5W 输出
- 2.6V 至 5.5V，步进为 50mV
- 动态电压缩放
- 3 x Nano-IQ，低导通电阻负载开关（IQ = 260nA 典型值）
- 0.25Ω 低导通电阻（典型值）
- 短路保护
- 软启动特性
- 易于实现的锂离子电池充电
- 宽范围快速充电电流：4mA 至 500mA
- +28V/-5.5V 容限输入
- 可编程 JEITA 电流/电压分布
- 可编程自动阶段充电
- 与 MAX20361 太阳能收集器无缝交互
- 提供多用途控制引脚，以便进行灵活控制
- 通过高度集成最大限度减少了解决方案尺寸
- 可编程按钮控制器
- 可编程电源测序
- 电池密封运输模式
- 片内电压/充电电流监视器多路复用器
产品详情和应用

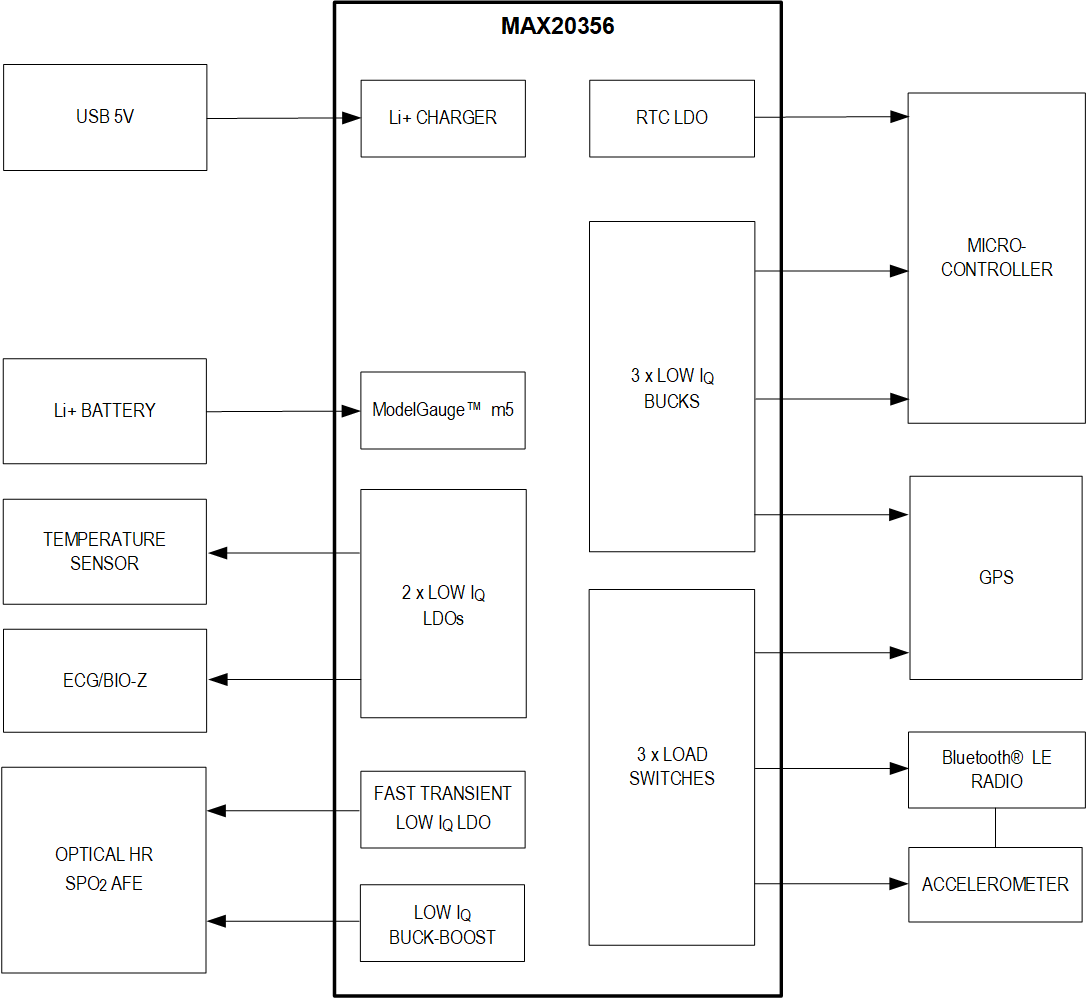

MAX20356 是一款高度集成和可编程的电源管理解决方案，专为超低功耗可穿戴设备应用而设计。该解决方案经过优化，旨在提高终端产品的价值，通过延长电池寿命和缩小整体解决方案尺寸来提高效率。一组经过功耗优化的灵活电压稳压器，包括多个降压转换器、一个升降压转换器和一组线性稳压器，可提供高度集成的能力，能够创建全面优化的电源架构。每个稳压器的静态电流极低，可为始终在线的应用延长电池寿命。
MAX20356 包括一个完整的电池管理解决方案，具有电池密封、充电器、电源路径和电量计。充电器内置有热管理和输入保护功能。该套件还包含一个工厂可编程的按钮控制器，具有多个输入，可根据特定产品用户需求进行定制。
一款低噪声、1.5W 的升降压转换器为光学心率系统（如 PPG 和 SPO2 测量）中使用的 LED 提供高效和干净的电源转换。MAX20356 还配备一个nano IQ 快速瞬态 LDO，专为模拟前端 (AFE) 传感器的使用进行了优化。MAX20356 可通过 I2C 接口进行了配置，允许对各种功能进行编程并读取套件状态，包括通过监控多路复用器来读取温度和电源电压的能力。

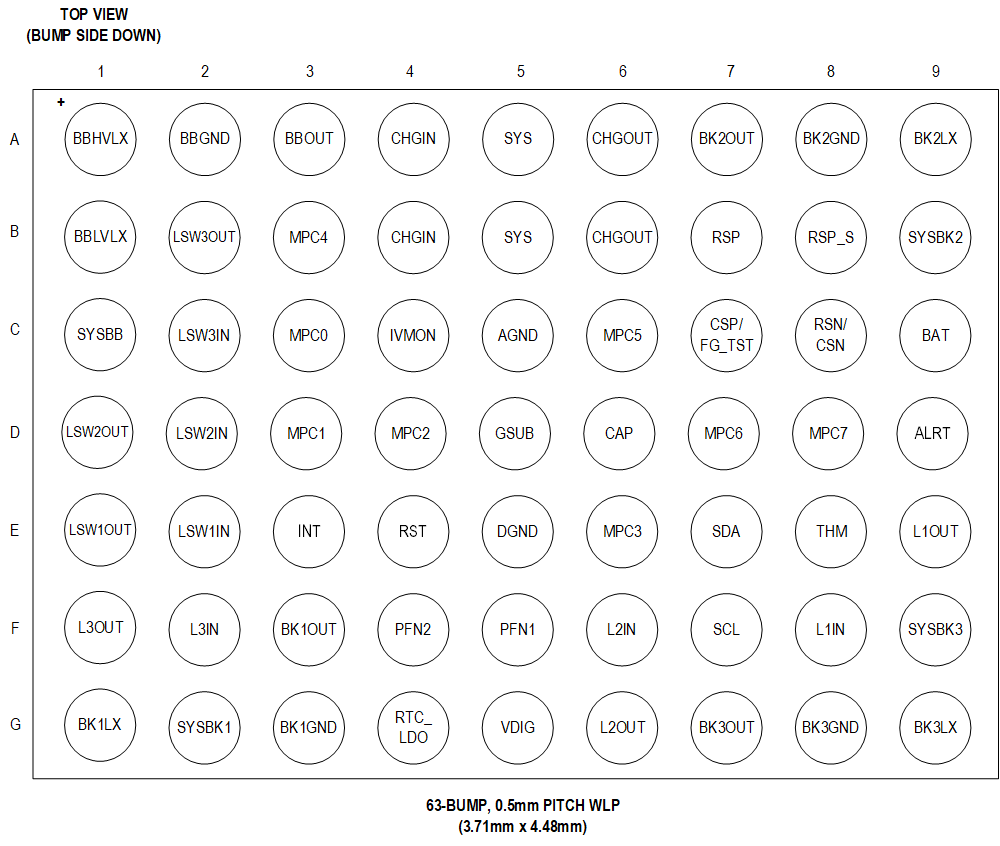

MAX20356 提供 63 焊球、0.5mm 间距、3.71mm x 4.48mm 的晶圆级封装 (WLP)，具有 -40°C 至 +85°C 的扩展温度范围。
应用
- 可穿戴设备
- 物联网 (IoT)
