• 可从一个 3V 电源来驱动多达 10 个白光 LED
• 单引脚停机和电流设置
• LED 在停机模式中被断接
• 32:1 的线性亮度控制范围
• V_IN 范围：2.7V 至 5.5V
• ±5% 输出电流准确度 (在全标度)
• 低停机电流：3μA
• 1MHz 开关频率
• 仅需 1μF 输出电容器

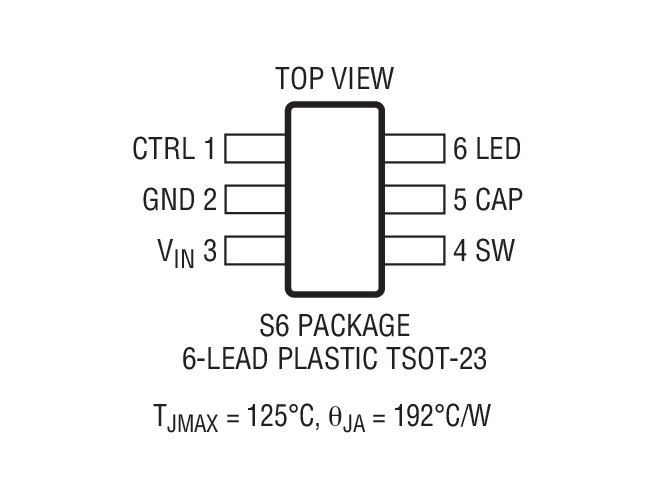

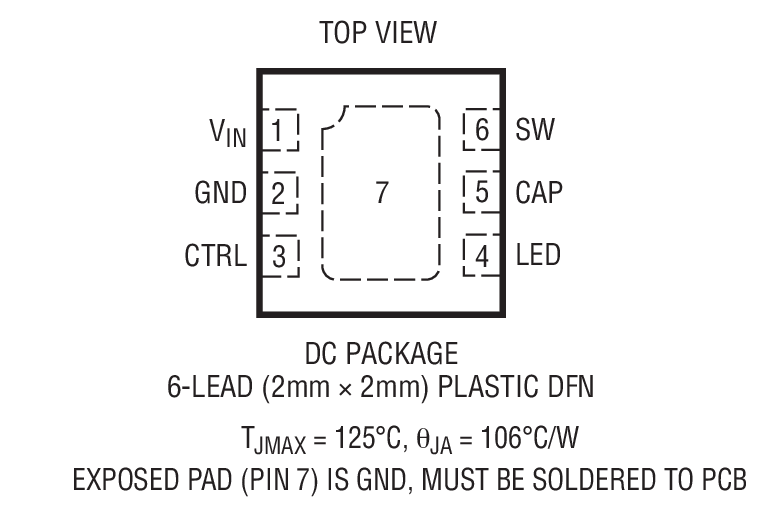

• 扁平 6 引脚 DFN (2mm x 2mm x 0.75mm) 和 6 引脚 SOT-23 封装

产品详情和应用

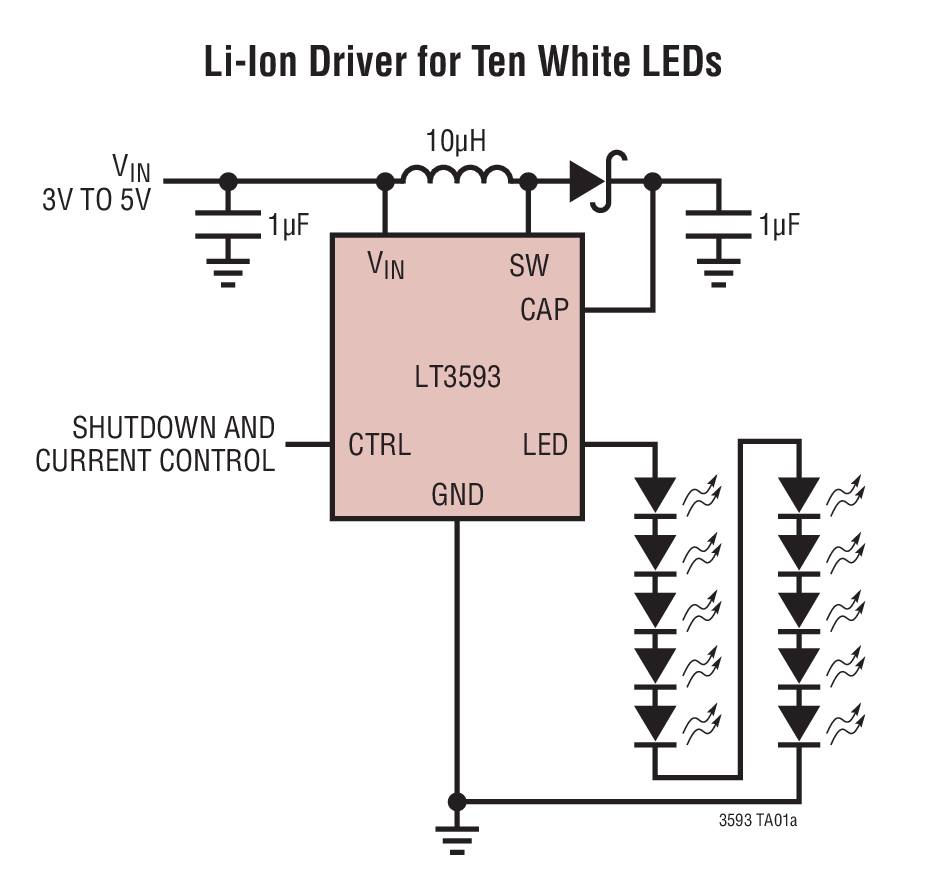

LT^®3593 是一款升压型 DC/DC 转换器，专为从单节锂离子电池来驱动多达 10 个串联白光 LED 而设计。LED 的串联连接提供了相等的 LED 电流，并免除了增设镇流电阻器的需要。该器件具有一种独特的高压侧 LED 电流检测功能，使其能够在 LED 串的低压侧可在任何地方回接至地的场合中起一个“单线式电流源”的作用。

其他特点包括停机模式中的输出断接、开路 LED 保护和单引脚停机/LED 电流控制。对 CTRL 引脚进行电平变换，以通过一个内部计数器和一个 5 位 DAC 来调节 LED 电流。

LT3593 的开关频率为 1MHz，因而允许使用纤巧型外部元件。恒定频率开关操作实现了低输入噪声，并可采用一个小的输出电容器。LT3593 采用 6 引脚 DFN (2mm x 2mm) 和 6 引脚 SOT-23 封装。

Applications

• 蜂窝电话
• 数码相机
• PDA、手持式电脑
• MP3 播放器
• GPS 接收机
