ADI亚德诺 LT8356-1 产品介绍

2026-03-09 0次

特性

128:1 内部指数 PWM 调光
两引脚乘法模拟调光
内部展频 (SSFM)
20000:1 100Hz 外部 PWM 调光
轨至轨 LED 电流检测：0V 至 120V
±2% LED 电流调节
±2% 输出电压调节
LED 短路/断路保护和指示
宽输入电压范围 (5V 至 100V)

适用于 PWM 和输出断开功能的 PMOS 交换芯片驱动器
恒流和恒压调节
开关频率可调节至高达 2MHz。
具有滞后的可编程 V_IN UVLO

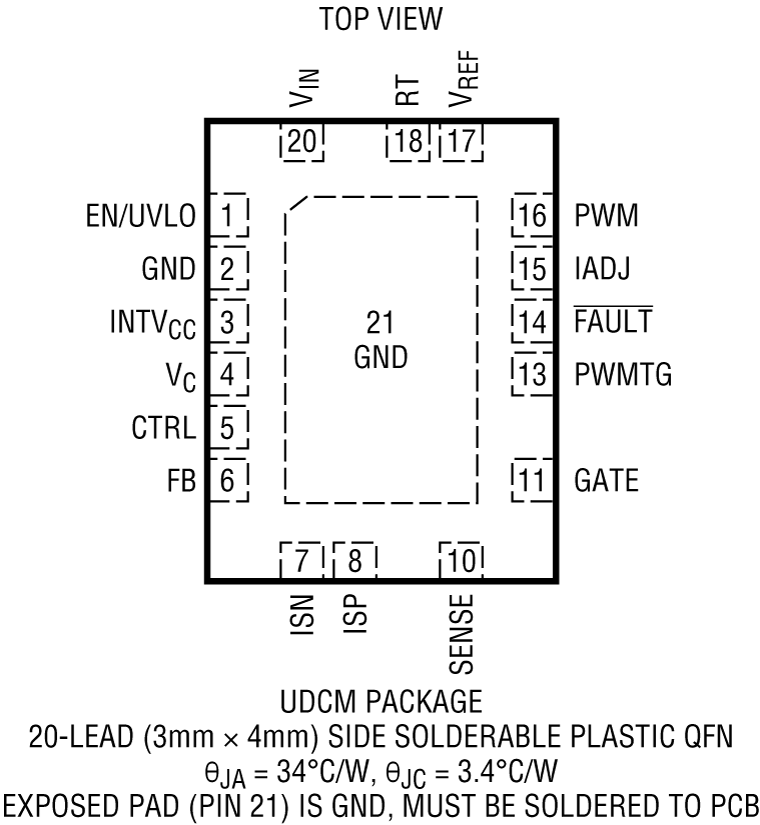

侧焊 20 引脚 3mm ×4mm QFN 封装
AEC-Q100 适用于汽车应用

产品详情和应用

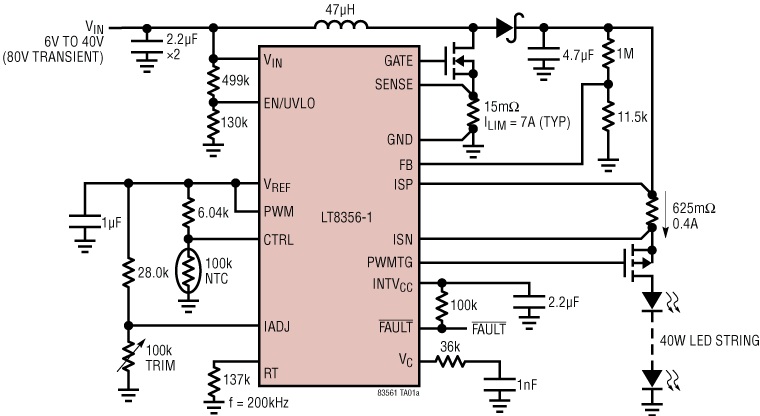

LT8356-1是一款DC/DC控制器，专为驱动大电流LED而设计。固定频率、电流模式架构可在宽电源和输出电压范围内稳定工作。电压反馈引脚充当多个LED保护功能的输入，使得转换器可以作为恒压源运行。LT8356-1可以实现升压、升压至电池、降压模式、SEPIC和反激式LED驱动器。

LT8356-1在负载的高端或低端检测输出电流。CTRL和IADJ输入的乘积提供了输出电流的模拟编程。PWM输入和PWMTG高端PMOS驱动器提供基于时间的精确LED调光能力。由外部数字信号驱动时，PWM输入在100Hz时提供高达20000:1的LED调光比。由恒定电压驱动时，PWM输入从128个内部生成的精确指数间隔的调光比中选择一个，范围从0.78% 到100%。

应用

高电压LED应用
汽车前照灯/行车灯
精确限流稳压器
