ADI亚德诺 LT3967 产品介绍

2026-03-09 0次

特性

八个独立的 15 V/110 mΩ NMOS 开关
控制高达 54 V 的 LED 字符串调光器
I²C 具有可编程地址的串行接口
I²C 采用 CRC-8 的数据包错误检验
可编程 256:1（8 位） PWM 调光器
11位可编程时间精准指数衰减器
各开关独立开/关控制

具有短路/断路故障报告功能的可编程 LED 阈值
内部 PWM 信号发生器
可编程看门狗计时器
精准 V_IN 参考使能引脚
开关的上电/复位状态由用户定义

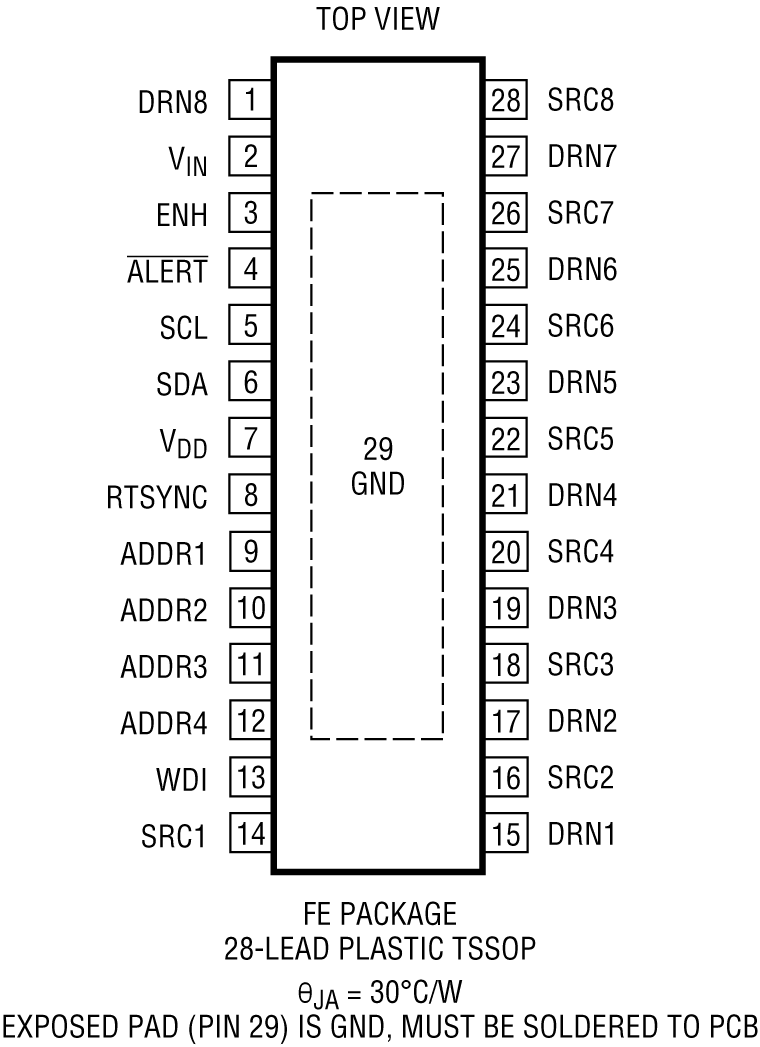

耐热性能增强型 TSSOP 封装

产品详情和应用

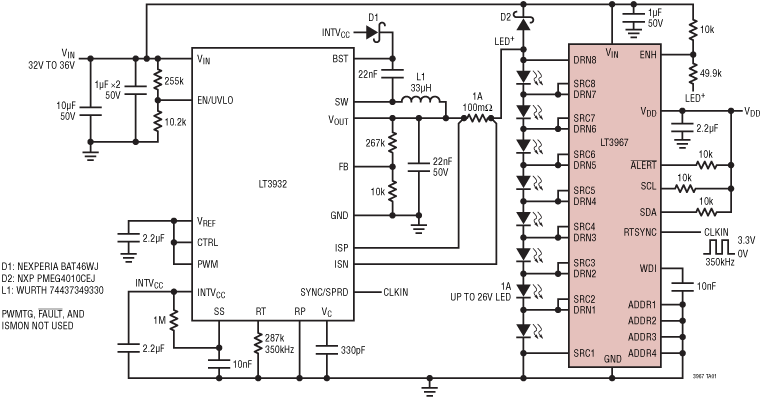

LT3967是一款LED旁路开关器件，使用常用电流源对灯串中的个别LED调光。它具有八个独立控制的浮动电流源15 V/110 mΩ NMOS开关。这八个开关可以并联和/或串联连接，从而使电流绕过灯串中的LED。LT3967使用 I²C 串行接口与微控制器进行通信。八个通道中的每个通道都可以独立编程，从而旁路常亮或常暗的LED串，或者进行PWM调光（有/无衰变）。使用可编程淡入淡出选项提供了PWM调光状态之间的11位分辨率指数跃迁。LT3967提供一个内部时钟发生器，还支持一个用于PWM调光的外部时钟源。LT3967报告每个通道的故障状况，例如LED开路和LED短路。四个地址引脚允许16个LT3967元件共享 I²C 总线并定义开关上的上电状态。

应用

汽车LED大灯组
大型LED显示屏
RGBW混色照明
