特性

• 2.7V至3.6V工作电压
• 高速20MHz串行接口
• 可调的40mA或者20mA峰值段电流
• 可直接驱动两个单色或者一个RGY阴极阵列8 x 8矩阵显示器
• 模拟逐位段电流校准
• 数字逐位段电流校准
• 256级面板亮度控制(所有驱动器)
• 每彩色象素级4级亮度控制
• 开路/短路LED探测
• 显示存储器页面突发写入
• 全局命令可访问所有驱动器
• 可通过外部调整管控制RGB面板或者更高电流/电压的面板
• 多显示数据页面方便进行动画显示
• 从每秒63个页面至每63秒一个页面自动切换，支持中断
• 限摆率段驱动器具有更低EMI
• 驱动器切换定时功能可扩展至多个驱动器，以降低电源峰值要求
• 低功耗关断，保持所有数据
• -40°C至+125°C温度范围

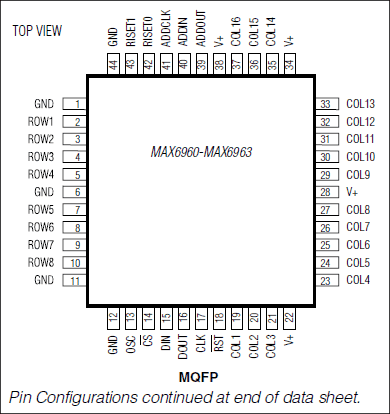

产品详情和应用

MAX6960–MAX6963是紧凑型阴极阵列显示驱动器，通过一个高速4线串行接口与微处理器连接，实现8 x 8点阵红色、绿色和黄色(R,G,Y) LED显示。

MAX6960–MAX6963无需外部元件，可驱动两个单色8 x 8矩阵显示器或者一个RGY 8 x 8矩阵显示器。驱动器还可以与外部调整管配合使用，以更高的电流和电压控制红色、绿色、蓝色(RGB)以及其他显示器。

MAX6960–MAX6963具有开路和短路LED探测功能，同时提供模拟和数字点阵段电流校准，以对不同生产批次的8 x 8显示器进行补偿或色彩匹配。

一个本地3线总线对多个互连的MAX6960–MAX6963进行同步，自动分配存储器映射地址，以适应用户的显示面板结构。

MAX6960–MAX6963的4线接口连接了多个驱动器，在驱动器之间共享、分配显示存储器映射。一个全局写操作可向同一面板上的所有MAX6960发送命令。

MAX6963分两级亮度控制来驱动单色显示器。MAX6962分两级或者四级亮度控制来驱动单色显示器。MAX6961分两级亮度控制来驱动单色或者RGY显示器。MAX6960分两级或者四级亮度控制来驱动单色或者RGY显示器。

应用

• 音频/视频设备
• 游戏机
• 工业控制
• 留言板
