ADI亚德诺 LT3762 产品介绍

2026-03-09 0次

特性

3000:1 外部 PWM 调光
250:1 内部 PWM 调光
宽 VIN 工作范围：2.5V 至 38.5V
高达 60V 的同步升压输出电压
适用于较低 EMI 的扩频调频
适用于 PWM 和输出断开功能的 PMOS 开关驱动器
恒流 (±3.5%) 调节
恒压 (±2%) 调节

轨至轨 LED 电流感应：0V 至 60V
可编程 VIN 欠压锁定
通过两个控制引脚进行模拟调光
100kHz 至 1MHz 工作频率
使用 OPENLED 标记实现可编程 LED 开路保护
短路保护和 SHORTLED 标记
在升压、SEPIC、降压模式或升压/降压模式配置下驱动 LED

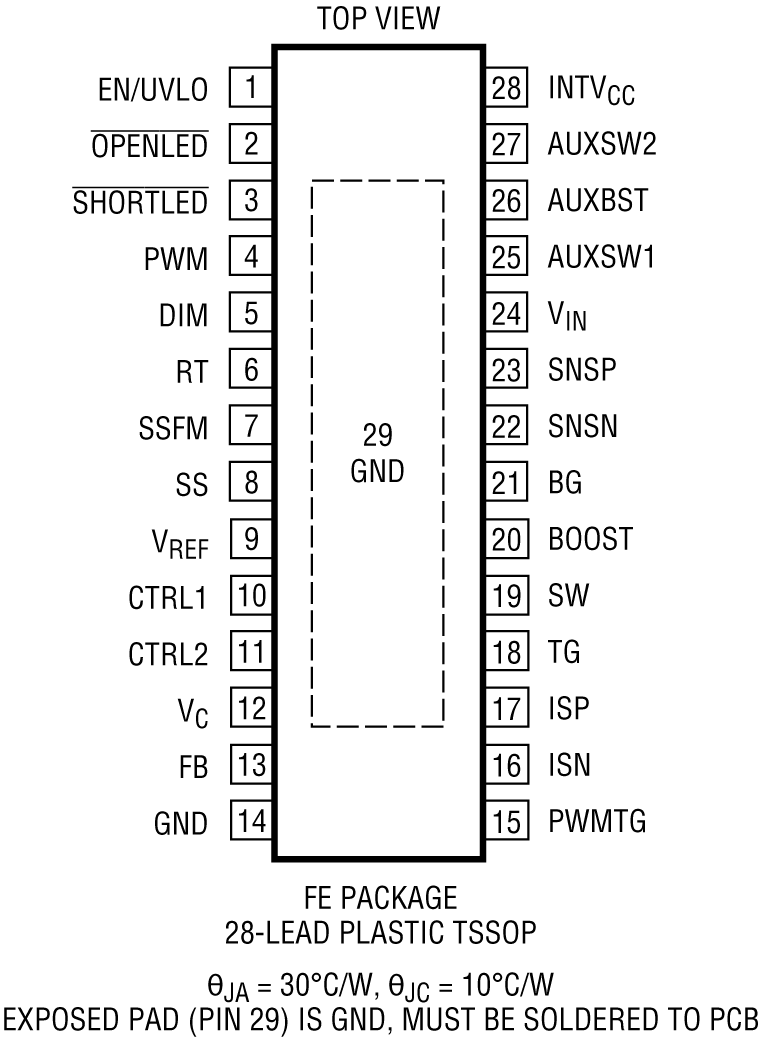

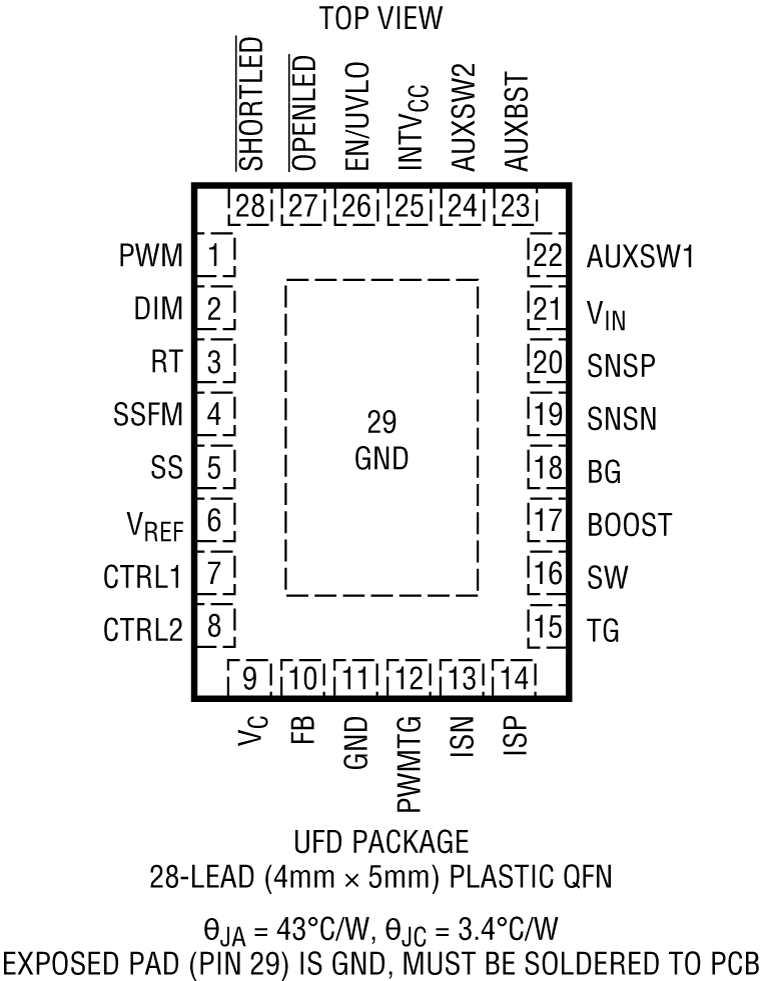

28 引脚 TSSOP 和 QFN (4mm × 5mm) 裸焊盘封装

产品详情和应用

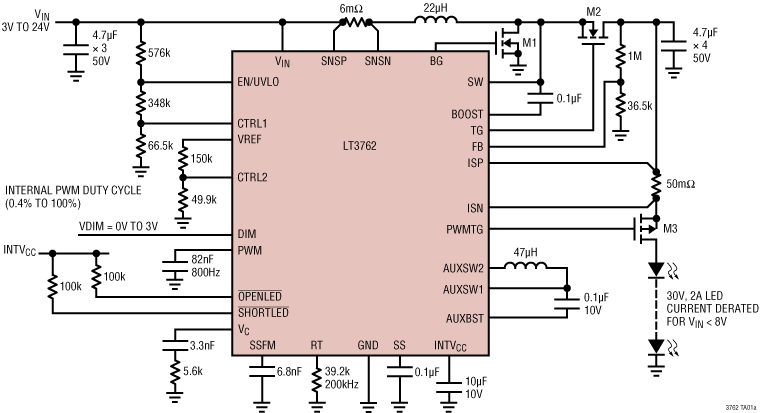

LT3762 是一款同步直流/直流控制器，适合用作恒流源和恒压稳压器。它采用可编程内部 PWM 调光信号发生器和同步闸极驱动器。LT3762 适用于驱动具有高效率和低功率损失的高电流 LED。轨至轨开关电流感应支持同步升压拓扑和非同步拓扑（例如 SEPIC）。电压反馈引脚充当多个 LED 保护功能的输入，同时允许转换器作为恒压源运行。

用户可以使用频率调整引脚在 100kHz 至 1MHz 范围内对频率进行编程，从而优化效率、性能和外部组件大小。在 SSFM 引脚上添加电容器可以激活扩频调制功能以降低 EMI。LT3762 还包含集成的直流/直流转换器，以便为 N 通道 MOSFET 闸极驱动器高效生成稳压的 7.5V 电源。PWM 引脚控制 PWMTG 以驱动 P 通道 MOSFET，从而实现高 PWM 调光范围 (3000:1) 并提供 LED 过流保护和短路保护升压能力。

应用

工业和汽车照明
精确电流限制电压稳压器
