特性

• 高达 36V LED、两串 x 60mA LED 驱动器
• 宽输入范围：2.9V 至 40V
• 高达 40000:1 PWM 调光 (250ns LED 导通时间)
  (与 V_OUT 上的泄漏无关)
• ±2% LED 电流匹配 (典型值为 ±0.3%)
• 集成型肖特基二极管
• 内部 400mΩ、40V、1A 开关
• 由单个电阻器设定用于两个高侧电流源的 LED 电流 (10mA 至 60mA)
• 输出可适应 LED V_F 以实现更优效率
• 即使在 V_IN > V_OUT 的情况下 LED 电流也处于稳定状态
• 用于 LED 开路和 LED 短路至 GND 的故障标记 + 保护 (另一串处于调节状态)
• 可编程最大 V_OUT (已调节)
• 内部补偿、软起动和热调整
• 准确的 EN/UVLO 门限
• 固定的 2MHz 开关频率

产品详情和应用

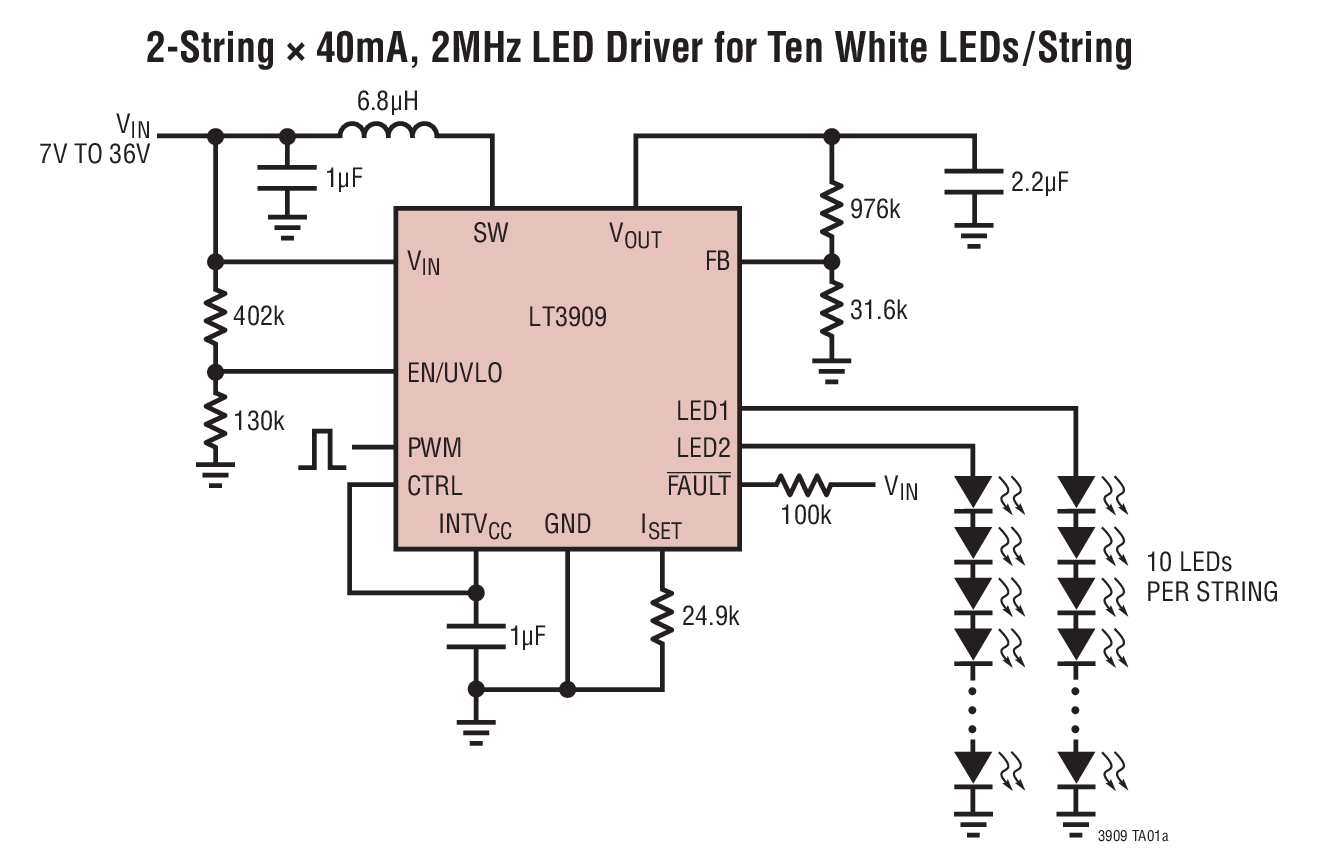

LT^®3909 是一款两串 x 60mA LED 驱动器，其具有一个能够驱动高达 36V 之 LED 的固定 2MHz 升压型 DC/DC 转换器。每个 LED 灯串包含一个具 ±2% LED 电流匹配的准确高侧电流源。输出电压可适应 LED V_F 中的变化以实现更优的效率。

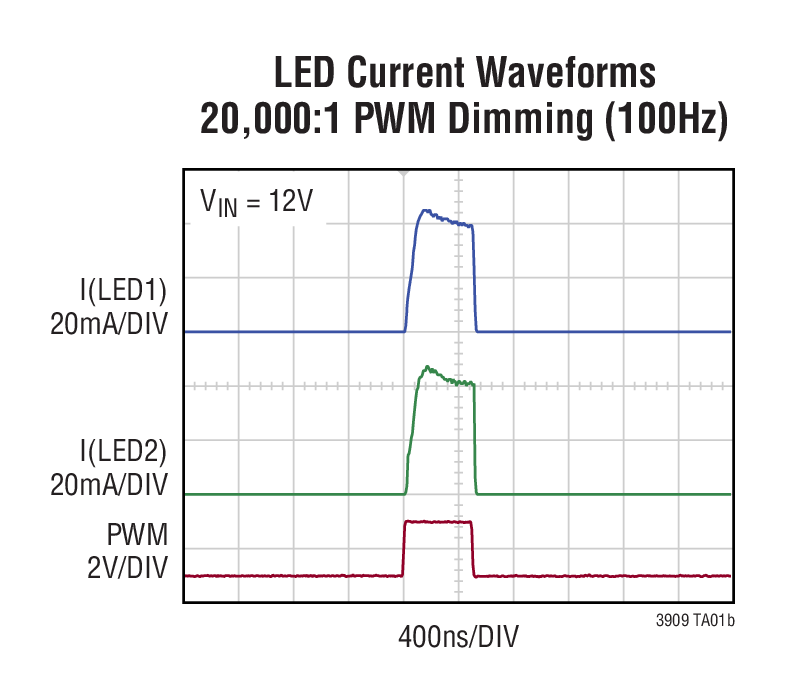

最大 LED 电流可设置在 10mA 至 60mA 的范围内 (每个灯串采用单个电阻器)。可利用模拟调光 (高达 10:1) 或 PWM 调光 (在 100Hz 高达 40000:1，在 25kHz 则高至 160:1) (与 V_OUT 上的泄漏无关) 来降低 LED 亮度。LED 引脚可并联以提供较高的 LED 电流。

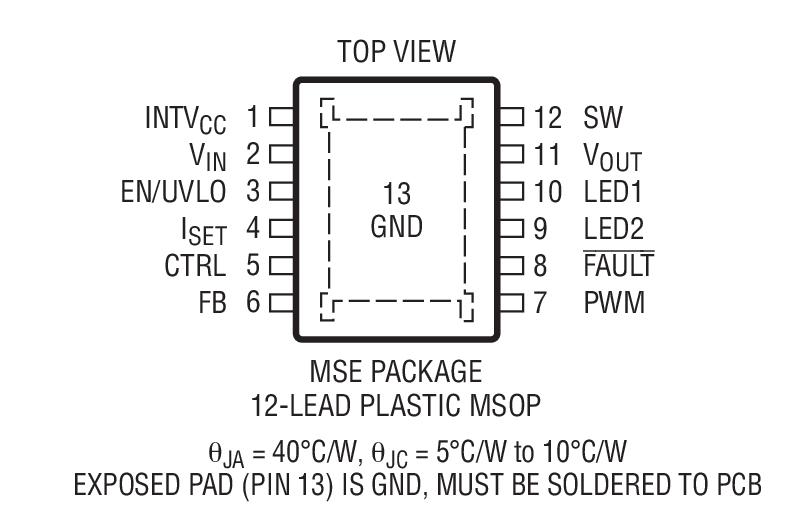

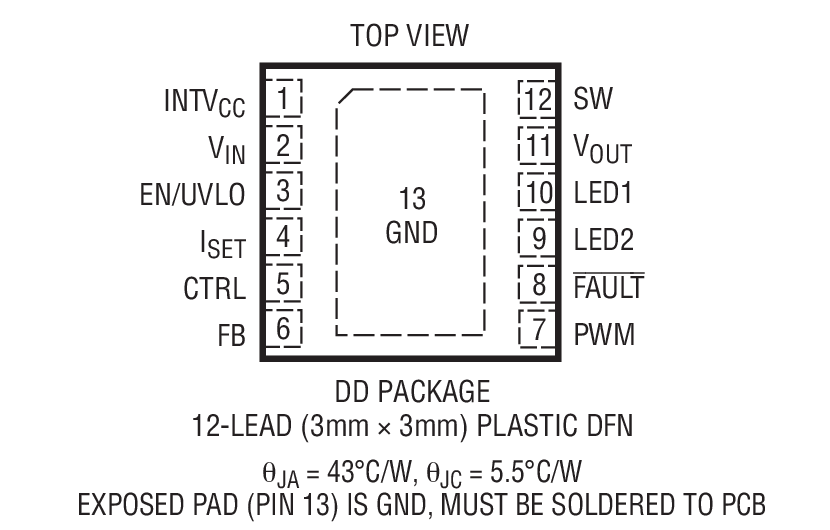

其他特点包括：用于开路 LED 保护的可编程最大 V_OUT、一个用于指示 LED 开路或 LED 短路至 GND 的故障标记以及一个负责安全地限制结温的内部调节环路。另外，LT3909 还包括内部补偿、内部软起动和微功率停机功能。LT3909 采用 12 引脚 (3mm x 3mm) DFN 封装和 12 引脚 MSOP 封装。

• PDA、手持式计算机
• GPS 接收机
• 汽车显示器
• 高对比度仪表盘
