ADI亚德诺 ADP1650 产品介绍

2026-03-09 0次

特性

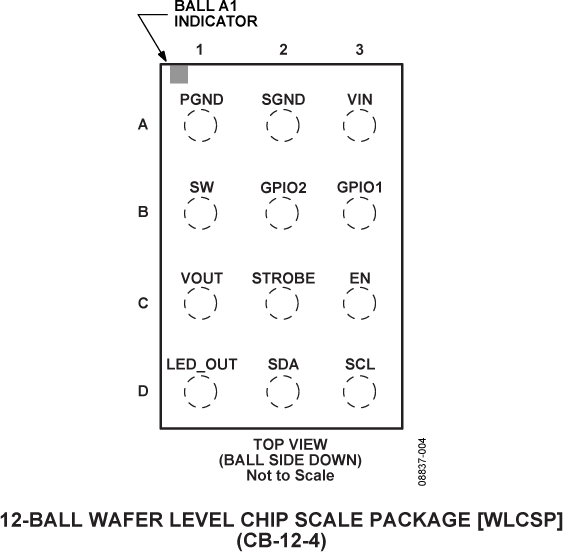

2 mm × 1.5 mm、12引脚小型WLCSP封装
最小尺寸、1 mm高、1 μH功率电感
LED电流源支持本地LED接地
进出LED的布线更简单
LED散热性能更佳
同步3 MHz PWM升压转换器，无需外部二极管
闪光时，降低输入电池电流的高电平
在手电筒模式下，限制电池电流耗散

闪光灯模式中，一个LED的电流最高达1500 mA，所有条件下的精度为7%
手电筒模式中，电流最高达200 mA
可编程直流电池电流限制（4种设置）
可编程闪光定时器，最长1600 ms
低VBAT模式可自动降低LED电流
4位ADC用于LED V_F、芯片/LED温度回读
欲了解更多特性，请参考数据手册

产品详情和应用

ADP1650是一款用于高分辨率照相手机的超小尺寸、高效率单路白色LED闪光灯驱动器，可在低光照环境下提高图像和视频质量。这款器件集成了一个可编程1.5 MHz或3.0 MHz同步电感升压转换器、一个I²C兼容接口和一个1500 mA电流源。由于这款驱动器具有高开关频率，因而可以采用1 mm高、低成本、1 μH小型功率电感，电流源允许LED阴极接地，以改善散热性能，实现低EMI和紧凑布局。

这款LED驱动器在整个电池电压范围内都具有极高的效率，可以较大限度地提高输入电源到LED电源的转换效率，并使闪光时的电池电流降至较低。可编程直流电池限流功能可安全地使所有LED V_FC兼容接口支持定时器、电流和状态位回读编程特性，以实现工作状态监控和安全控制。

ADP1650采用紧凑型12引脚、0.5 mm间距WLCSP封装，额定工作温度范围为−40°C至+125°C的结温范围。

应用

支持相机功能的手机和智能电话
数码相机、便携式摄像机和PDA
