特性

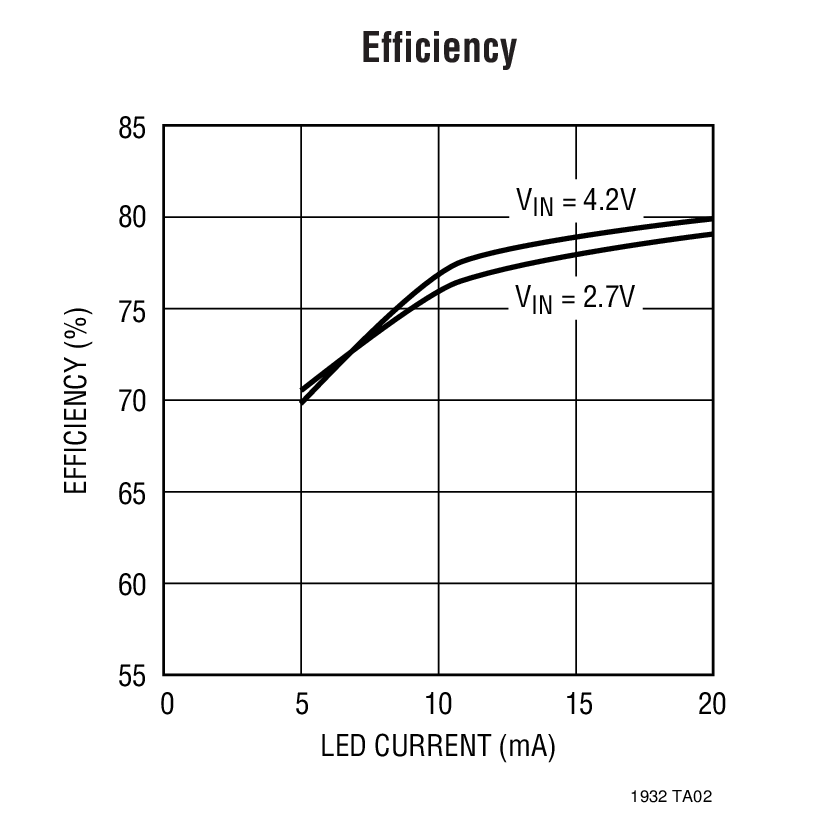

• 效率高达 80%
• 固有匹配的 LED 电流
• 可调控制的 LED 电流
• 可采用 2V 驱动 5 个白光 LED
• 可采用 2.7V 驱动 6 个白光 LED
• 可采用 3V 驱动 8 个白光 LED
• 在停机模式中将 LED 断接
• 1.2MHz 固定开关频率
• 采用纤巧型陶瓷电容器
• 采用 1mm 高的纤巧型电感器
• 即使在 V_IN > V_OUT 时也能调节电流
• V_IN 低至 1V 时仍可以工作

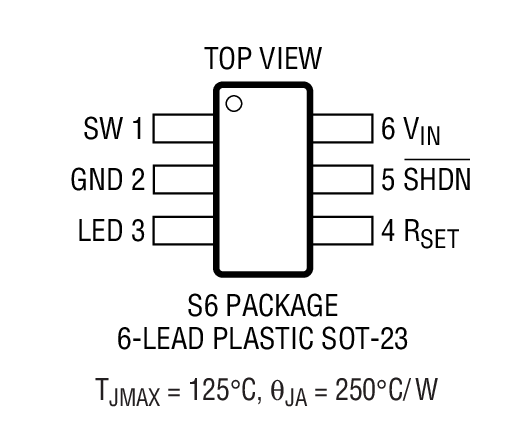

• 扁平 (仅高 1mm) ThinSOT^™ 封装



产品详情和应用

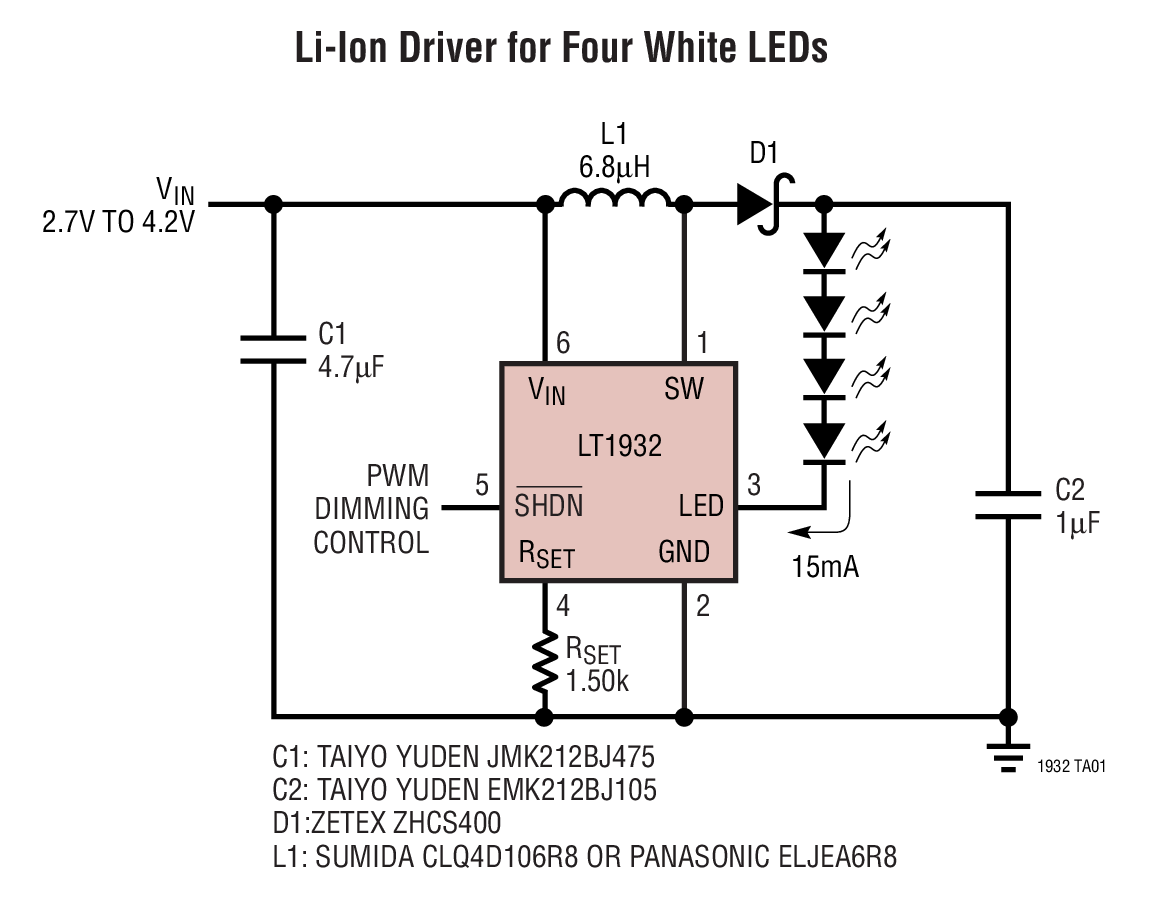

LT^®1932 是一款固定频率升压型 DC/DC 转换器，其专为用作一个恒定电流源而设计。由于它直接调节输出电流，因此 LT1932 非常适合于驱动发光二极管 (LED)，此类二极管的光强与流经它们的电流成比例，而不是其端子上的电压。

由于输入电压范围为 1V 至 10V，所以该器件可采用多种输入电源供电运作。LT1932 即使在输入电压高于 LED 电压时也能准确地调节 LED 电流，从而极大地简化了电池供电型设计。单个外部电阻器负责把 LED 电流设定在5mA 和 40mA 之间，随后可以很容易地利用一个 DC 电压或一个脉宽调制 (PWM) 信号对其进行调节。当 LT1932 被置于停机模式时，将 LED 与输出断接，从而确保整个电路的静态电流低于 1µA。这款器件的 1.2MHz 开关频率允许使用纤巧的扁平片式电感器和电容器，以在对空间敏感的便携式应用中，将器件的占板面积和成本降至低点。

• 蜂窝电话
• 手持式计算机
• 数码相机
• 便携式 MP3 播放器
• 寻呼机
