• 低噪声充电泵利用自动模式切换提供了高效率
• 多模式运作：1x、1.5x、2x
• 单独的全标度电流设定电阻器
• 高达 500mA 的总输出电流
• 用于主 (MAIN) 和照相 (CAM) LED 的单线式 EN (使能) / 亮度控制
• 用于主 (MAIN) 显示屏的 64:1 线性亮度控制范围
• 4 个 25mA 低压差主 LED 输出
• 1 个 400mA 低压差相机 LED 输出
• 低噪声恒定频率操作
• 低停机电流：3μA
• 内部软起动功能限制了启动和模式切换期间的浪涌电流
• 开路 / 短路 LED 保护
• 无电感器

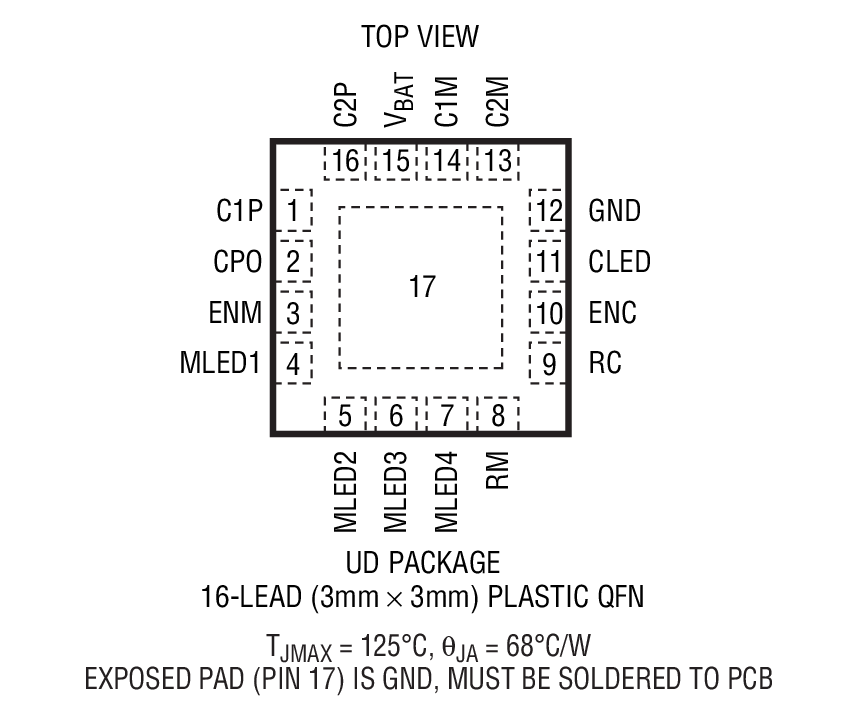

• 3mm x 3mm x 0.75mm 16 引线塑料 QFN 封装

产品详情和应用

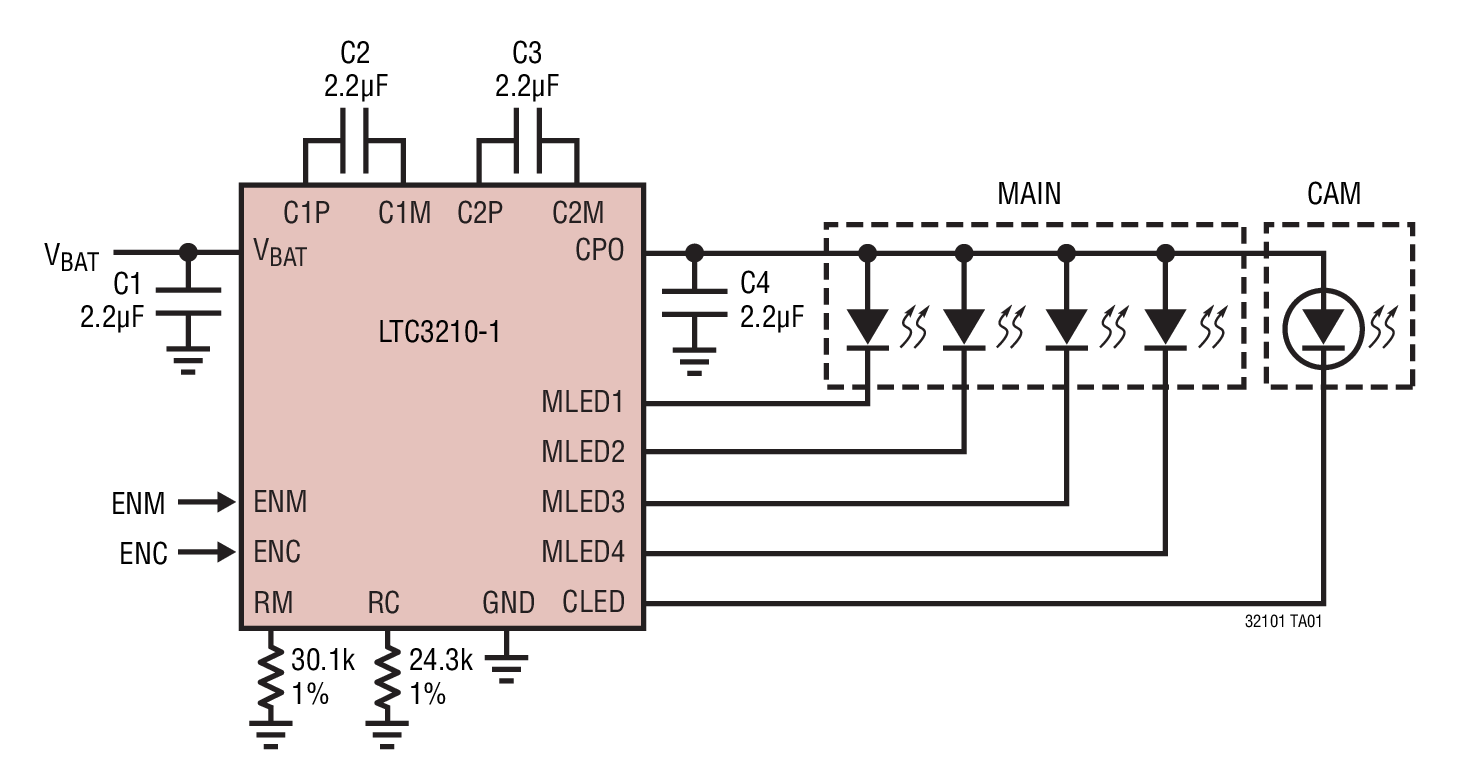

LTC^®3210-1 是一款低噪声充电泵 DC/DC 转换器，专为驱动 4 个主 LED 和 1 个用于相机照明的高电流相机 LED 而设计。LTC3210-1 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。

内置软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。独立的主和相机全标度电流设定值由两个外部电阻器来设置。

停机模式和电流输出电平通过两个逻辑输入来选择。对 ENM 和 ENC 引脚电平进行变换，以通过内部计数器和 DAC 来调节 LED 电流。一个 6 位线性 DAC (64 级) 提供了用于主显示屏的高分辨率亮度控制。

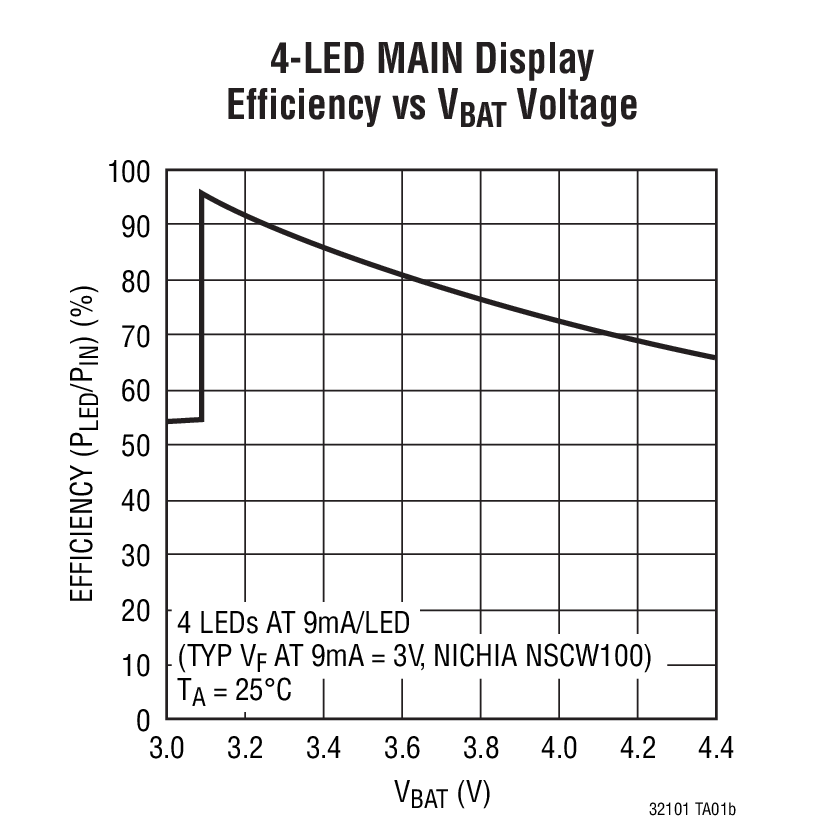

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任何被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。LTC3210-1 采用 3mm x 3mm x 0.75 16 引线 QFN 封装。
