ADI亚德诺 ADP8866 产品介绍
2026-03-09
0次
特性
- 电荷泵提供1x、1.5x和2x自动增益选择，以实现高效率
- 峰值效率：92%
- 9 个独立和可编程的LED驱动器
- 每个驱动器能够驱动25 mA（满量程）的电流
- 每个驱动器具有7位（128级）非线性电流设置
- 待机模式功耗低于1 μA
- 16 种可编程渐亮/渐暗时间：0.0 s至1.75 s；选择范围包括平方速率或立方速率
- 9个通道都提供自动和可定制的LED闪烁功能
- 独特的心跳模式实现可定制的双倍脉冲光照效果
- PWM输入实现内容可调整的亮度控制(CABC)
- 每个编程均通过I2C 兼容接口进行
- 专用复位引脚和内置上电复位(POR)
- 短路、过压和过温保护
- 内部软启动限制浪涌电流
- 故障或关断期间提供输入至输出隔离
- 工作电压低至VIN = 2.5 V，欠压闭锁(UVLO)设置在2.0 V

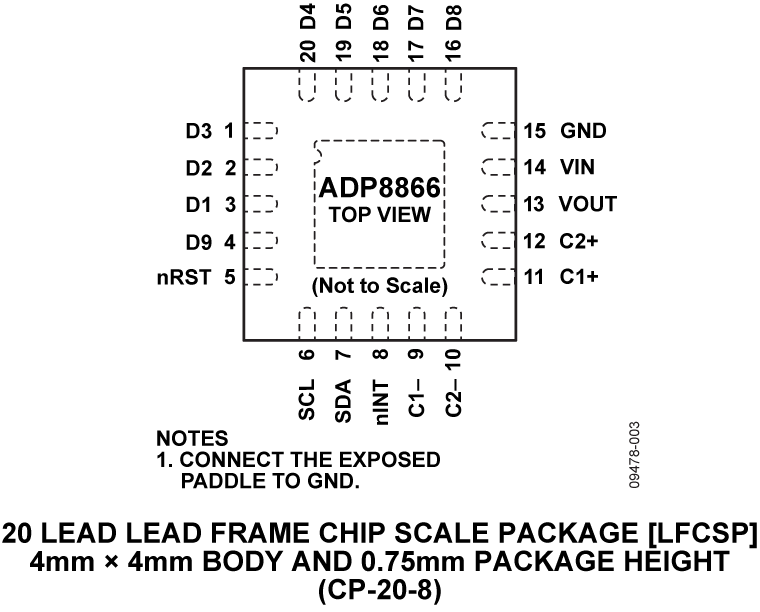

- 提供小型引脚架构芯片级封装(LFCSP)
产品详情和应用

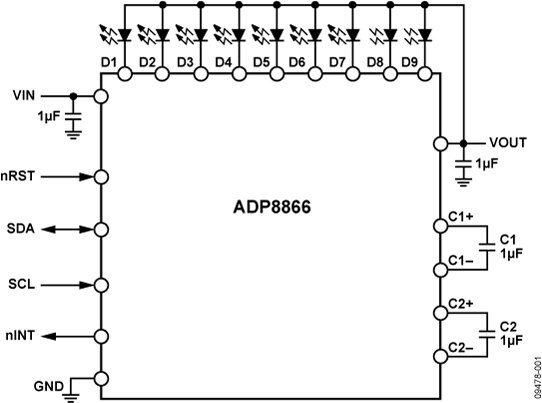

ADP8866结合了可编程背光LED电荷泵驱动器和自动闪烁功能。9个LED驱动器可以独立编程，电流最高可达25 mA。电流水平、渐变时间和闪烁速率可以一次编程并在一个环路上自主执行。背光LED可以设置独立的渐亮和渐暗时间。
整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种配置采用2.5 V至5.5 V电源供电，能够驱动最高240 mA的输出电流。该器件具备完整的安全特性，包括短路保护、过压保护和过温保护，因而很容易实现安全、稳定的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。
