ADI亚德诺 MAX16813 产品介绍
2026-03-09
0次
特性
- 4通道线性LED灌电流驱动，内置MOSFET
- LED电流调节范围：20mA-150mA
- 可驱动1至4串LED
- Boost或SEPIC电流模式DC-DC控制器
- 200kHz-2MHz可编程开关频率
- 外部时钟同步
- 扩频模式降低EMI
- 自适应输出电压优化，降低功耗
- 输出欠压保护(以地为参考)
- 4.75V至40V工作电压范围
- 关断电流小于2µA
- 200Hz下，提供10000:1PWM调光
- 开漏输出故障指示
- LED开路和短路检测及保护
- 过温保护
- 增强散热的20引脚TQFN和TSSOP封装
产品详情和应用

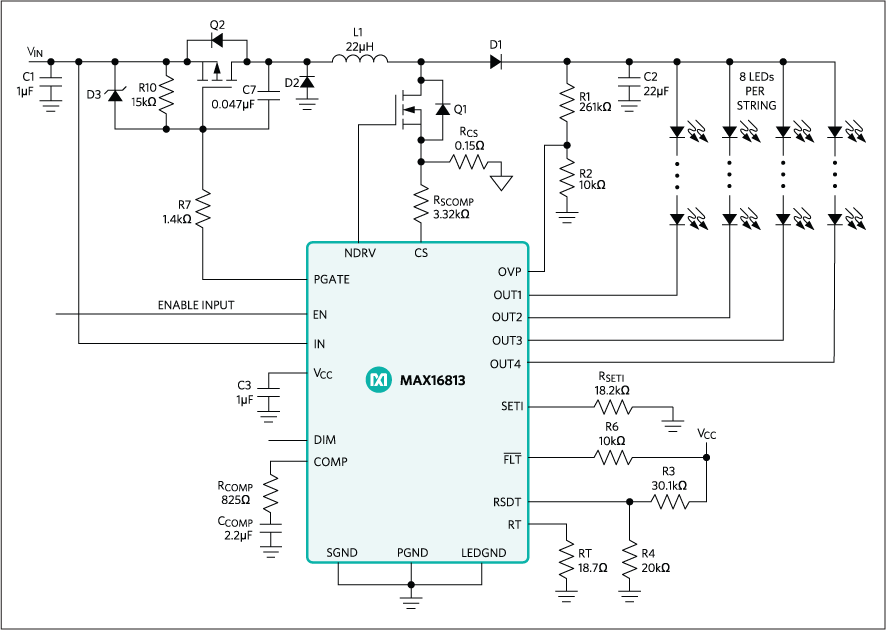

MAX16813是一款高效率、高亮度LED (HB LED)驱动器，提供四路集成的LED灌电流通道。集成电流模式开关控制器驱动DC-DC转换器，提供用于驱动各串HB LED的电压。器件输入电压范围为4.75V-40V，并可承受汽车抛负载。较宽的输入范围非常适合小尺寸到中等尺寸的LCD，用于汽车显示器及通用照明的HB LED供电。
内置电流模式DC-DC开关控制器，支持Boost或SEPIC拓扑，工作频率可在200kHz到2MHz范围调节，集成扩频技术有助于降低EMI。电流模式控制的可编程斜率补偿技术提供快速响应和简单的环路补偿。自适应输出电压控制架构减小了LED灌电流通路的功率损耗。器件拥有一个独立的P沟道驱动引脚(PGATE)，用于输出欠压保护。当输出电压低于阈值时，外部p-MOSFET关断，以断开输入电源。重新触发EN或重启输入电源，重新开启转换器。当EN引脚低于0.3V (典型值)时，外部p-MOSFET关闭。输入电压为12V时，关断电流为1µA (典型值)。
此器件由四路完全相同的线性、灌电流通道组成，通过外部电阻调节电流，调节范围：20mA - 150mA，±3%电流精度。多个通道可以并联，以提高每串LED的驱动电流。器件还通过一个逻辑输入(DIM)提供脉冲调光功能，最小脉宽低至500ns。保护功能包括：输出过压保护、LED开路检测和保护、可编程LED短路检测和保护、输出欠压检测和保护，以及高温检测。器件工作在-40°C至+125°C汽车级温度范围。提供20引脚TSSOP封装(6.5mm × 4.4mm)和TQFN封装(4mm × 4mm)。
应用
- 建筑、工业及环境照明
- 汽车显示器LED背光
- 汽车RCL、DRL、前车灯和雾灯
- LCD TV和台式机显示器LED背光
