ADI亚德诺 MAX25561 产品介绍

2026-03-09 0次

特性

电池输入电压可低至 3V，同时保持 5V 栅极驱动
- 宽升压占空比范围
升压或 SEPIC 电流模式 DC/DC 控制器
- 400kHz 至 2.2MHz 工作频率范围
- 可选的扩频功能
- 可以与外部时钟同步
LED 电流消耗
- 每串输出电流高达 220mA
- 低 OUT_ 调节电压
- 通道之间可选的相移
200Hz 时的调光比为 15000:1
外部或内部 (I²C) 调光
>15000:1 混合调光调光比
用于驱动串联 nMOSFET 的集成电荷泵
使用外部 NTC 温度传感器的温度折返
快速启动选项，无需 I²C 干预，仅使用 EN 引脚

FLTB 输出提供诊断信息
- LED 短路或开路
- 任意 OUT_ 引脚短接至 GND
- IREF/RT 电阻超出范围
- 热报警/热关断
- 升压输出欠压/过压
- 带隙超出范围/内部振荡器故障
- V18 内部电源超出范围
- 输入过流（使用外部检测电阻在升压输入处测量）
- 输入/输出 PWM 比较
- 连续输出电流测量和电流失配（关断/标记）
I²C 接口，采用 CRC
- 回读测得的 DIM 引脚占空比和频率

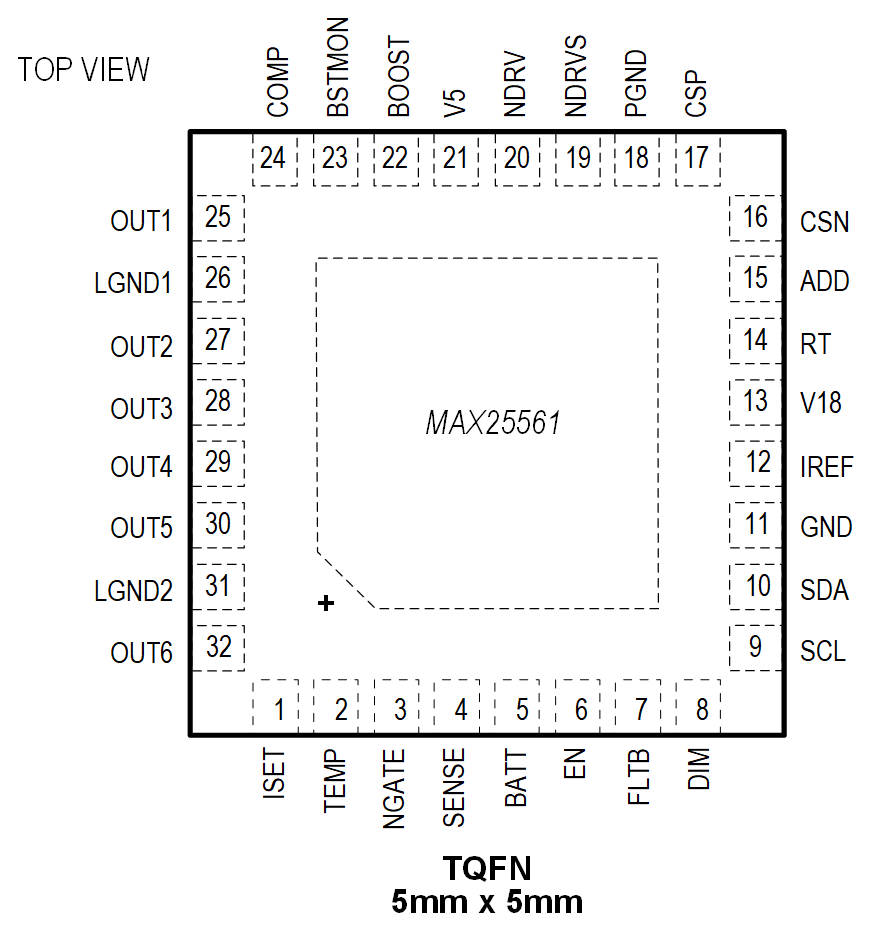

紧凑型 TQFN 封装

产品详情和应用

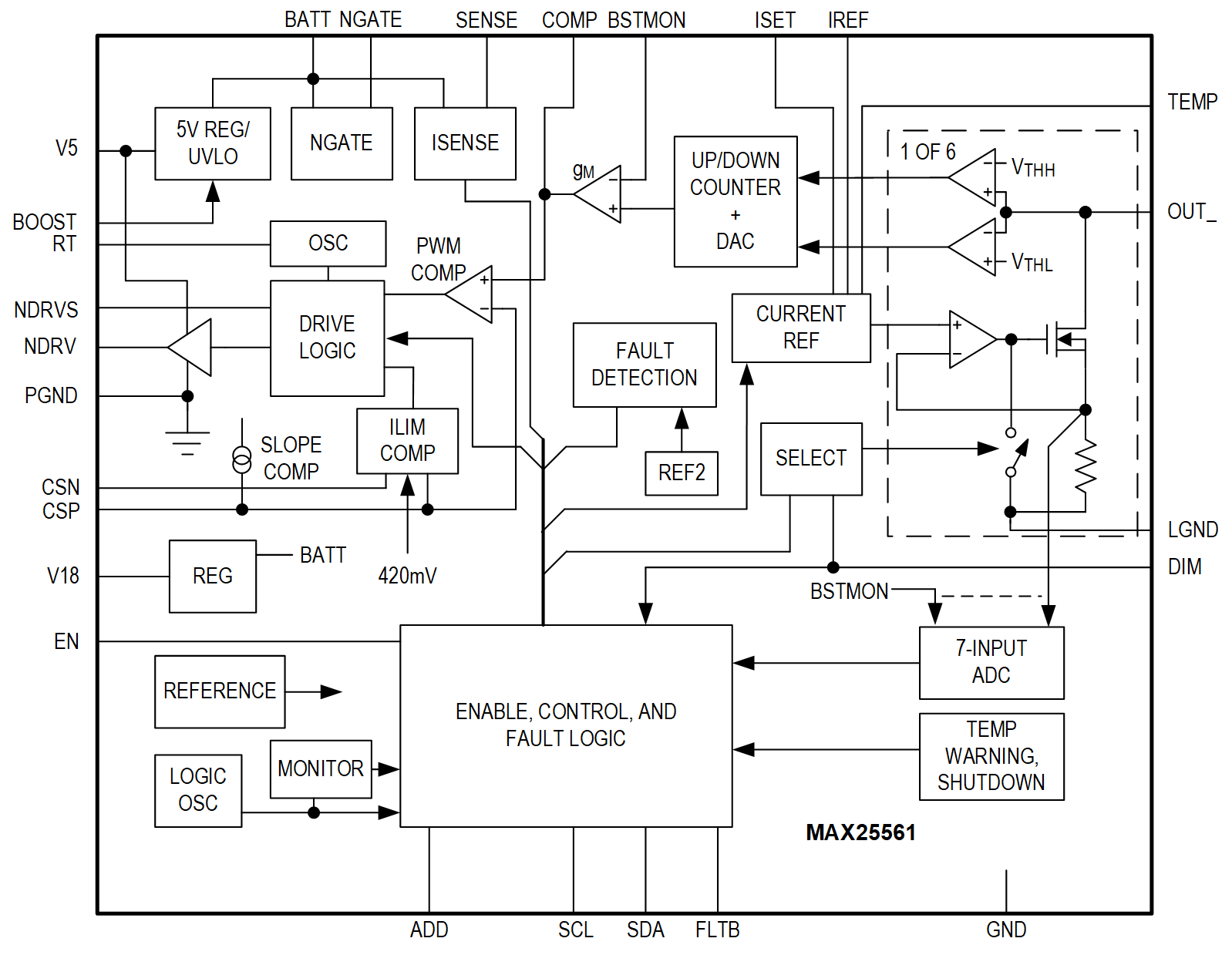

MAX25561 是一款 6 通道 LED 背光驱动器，带有集成电流模式升压控制器，适合在 400kHz 至 2.2MHz 开关频率范围内工作，并采用扩频技术。包括输出通道的可选相移以降低 EMI。MAX25561 每通道提供高达 220mA 的电流。凭借独特的输入电压切换方案，该套件能够在极低的电池电压下工作。

包含广泛的诊断和 I²C 接口，以帮助系统符合 ASIL B 要求。

MAX25561 在 -40°C 至 +125°C 的温度范围内工作，并采用紧凑型 TQFN 封装。

应用

汽车仪表群组
汽车中央信息显示屏
汽车平视显示屏
