特性

• 支持汽车应用：AEC-Q100认证
• 高度集成最大程度降低BOM，用于高亮度LED驱动器，节省空间、降低成本
  • 5V至60V宽输入电压范围
  • H桥单电感升/降压架构
  • 恒流和恒压调节
  • 28引脚TSSOP封装，带EP焊盘；28引脚(5mm x 5mm) TQFN封装，带EP焊盘
• 较宽调光比支持高对比度
  • 模拟和PWM调光
  • 无闪变PWM调光，带扩频
  • 集成pMOS调光FET栅极驱动
  • 200Hz板载斜坡功能简化PWM调光
• 保护功能和较宽温度范围提高系统可靠性
  • 短路、过压和热保护
  • LED电流监控和输出电流限幅器
  • -40°C至+125°C工作结温范围

产品详情和应用

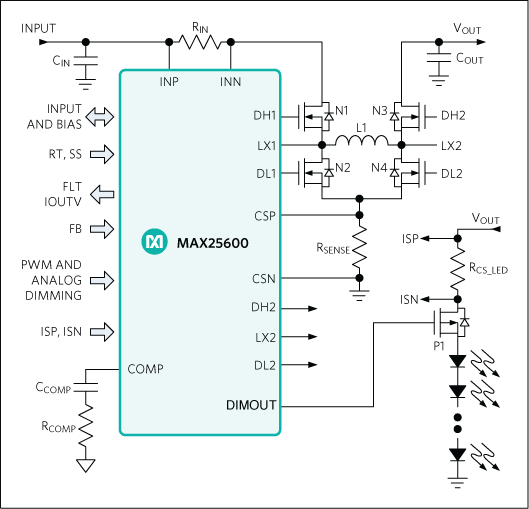

MAX25600为同步、4开关、升/降压LED驱动器控制器。控制器调节LED电流，支持0V至60V的LED灯串电压。MAX25600可用作无缝升/降压LED驱动器，适用于要求带有同步整流的高效升/降压驱动器的应用。MAX25600是要求带PWM调光能力的电流源的高功率应用的理想选择。

器件提供降压、升压和升/降压模式之间的无缝转换，取决于输入与输出电压之比。MAX25600是汽车、工业领域中LED驱动器应用以及其他LED照明应用的理想选择。故障标识可指示LED开路、LED短路或热关断状态。器件采用Maxim专有的平均电流模式控制方法，支持可调节的200kHz至700kHz定频操作。此外，内部为振荡器增加±6%三角波扩频，以改善EMI性能。MAX25600提供模拟和数字PWM调光，内置模拟PWM调光，调光频率为200Hz。可调节软启动特性限制启动时的电流峰值和电压过冲。MAX25600集成高边p沟道调光MOSFET驱动，适用于要求LED电流具有快速上升和下降沿的PWM调光应用。器件也具有可靠的输出开路和短路保护，通过AEC认证，非常适合汽车应用。

应用

• 汽车外部照明和通用、商业及工业照明
