特性

• PWM 调光提供高达 3000:1 的调光比

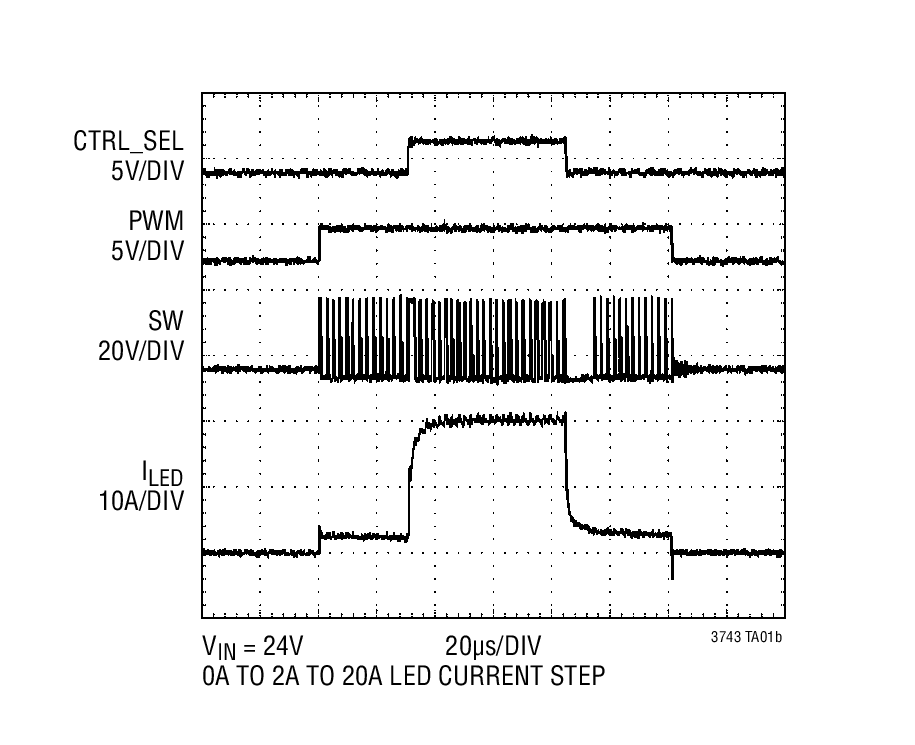

• CTRL_SEL 调光在任何电流之间提供高达 3000:1 的调光比
• 用于色彩混合的三态电流控制
• ±6% 的电流调节准确度
• 6V 至 36V 输入电压范围
• 平均电流模式控制
• 任何电流调节状态之间的最大恢复时间为 2μs
• <1μA 停机电流
• 输出电压调节和开路 LED 保护

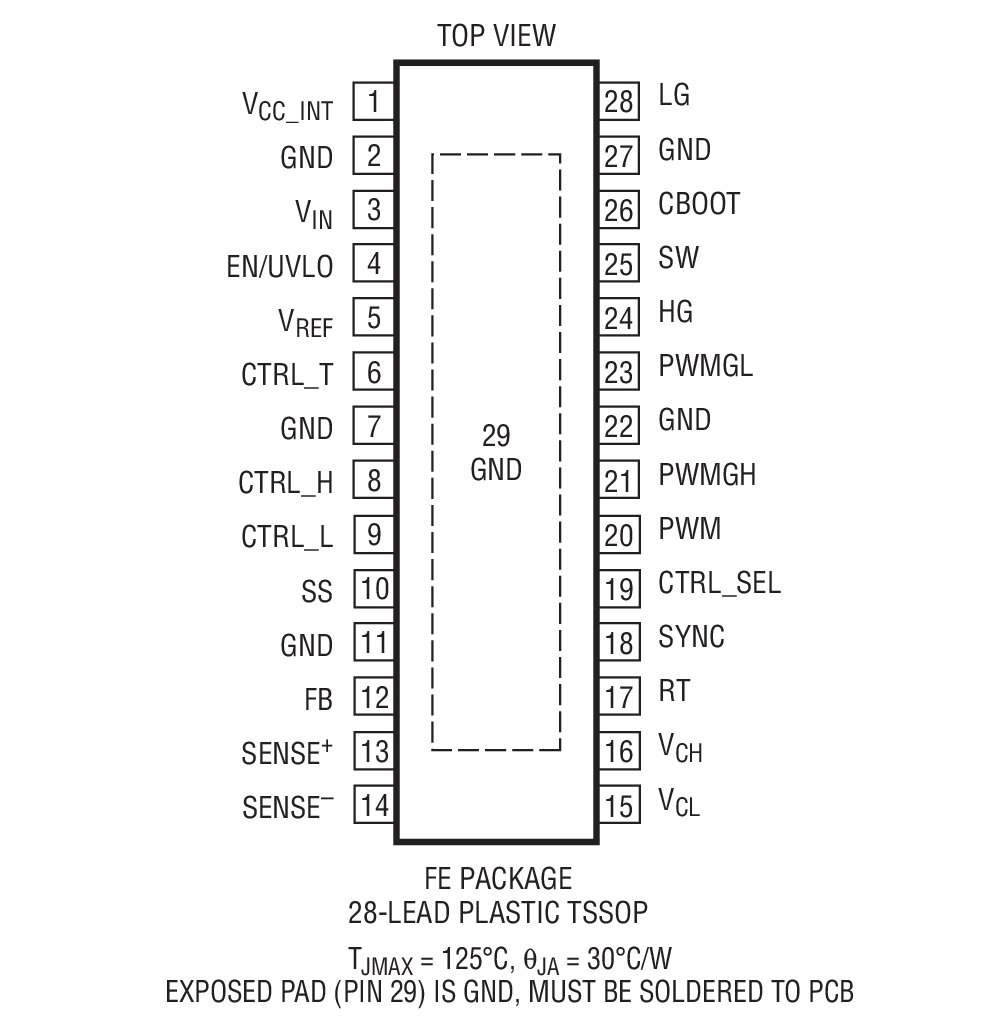

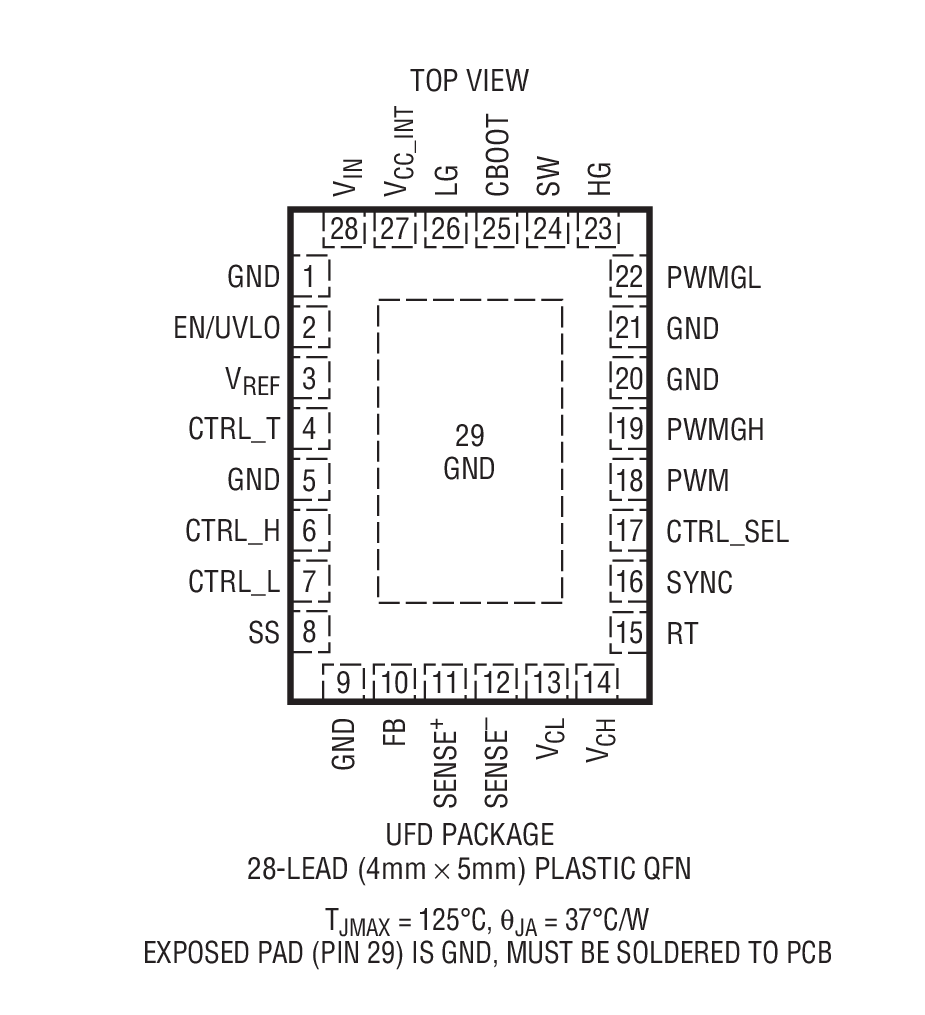

• 耐热性能增强型 4mm x 5mm QFN 封装和 28 引脚 FE 封装

产品详情和应用

LT^®3743 是一款固定频率、同步降压型 DC/DC 控制器，专为驱动高电流 LED 而设计。平均电流模式控制器将在一个 0V 至 (V_IN – 2V) 的宽输出电压范围内保持电感器电流调节作用。LED 调光利用 CTRL_L、CTRL_H 和 CTRL_T 引脚上的模拟调光以及 PWM 和 CTRL_SEL 引脚上的 PWM 调光来实现。通过采用在外部进行开关操作的负载电容器，LT3743 能够在几 μs 的时间内改变已调 LED 电流水平，从而在两个电流水平之间提供准确和高速的 PWM 调光。开关频率可通过 RT 引脚上的一个外部电阻器在 200kHz 至 1MHz 范围内进行设置。

该器件的其他特点包括电压调节和过压保护功能 (利用一个连接在输出端和 FB 引脚之间的分压器来设定)。过流保护功能则由 CTRL_H 引脚来提供和设定。

• DLP 投影机
• 高功率建筑照明
• 激光二极管
