ADI亚德诺_LT3761_产品介绍

ADI亚德诺 LT3761 产品介绍

2026-03-09 0次

特性

用于 LED 的 3000:1 True Color PWM^™ 调光
宽 V_IN 范围：4.5V 至 60V
轨至轨电流检测范围：0V 至 80V
可编程 PWM 调光信号发生器
恒定电流 (±3%) 和恒定电压 (±2%) 调节
模拟调光
可以采用升压、SEPIC、负输出、降压模式、降压-升压模式、或反激式配置来驱动 LED
输出短路保护型升压

开路 LED 保护
可调开关频率：100kHz 至 1MHz
具迟滞的可编程 V_IN UVLO
用于电池充电器的 C/10 指示
低停机电流：<1μA

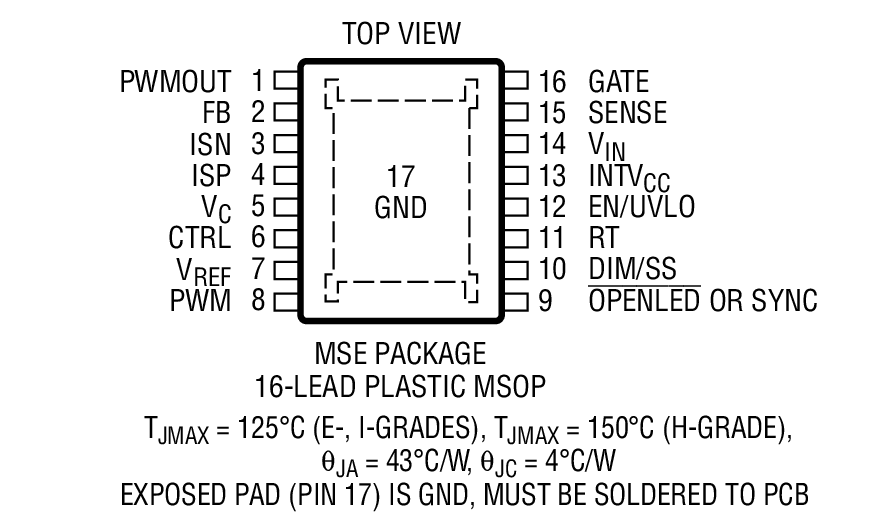

耐热性能增强型 16 引脚 MSOP 封装
开路 LED 状态引脚 (LT3761)
频率同步 (LT3761-1)

产品详情和应用

LT3761 / LT3761-1 是一款 DC/DC 控制器，专为充当一个恒定电流源和恒定电压调节器而设计。该器件具有一个可编程内部 PWM 调光信号。LT3761 / LT3761-1 非常适合于驱动高电流 LED，但同时也拥有使其适合对电池和超级电容器进行充电的特点。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定操作。一个电压反馈引脚用作多个 LED 保护功能电路的输入，而且还使得转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，旨在优化效率、性能或外部组件尺寸。LT3761-1可同步至一个外部时钟。

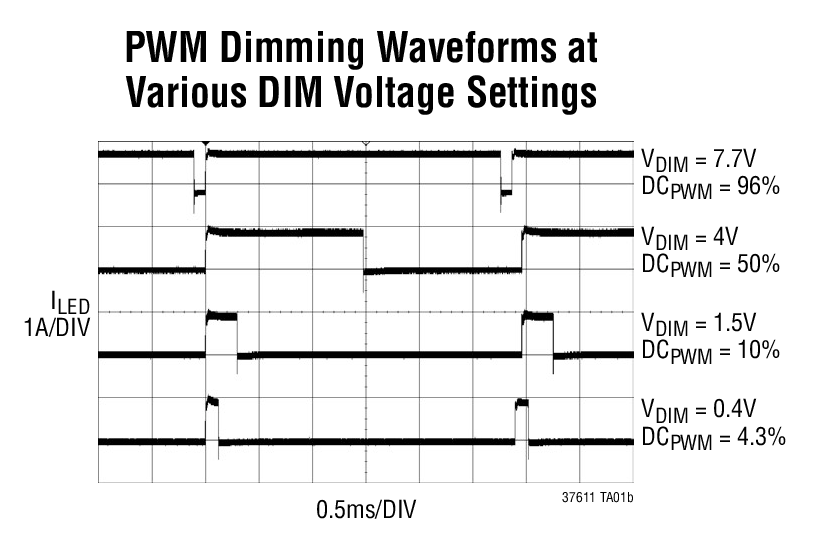

LT3761 / LT3761-1 在负载的高端或低端检测输出电流。PWM 输入可通过配置以在固定的频率自振荡，并具有 4% 至 96% 的可编程占空比。当由一个外部信号驱动时，PWM 输出可提供高达 3000:1 的 LED 调光比。CTRL 输入则提供了额外的模拟调光能力。


	注释
LT3761A	在较低的LED电流电平下具有较高的PWM调光精度
LT3761-1	频率同步
LT3761	开路LED状态引脚

应用

高电压LED串>100V，具有接地参考电流检测功能
接地二极管LED
精确限流稳压器
