特性

• 汽车级品质：通过AEC-Q100认证
• 集成0.14Ω（典型值）MOSFET的完全同步2A降压型转换器
• 宽输入电源电压范围：4.5V至65V
• 两个开关频率选项：400kHz和2.1MHz
• 内部环路补偿(MAX20050/MAX20052)和外部环路补偿(MAX20051/MAX20053/MAX20053D)选项
• 开关频率与PWM调光信号同步
• 低电平有效故障(FLT)指示器
• 输出短路保护
• 高侧电流调节省去一条与LED灯串的连接
• 扩频模式缓解EMI问题
• 200mV较低满量程高侧电流检测电压
• REFI引脚调节LED电流，低至零安培
• PWM调光可断开高侧和低侧MOSFET驱动器的连接
• 5V、10mA LDO输出为其他电路提供偏置
• 超低关断电流（5μA，典型值）
• 输出过载、短路和过热保护
• 12引脚(3mm x 3mm) TDFN、14引脚(5mm x 4.4mm) TSSOP和24引脚(4mm x 4mm) TQFN封装选项

产品详情和应用

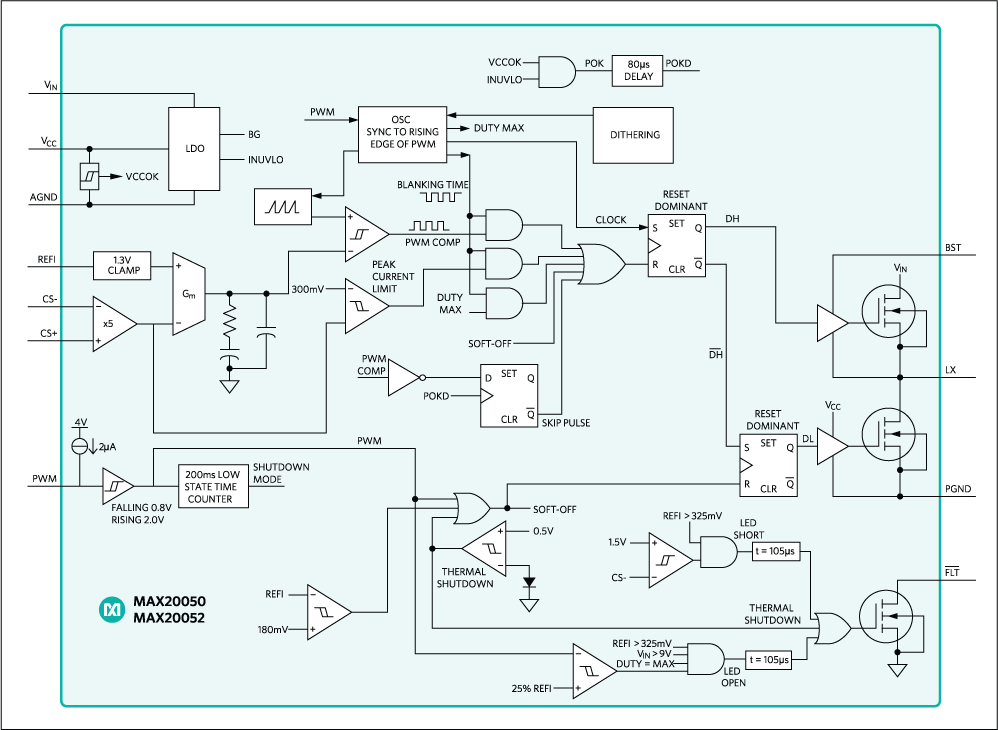

MAX20050–MAX20053是适合汽车外部照明应用的高亮度LED (HB LED)驱动器。该器件由完全同步的降压转换器和集成式MOSFET组成，可以使用少量外部组件，驱动电流高达2A的LED串联灯串。MAX20050/ MAX20052利用内部环路补偿尽可能减少组件数量，MAX20051/MAX20053/MAX20053D则利用外部补偿来实现充分的灵活性。

4.5V至65V宽输入电源电压范围支持极端条件下的汽车冷启动和负载突降操作。低开关和高开关频率选项（400kHz或2.1MHz）为设计人员提供了优化解决方案尺寸或效率的灵活性，同时避免在AM频段内产生干扰。扩频为设计人员提供了更多选项，有助于从系统层面降低EMI。MAX20050/MAX20051的内部开关频率为400kHz，MAX20052/MAX20053的内部开关频率则为2.1MHz。此外，MAX20051B的扩频已禁用。

高端电流调节意味着只需要与LED灯串进行单一连接；灯串接地可以就地完成。除了PWM调光之外，IC还利用REFI引脚提供模拟调光。满量程电流调节精度为±2.5%，在-40°C至+125°C整个温度范围内，10%满量程电流调节精度为±8%。5V、10mA LDO输出可用于偏置其他电路。

故障保护机制包括输出过载、短路和器件过温保护。这些器件的额定工作温度范围为-40°C至+125°C，并采用带裸露焊盘的散热增强型12引脚(3mm x 3mm) TDFN、14引脚(5mm x 4.4mm) TSSOP和24引脚(4mm x 4mm) TQFN封装。

设计解决方案：驱动器监控系统需要采用新型IR-LED驱动器›

应用

• 示廓灯(CLL)
• 商业、工业和建筑照明
• 角灯(CL)
• 日间行车灯(DRL)
• 驾驶员监控系统(DMS)
• 雾灯
• 前照灯
• 尾灯
