特性

• 可同时驱动并联的6串LED，每串包含多个LED
• LED串之间的电流调整精度为±1.5%
• 满幅电流下反馈电压低至450mV，有助于提高效率
• 升压控制器可将输出电压调整到刚好高于LED串所需的最高电压
• LED满幅电流可在15mA至27mA范围内调节，或预置为20mA
• 可实现100:1的宽范围亮度调整
• 可编程亮度调节控制：直接DPWM调节模式或模拟亮度调节模式
• 内置PLL可用于同步亮度控制
• LED开路、短路保护
• 输出过压保护
• 4.5V至26V宽输入电压范围
• 外部MOSFET允许每串具有多个LED
• 500kHz/750kHz/1MHz开关频率
• 小型、20引脚、4mm x 4mm薄型QFN封装

产品详情和应用

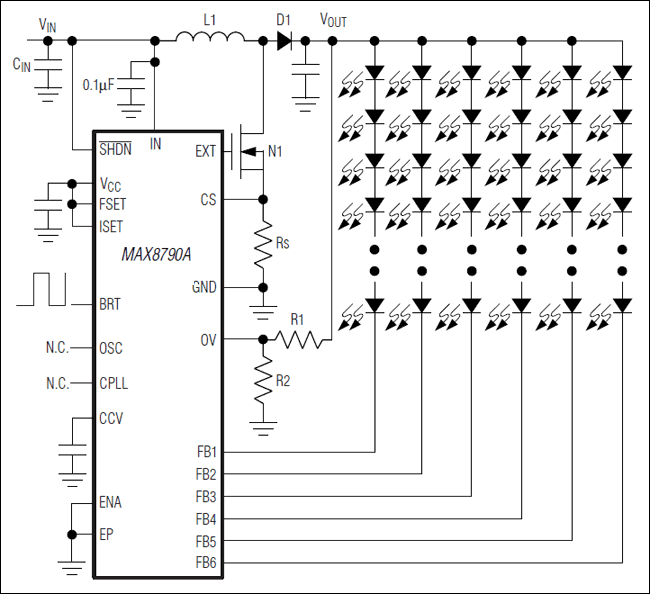

MAX8790A是一款高效白光发光二极管(LED)驱动器。该驱动器专为采用LED背光的大规模液晶显示器(LCD)设计。电流模式升压控制器可同时驱动多个LED串联的6串LED。每串LED都连接至恒流源，可实现±1.5%的电流调节精度，确保均匀的LED亮度。MAX8790A工作于4.5V至26V宽输入电压范围，可为LED提供固定的20mA电流或可调的15mA至27mA电流。

MAX8790A具有两种亮度调整控制模式，适合不同的应用。在直接DPWM模式下，PWM信号可直接接通或断开LED电流。在模拟亮度调整模式下，内置锁相环(PLL)电路首先将PWM信号转换成模拟信号，然后线性控制LED电流，可将其调低至12.5%。电流低于12.5%时，将采用数字亮度调整方式能够将LED平均电流降低到1%。这两种控制模式可实现100:1的亮度调整范围。

故障条件下，MAX8790A提供多种控制器保护措施。若一个或多个LED出现开路或短路故障，独立的反馈环路可以限制输出电压。控制器采用逐周期限流确保稳定工作，并提供软启动功能，热关断电路提供额外的保护。升压控制器可使用外部MOSFET获得良好的效率，并允许提升输出功率和最高工作电压。每串LED的反馈电压较低(450mV)，有助于降低功耗。MAX8790A具有可选的开关频率(500kHz、750kHz或1MHz)，允许在外部元件尺寸和工作效率之间进行折中。

MAX8790A提供热增强型、无铅、20引脚、4mm x 4mm、薄型QFN封装。
