ADI亚德诺 LT3966 产品介绍

2026-03-09 0次

特性

具有四个独立的 DC/DC 通道
I²C 可编程
8192:1 True Color PWM™ 调光
由 DAC 缩放的 8 位模拟调光引脚
11 通道、8 位模数转换器，带 2 个外部输入
1.6 A，60 V 内部 DMOS 开关

输入电压：3 V 至 60 V
输出电压和电流监控至 60 V
高端 PMOS 断开和 PWM 开关驱动器
可调频率：300 kHz 至 4 MHz，可选频率同步
耐热增强型 6 mm × 6 mm 40 引脚 QFN 封装，正在进行 AEC-Q100 认证

产品详情和应用

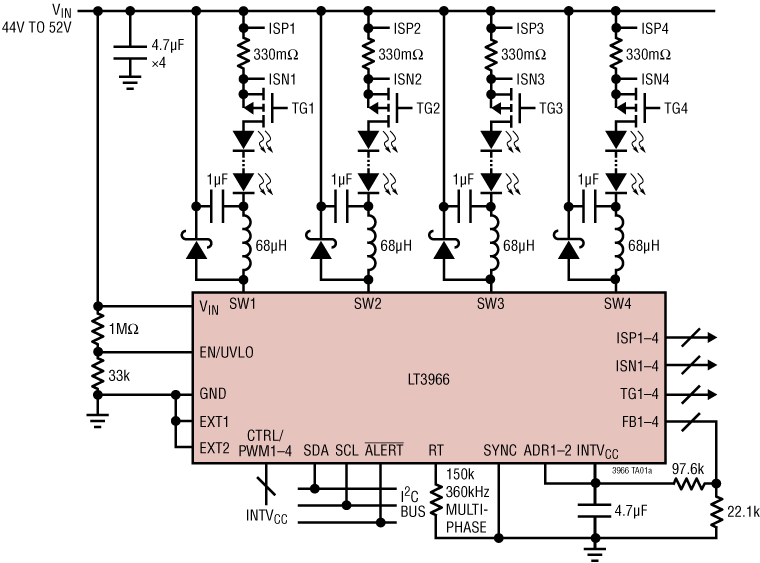

LT3966是一款I²C可编程单片升压发光二极管驱动器，具有四个独立通道。每个通道提供一个60V电流模式升压转换器，内置1.6 A DMOS电源开关，以及内部和外部模拟和脉宽调制调光功能。I²C可编程特性包括13位(8192:1)数字PWM发生器、8位模拟调光DAC以及灵活的故障报告和处理功能。

板载8位模ADC可测量每个通道的输出电压和输出电流，以及芯片输入电压和两次外部测量值。此外，每个通道的独立关断和待机控制为多拓扑应用提供了灵活的解决方案。

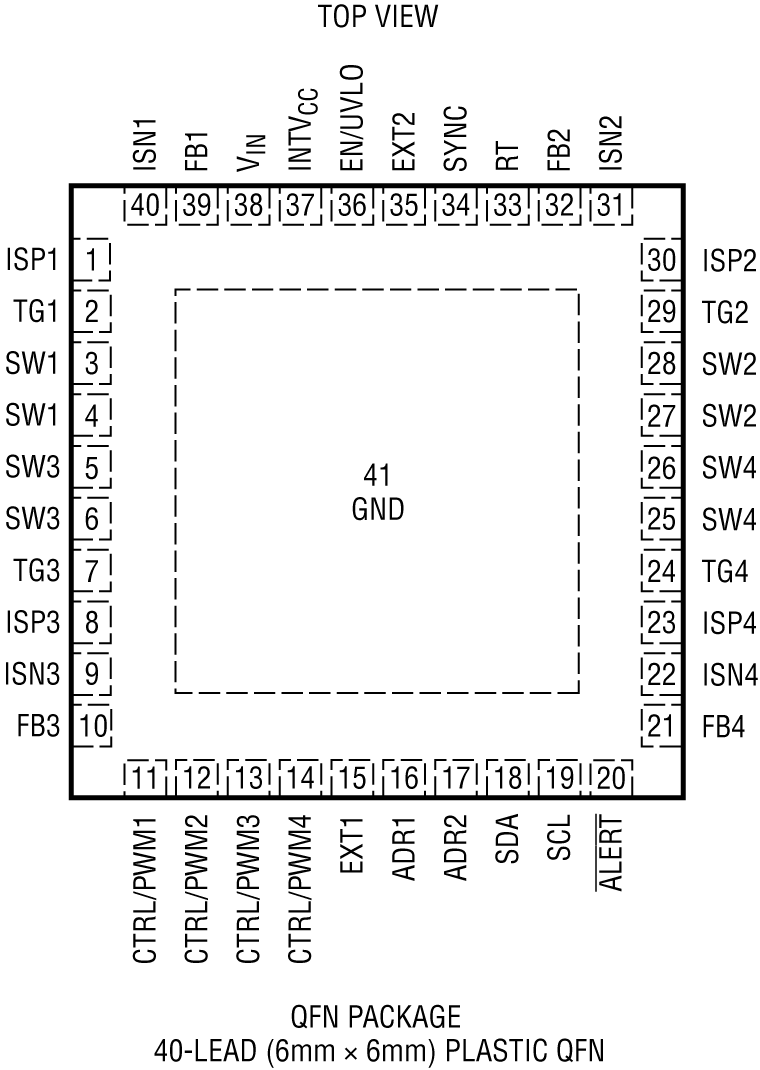

LT3966采用散热增强型6mm × 6mm、40引脚QFN封装。

应用

背光
平视显示器
