特性

• 6V至28V输入电压范围
• 最多8串LED并联，每串可串联多个LED
• 500kHz至2MHz可调开关频率
• 0.15Ω内部HV功率MOSFET (45V，最大值)
• 每串具有极低的反馈电压：20mA LED电流时为500mV
• 0mA至30mA可调满量程LED电流
• ±2%的串间电流调节精度
• 25kHz直接PWM频率下，调光比为100:1
• PWMI输入范围为100Hz至30kHz (DPWM模式)和10kHz ±5% (SMBus模式)
• 100Hz至5kHz可调DPWM频率
• 具有8位分辨率的满量程调光范围
• 开路和短路LED保护
• 输出过压保护
• 热关断
• 故障输出驱动p沟道MOSFET

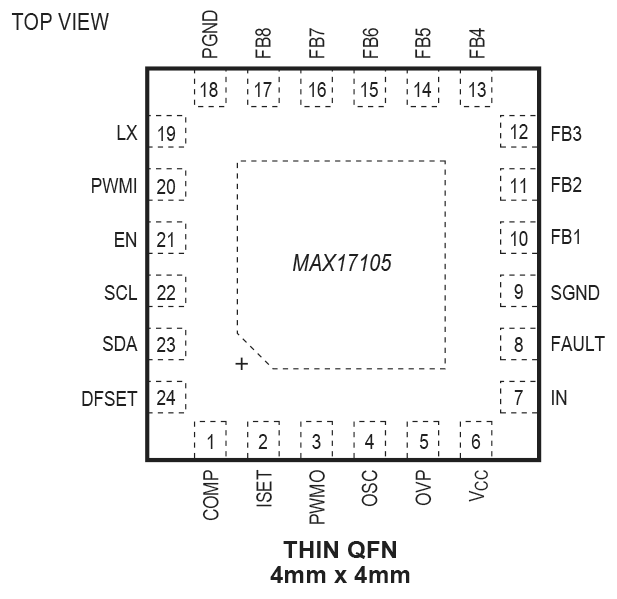

• 小尺寸、24引脚、4mm x 4mm、薄型QFN封装

产品详情和应用

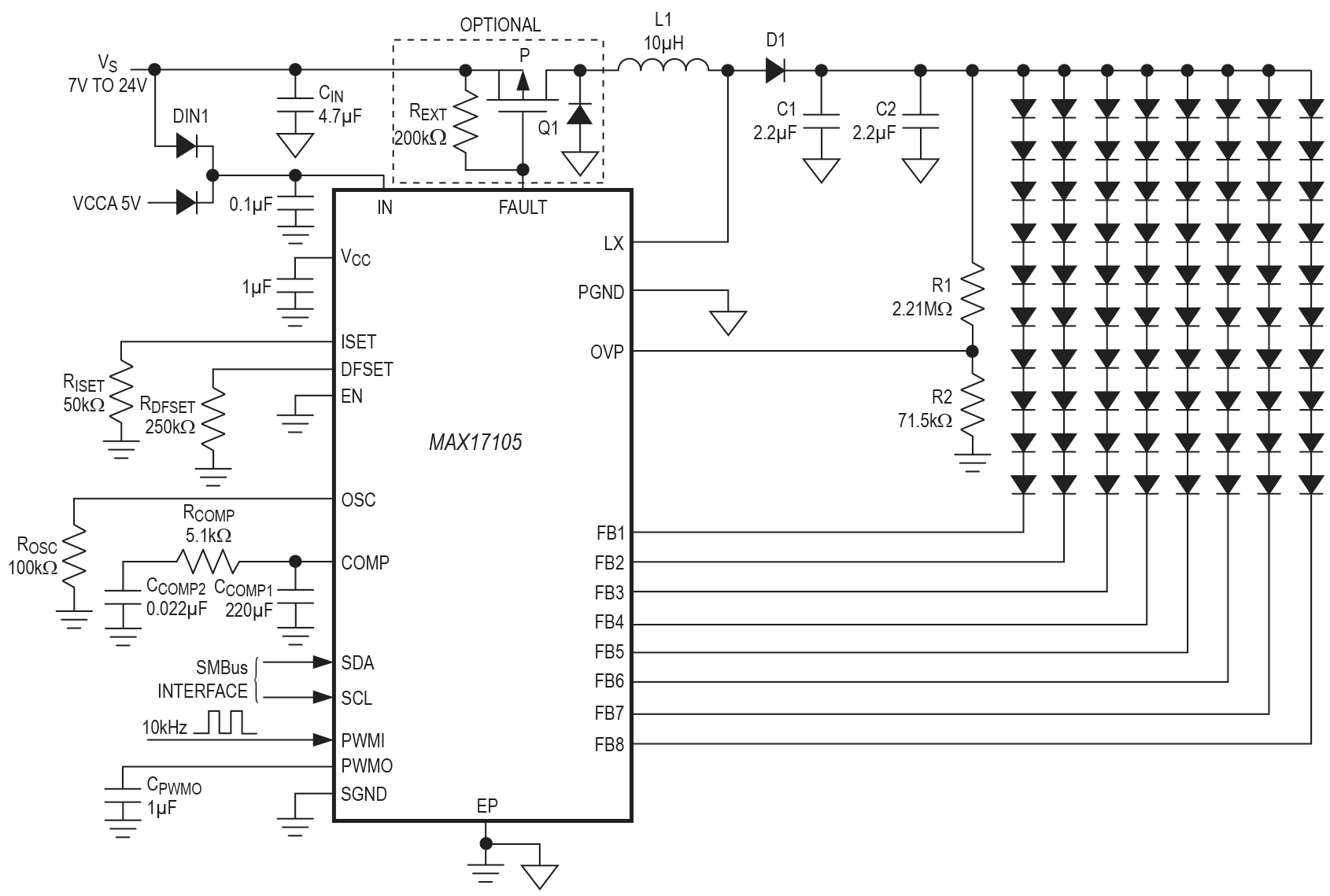

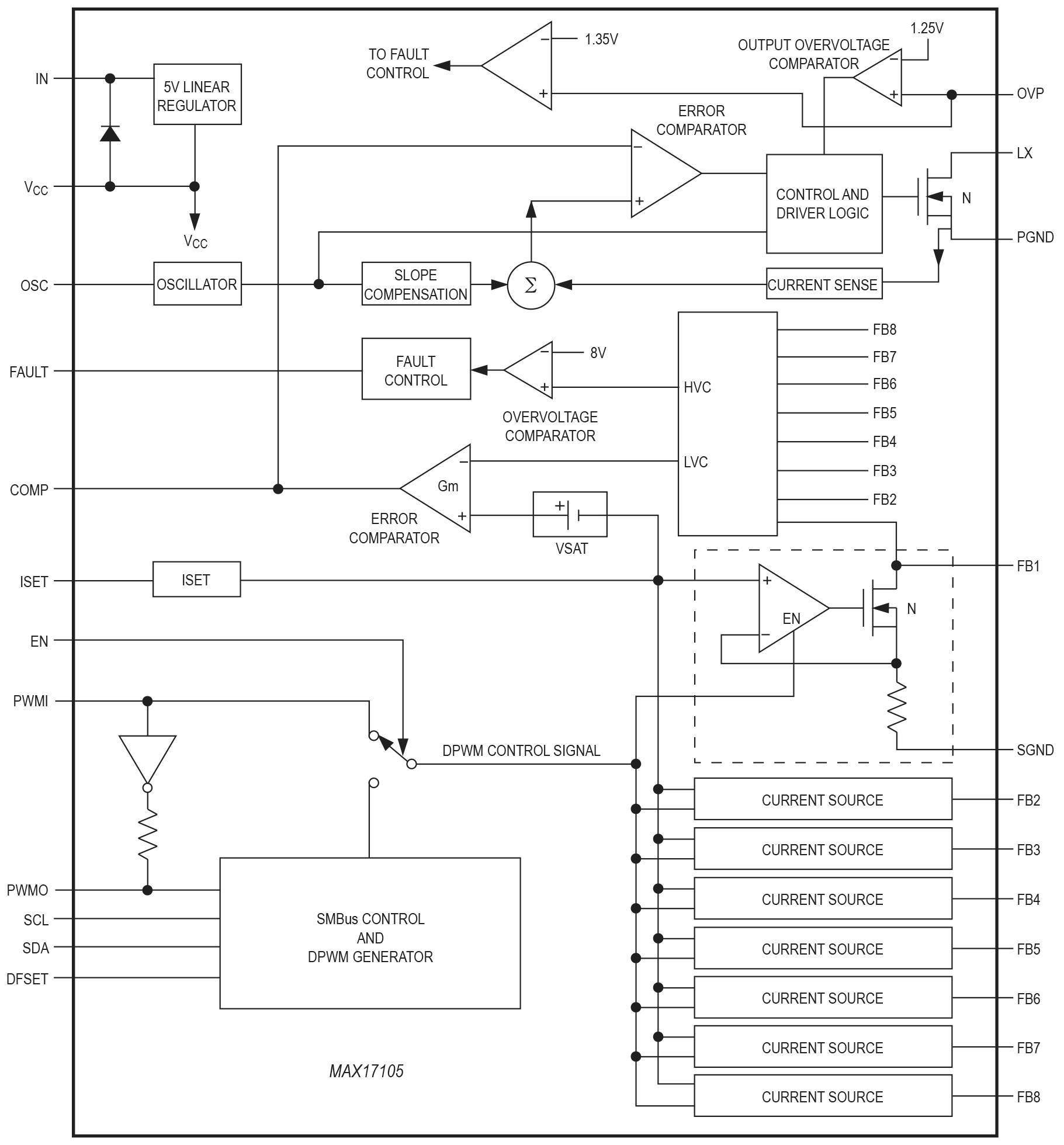

MAX17105是一款高效率白光发光二极管(WLED)驱动器，设计用于采用LED阵列作为光源的大型液晶显示器(LCD)。内部开关电流模式升压控制器驱动LED阵列，该阵列可配置为最多8串并联，每串串联10个LED的结构。每串LED与镇流电阻端接，可实现±2%的电流调节精度，确保均匀的LED亮度。MAX17105具有6V至28V较宽的输入电压范围，可提供0至30mA满量程可调LED电流。

MAX17105由内部产生数字可调节的脉宽调制(DPWM)信号，实现精确的WLED亮度控制。DPWM频率可通过电阻设置，DPWM占空比则由外部PWM信号直接控制或通过MAX17105 SMBus™接口传输的控制字实现控制。DPWM控制提供具有8位分辨率的调光范围，支持Intel显示省电技术(DPST)，有效延长电池工作寿命。MAX17105还具有直接PWM控制模式，采用PWMI直接控制LED电流的通/断，该模式下SMBus接口禁止。

MAX17105通过多种途径保护控制器，使其在故障条件下不被损坏。独立的反馈环路在任何情况下都会限制输出电压，确保安全工作。一旦检测到某串LED开路，则该串LED被禁止，而其它串正常工作。MAX17105还具有LED短路检测功能，出现短路故障的LED串被禁止。控制器具有逐周期限流功能，可提供恒流控制以及软启动功能。如果MAX17105处于限流状态，升压调节器在内部定时器超时后闭锁。热关断电路提供额外的保护功能，当出现输入过流故障、热关断或输出电压短路条件时，输入p沟道MOSFET关断，将升压调节器输出与输入电源隔离。

MAX17105采用增强散热的24引脚、4mm x 4mm、薄型QFN封装，带有裸焊盘。

应用

• 手持终端
• 笔记本电脑、亚笔记本电脑和平板计算机显示器
